Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
«Комсомольский-на-Амуре государственный
технический университет»
Электротехнический факультет
Кафедра «Промышленная электроника»
РЕФЕРАТ
по дисциплине «Введение в специальность»
Системы видеонаблюдения
2015
Содержа
ние
| Введение………………………...............…………..……………………………… | 3 |
| 1 Области применения видеонаблюдения …………….................……………... | 4 |
| 2 Принцип работы систем видеонаблюдения ....................................................... | 11 |
| 3 Классификация систем видеонаблюдения…………..................................…… | 13 |
| 4 Тестовые мониторы и тестеры CCTV ................................................................. | 20 |
| Список использованных источников ...................................................................... | 28 |
Введение
На р
яду с темпами технического прогресса системы видеонаблюдения преобразуются в более сложные и интегрированные. Использование поворотных камер или IP-камер в охранных системах уже не вызывает удивления. Для облегчения установки и настройки оборудования систем безопасности профессиональные инженеры систем видеонаблюдения прибегают к помощи незаменимых помощников - тестеров CCTV.
Видео тестер представляет собой многофункциональный портативный измерительный прибор, обладающий практически всеми функциями для установки и обслуживания систем видеонаблюдения. Наибольшую популярность CCTV тестеры получили при установке и настройке телекамер. Благодаря этому прибору монтажник может без особого труда настроить угол обзора, контраст, яркость и направление камеры. В зависимости от модели видео тестеры могут обладать теми или иными важными функциями.
1 Области п
рименения видеонаблюдения
В последние годы системы видеонаблюдения все больше используются в различных отраслях. Они применяются больницами для постоянного наблюдения за тяжелобольными пациентами, образовательными учреждениями для контроля студентов и учеников, магазинами для наблюдения за покупателями и пресечения попыток краж, муниципальными властями и полицией для наблюдения в общественных местах, в транспорте, местах отдыха и развлечений и т.д.
Системы видеонаблюдения в местах массового скопления людей. В таких помещениях, как здание аэропорта, железнодорожного вокзала и в других городских местах массового скопления людей системы видеонаблюдения и видеорегистрации призваны помогать правоохранительным органам в выявлении и задержании особо опасных преступников и террористов.
Оставленные без присмотра вещи также могут быть источником потенциальных неприятностей, и полноценная система видеонаблюдения должна в современных условиях не только "наблюдать", но и "регистрировать" происходящее, иными словами, интеллектуально обрабатывать сигнал с видеокамеры и автоматически фиксировать внимание охраны на подозрительных объектах.
Более того, современная система видеорегистрации для того, чтобы быть по-настоящему эффективной, должна уметь идентифицировать личности людей по их лицам, а также уметь распознавать автомобильные номера и вести базы данных для сопоставления текущего изображения с видеокамеры с изображениями из базы данных.
Видеонаблюдение на транспорте. Видеонаблюдение в автобусах и маршрутных такси. Основные задачи:
- предупреждение преступлений в салонах;
- контроль действий и рабочего времени водителя.
Решение реализуется с помощью организации видеозаписи на каждом транспортном средстве. После прибытия транспортного средства в парк, информация с локальных устройств видеозаписи передается на архивные видеосерверы парка.
Видеонабл
юдение в электропоездах. Основные задачи:
- предупреждение преступлений в вагонах;
- контроль действий машиниста.
Решение реализуется с помощью организации видеозаписи в каждом вагоне. В некоторых случаях видеотрансляция с камер в режиме реального времени осуществляется в кабину машиниста. После прибытия электропоезда в депо информация с локальных устройств видеозаписи передается на архивные видеосерверы железнодорожного депо.
Видеонаблюдение в вагонах метрополитена (может быть аналогичным видеонаблюдению в электропоездах). В виде централизованной системы видеонаблюдения в реальном времени реализовано пока только в Московском метрополитене. Основные задачи:
- предупреждение преступлений в вагонах;
- контроль действий машиниста;
- возможность оперативной реакции на события в режиме реального времени.
Решение реализуется с помощью организации видеозаписи в каждом вагоне. После прибытия электропоезда метро в депо, информация с локальных устройств видеозаписи передается на архивные видеосерверы метрополитена. Решение отдельной задачи передачи данных из движущихся вагонов в режиме реального времени, дало возможность оператору ситуационного центра в любой момент подключиться к любой из камер, которые установлены в вагонах.
Банковский сектор. Основная задача систем видеонаблюдения, применяемых в банковском секторе - обеспечение безопасности, хранение информации с камер в защищённом месте, а по возможности - на удалённом сервере. В случае проникновения злоумышленников - использование видеозаписи для помощи следствию.
Развлекательные и торговые объекты. Основная задача видеонаблюдения в казино - обеспечение сохранения имущества компании. В обязанности оператора входит также отслеживание недобросовестного персонала, мошенников, мониторинг случаев воровства. В идеале оператор знает все правила казино, основные стратегии и системы счета, следит за внеш
ним видом и действиями персонала, поведением игроков, основываясь на так называемом «языке тела».
На крупных торговых объектах наличие грамотно построенного видеонаблюдения решает целый комплекс задач.
Во-первых, противодействие хищениям со стороны посетителей. Путем взаимодействия оператора с магазинными детективами (сотрудниками службы безопасности, находящихся в торговом зале под видом покупателей) и группой физической охраны (сотрудниками ЧОП или СБ в форме, находящимися на постах) осуществляется негласное постоянное визуальное сопровождение подозрительных лиц по магазину. Грамотные операторы во взаимодействии с магазинным детективом способны «взять» злоумышленника при входе в магазин, технически зафиксировать хищение, подобрать улики (вскрытая упаковка, снятые противокражные метки) и «сдать» его на выходе сотрудникам физической охраны, ни разу не «засветив» детектива и не вызвав настороженности злодея.
Во-вторых, контроль за персоналом магазина. При отсутствии системы контроля доступа по магнитным ключам видеонаблюдение помогает контролировать трудовую дисциплину (время приходов и уходов сотрудников). Также, размещенные в складских и служебных помещениях, видеокамеры помогают в работе службы безопасности при анализе следующих бизнес-потерь, возникающих в логистическом отделе:
- расследование проведения бестоварных документов (когда товара фактически не привезли, а ответственное лицо его фиктивно приняло);
- расследование фактов пересортицы принимаемого и отгружаемого товара;
- расследование фактов порчи товара при перемещении по складам (неумелость либо халатность персонала).
В-третьих, обеспечение общей безопасности. Поскольку оператор видеонаблюдения при грамотно подобранном размещении и типе камер контролирует практически весь зал, он может по радиостанции скоординировать прибытие сотрудников охраны на место возникновения пожара, совершения противоправных действий, для оказания первой помощи почувствовавшему себя плохо посетителю. Просмотр архивов помогает расследовать несчастные случаи с персоналом (склады, как правило, меха
низированы подъемно-погрузочной техникой, травмы и подобные происшествия там не редкость).
В-четвертых, поскольку крупные торговые комплексы являются местом совершения преступлений не только в отношении самого предприятия, но и посетителей, наличие сети видеонаблюдения с архивированием данных помогает расследовать и в ряде случаев предотвращать угоны автомашин с парковок, деятельность воров-карманников и барсеточников. Зачастую сотрудники правоохранительных органов обращаются в службы безопасности магазинов с просьбой предоставить архивные видеоданные, когда подобные преступления происходят в поле обзора видеокамер.
Автостоянки и гаражные комплексы. «Предупрежден - значит, вооружен» - это простая истина, которая не требует объяснений и доказательств. Но на деле все совсем не так просто. Обратимся к примеру: гаражный комплекс, некрытый/крытый, слабо охраняемый объект. По данным арендодателей машиномест, данный объект уже не раз, в основном ночью, посещали злоумышленники. Кто-то лишился дорогой магнитолы, кто-то - запаса новеньких зимних покрышек вместе с дисками. К сожалению, стоит признать, что наличие на подобном объекте охраны только в лице людей предпенсионного возраста совершенно не является решением задачи обеспечения безопасности имущества.
Эффективным решением проблемы может стать наличие видеонаблюдения на объекте.
Все просто. Для начала укажем, какой вид камер нам необходим. Это камеры отвечающие следующим параметрам:
- температурный диапазон должен быть максимален;
- влагозащищенность: камеры не только должны быть непромокаемыми, но и выдерживать возможные механические повреждения, которые связанны с образованием льда;
- вандалостойкость: укрепленную камеру совсем не просто не только разбить, но и отклонить ее объектив от сектора просмотра;
- стандартный видеосервер, видеомонитор, обучение охраны использованию системы.
Резу
льтатом установки видеосистемы зачастую становится ловля злоумышленников с поличным, поскольку существует возможность установки камер скрытно.
Офисы. Что важно в вопросах безопасности в рамках офисного пространства? Выделим два направления: внешняя охрана (от посягательств посторонних лиц) и внутренняя охрана (выявление фактов саботажа, утечки информации, кражи и т.д.)
Эффективная внешняя охрана. Многие руководители компаний в начале беседы указывают на тот факт, что внешняя охрана уже существует. На резонный вопрос: «Как организована охрана конкретного вашего помещения?», часто следует ответ, не содержащий точных данных о принятых мерах защиты, в качестве них воспринимаются лишь потенциально возможные действия охраны всего объекта, где фирма снимает помещение (офис, склад, и т.д.). Увы, как показывает практика, в ночное время многие объекты охраняются плохо даже по периметру, что же говорить о внутренних помещениях. И при возникновении криминальных случаев (взлом двери, разбитие стекла и т.д.), охрана, находящаяся на расстоянии сотен метров, как правило, «ничего не видит и не слышит». Пара камер на уязвимых местах решают вопрос просто, экономично, и, что самое важное, эффективно.
Полнофункциональная внутренняя охрана. Что является самым важным для руководителя любого уровня? Это, конечно, сотрудники. Человеческий фактор присутствует в любых областях деятельности, порой заметно облегчая достижение цели, а, порой, сводя на нет любые попытки выйти из проблемных ситуаций.
Например, установленное видеонаблюдение засвидетельствовало факт угроз бывшего компаньона. Было возбуждено уголовное дело, и видеозапись послужила неопровержимым доказательством и значительно упростила ход следствия. Много инцидентов, связанных, например, с менеджерами («слив» информации, отправка входящих заказав «налево») и прочими сотрудниками (воровство, порча имущества) происходят в наше время. Без доказательств сих деяний Вы не сможете повлиять на ситуацию, единственное, что остается - увольнение сотрудника. Сам
ым неприятным является, то, что эти факты открываются с течением времени, и на момент их обнаружения бывает поздно что-то предпринимать.
Домашний сектор. Типичная система видеонаблюдения, предназначенная для домашнего пользования, включает видеокамеру, подключаемую по кабельному либо беспроводному каналу к домашней локальной сети. В комплект также входит программное обеспечение для удалённого наблюдения, видеозаписи, а также для управления записанным контентом. Сеть строится на базе одной или нескольких IP-камер.
Передача видео по сети требует существенной ширины канала передачи, поэтому в системах видеонаблюдения используется кодирование информации с целью сжатия. Ранее для построения сети применялись специализированные устройства для кодирования передаваемых данных. В настоящее время кодеры встраиваются непосредственно в IP-камеры.
Рассмотрим пошагово построение собственной системы видеонаблюдения. Вариант 1: используем обычные веб камеры и домашний компьютер. Вариант 2: используем беспроводные IP-камеры и домашний компьютер. Вариант 3: полностью беспроводное решение. Используем беспроводные IP-камеры и бюджетный ноутбук в качестве видеорегистратора.
Для того, чтобы построить простую и недорогую систему домашнего видеонаблюдения, достаточно иметь одну или несколько обычных веб-камер и специальную программу, установленную на вашем домашнем компьютере.
Веб-камеры подключаются к компьютеру через стандартные USB-порты, а программа, установленная на компьютере, записывает изображение с камер и может передавать его на мобильный телефон или можно просматривать видео с камеры на любом другом компьютере.
Веб-камеры можно использовать практически любые. Качество изображения, получаемое с них, зависит от их стоимости.
Обычно у веб-камер не очень длинный провод для подключения к компьютеру. Если необходимо установить веб-камеру выше или дальше от компьютера, то следует иметь активный USB-удлинитель
В качестве программы, которая будет получат
ь изображение с этих камер, сохранять его на жестком диске компьютера и передавать его на мобильный телефон, можно использовать программу Mobiscope. Помимо сохранения видео с камеры, Mobiscope может отслеживать движение в кадре и отсылать уведомление об этом по е-mail с прикрепленной картинкой с камеры.
Ваш компьютер должен иметь постоянное подключение к сети Интернет, если вы хотите просматривать видео с камеры на мобильном телефоне или с другого компьютера.
2 Принцип раб
оты систем видеонаблюдения
Начиная с конца 60-х годов прошлого века, для обеспечения безопасности и видеонаблюдения широко использовались аналоговые системы видеонаблюдения (CCTV, closed circuit television). Система видеонаблюдения состояла из четырёх компонентов: телекамеры, проводной сети для передачи видеосигнала, записывающего устройства (видеомагнитофона) и монитора (см. рисунок 2.1).

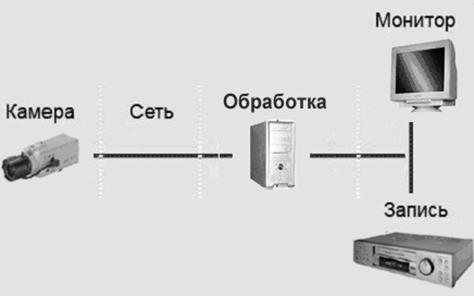

Рисунок 2.1 - Общая схема системы видеонаблюдения
Переход на цифровые технологии в видеонаблюдение начался примерно в 1990 году, тогда цифровые телекамеры с ПЗС-матрицой (ПЗС - приборов с зарядовой связью) вытеснили аналоговые телевизионные телекамеры. Эти ПЗС-телекамеры были частично цифровыми, так как цифровые видеорегистраторы (DVR - digital video recorder) обладали аналоговым входом для подключения коаксиального кабеля и аналоговым выходом для подключения монитора. Запись сигнала с камер по-прежнему проводилась на аналоговых кассетных видеомагнитофонах. Это период времени был началом эры цифрового видеонаблюдения.
Во второй половина 1990-х годов вместе с появлением цифровых видеорегистраторов увидели свет системы, построенные по новому принципу (гибридному). Смысл заключается в том, что на отдельных участках между элементами системы видеосигнал при передаче имел цифровую форму.
Более того, с началом нового века вместе с внедрением в цифровой видеорегистратор встроенного интерфейса для TCP/IP (Transmission Control Protocol/Internet Protocol)
- соединения стала возможна работа систем видеонаблюдения совместно с локальными сетями. Однако возможность работы совместно с локальной сетью в них было всего лишь дополнительная опция, не влияющая существенно на принцип построения системы.
Но в итоге, в 2005 году стали появляться системы видеонаблюдения нового типа - полностью основанные на цифровых технологиях. Между всеми элементами системы видеосигнал передается только в цифровой форме. Эти системы получили название "IP-видеонаблюдение". В состав таких систем входят сетевые камеры или IP-камеры, программно-аппаратные комплексы для анализа видеоизображения и для обработки и хранения сигнала. IP-видеонаблюдение принципиально отличается от гибридных и аналоговых систем использованием различных сетевых устройств, таких как свитчи, роутеры и т.д.
3 Классификац
ия систем видеонаблюдения
Современные технологии видеонаблюдения стремительно развиваются. Производители систем улучшают качество оборудования, и сегодня охранное видеонаблюдение имеет высокий технический уровень. Несколько лет назад установка системы видеонаблюдения ограничивалась комплектом из четырех узлов: аналоговая видеокамера, монитор, источники питания и соединительные провода, для записи использовали видеомагнитофоны. Сейчас это сложные технические комплексы, охранное видеонаблюдение позволяет не только постоянно наблюдать за охраняемой зоной, но производить постоянную запись или в момент движения объектов, с помощью видеорегистраторов, передавать картинку в сеть при помощи видеосерверов. IP-видеонаблюдение отличается высокой скоростью передачи и отличным качеством изображения.
Аналоговые системы видеонаблюдения. В прошлом веке установка видеонаблюдения была построена на аналоговых камерах, микшерах и мониторах, современное охранное видеонаблюдение вытесняет старые системы, и во многих комплексах практически не использует аналоговые системы, почти полностью переключившись на цифровой формат. Схема работы аналоговых систем видеонаблюдения представлена на рисунке 3.1.
Тенденция развития цифровых технологий никогда не сможет полностью вытеснить аналоговую аппаратуру, равно, как цифровая фотография не заменит фотопечать. Конечно, передача аналоговых сигналов неэффективна: низкая помехоустойчивость, потеря сигнала, сложность в записи и обработке цифровых сигналов. Тем не менее, охранное видеонаблюдение не исключает возможности использования аналоговых камер. Установка видеонаблюдения на основе аналоговых видеокамер не теряет своей популярности. Среди множества недостатков аналогового видеонаблюдения, есть существенные положительные стороны.

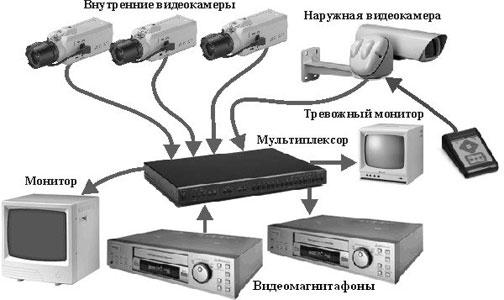

Рисунок 3.
1 - Аналоговая система видеонаблюдения
Достоинства аналоговых систем видеонаблюдения. Во-первых, установка видеонаблюдения и его настройка гораздо проще, чем установка видеонаблюдения цифрового формата. Это связано с исключением цифровой синхронизации между камерами и оборудованием для записи сигнала.
Во-вторых, аналоговое охранное наблюдение на порядок дешевле, чем равносильное цифровое оборудование, поэтому установка видеонаблюдения на аналоговых видеокамерах в небольших магазинах или офисах приемлемо по бюджету и достаточно эффективна.
В-третьих, цифровое охранное видеонаблюдение отличается от аналогового удобством хранения и обработки данных. Видеосерверы имеют возможность оцифровки сигнала, таким образом, на аналоговых видеосистемах можно организовать качественное охранное видеонаблюдение. С помощью видеосерверов аналоговые камеры можно подключать к сетям.
В-четвертых, несмотря на сложность повышения разрешений изображения и скорости, установка видеонаблюдения на основе аналоговых камер пользуется спросом. Качество цветопередачи для цветных аналоговых камер значительно выше. Кроме того, по сравнению с цифровым видеонаблюдением, аналоговые системы лучше работают в темноте, чувствительность матрицы достаточно высокая, чтобы можно было различить не только силуэт, но и лицо преступника. Аналог лу
чше работает в темноте, поэтому установка видеонаблюдения базируется не на современности того или иного оборудования, а на конкретных задачах обозначенных для составления проекта.
Цифровые системы видеонаблюдения. Схема работы цифровой системы видеонаблюдения представлена на рисунке 3.2.
За несколько десятков лет, наш мир качественно изменился. Многие помнят виниловые пластинки с характерным потрескиванием при воспроизведении, а сейчас у нас в распоряжении лазерные диски. Разница между этими двумя носителями информации в том, что винил - это аналоговый формат, а компакт диск - цифровой. Соответственно разные размеры и колоссальная разница в объеме хранимой информации, кроме того цифровой носитель устойчив к воздействию времени и считыванию с него информации.
Если провести параллель и взять за основу цифровое видеонаблюдение, то получится примерно следующая картина. Аналоговый поток ограничен реальным временем, таким образом, по одному проводу можно передать только один сигнал от одной видеокамеры. Из этого следует, что установка системы видеонаблюдения аналогового типа подразумевает индивидуальное подключение для каждой камеры.
Цифровые с
истемы так же, как и аналоговые, ведут последовательную передачу данных, но скорость передачи несравнимо выше. Благодаря существующим протоколам (правилам) данные можно разделять, для того чтобы было понятно можно провести такую аналогию: аналоговый сигнал сравним с жидкостью, которую если смешать, то сложно разделить, цифровой формат можно сравнить с цветными шариками, которые можно перемешивать и разделять. Таким образом, цифровое видеонаблюдение позволяет подключать большое количество камер, управлять ими, быстро сохранять информацию и параллельно работать с ней.
Установка системы видеонаблюдения цифрового формата позволяет избежать потерь при передачи данных. Это связано с тем, что цифровой сигнал состоит из последовательности единиц и нолей, а аналоговый - из амплитуд колебаний. Как это сказывается на выборе установки системы видеонаблюдения? Никак, просто в случае помех в аналоговой системе вы увидите шумы и искажения на экране, а цифровая передача данных, стараясь исправить ошибку, «заморозит» кадр или успеет ее исправить, и сбои будут незаметными.

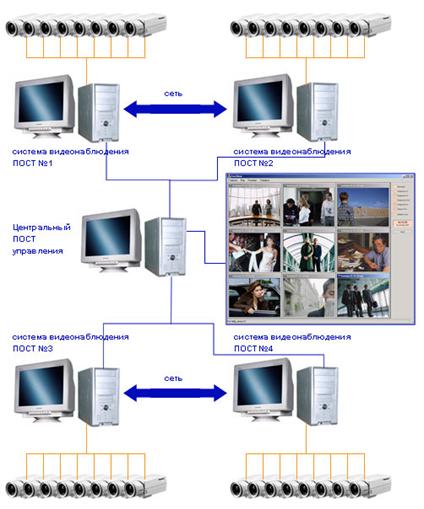

Рисунок 3.2 - Цифровая система видеонаблюдения
Цифровое видеонаблю
дение отличается высоким разрешением картинки, так можно увеличивать изображение, рассматривать отдельные детали. Такой эффект достигается за счет уменьшения размера ячеек матрицы, и, следовательно, их количества, которое измеряется в мегапикселях. Для сравнения, аналоговая камера - это 0,4 Мpx, а цифровые камеры в несколько раз больше. Но качество изображения для обычного видеонаблюдения не приносит существенной пользы.
Цифровое видеонаблюдение обосновано в случае охраны больших объектов или если требуется высокий уровень безопасности, например, в банках.
IP-системы видеонаблюдения. IP-видеонаблюдение - один из распространенных методов в современных системах наблюдения и охраны. Все крупные производители электроники стараются сделать свою технику IP-совместимой. IP - это протокол (Internet Protocol) межсетевого взаимодействия. Он позволяет устройства
м подключаться к сети и взаимодействовать при помощи программ с компьютером.
Схема работы IP-систем видеонаблюдения представлена на рисунке 3.3. Именно IP-видеонаблюдение используется в современных системах охраны, новых системах обнаружения и анализа предметов, для автоматического распознавания номерных знаков автомобилей. Монтаж видеонаблюдения на основе IP позволяет объединить видеокамеры посредством существующей сети, обращение к камере возможно напрямую с компьютера, достаточно просто ввести IP-адрес камеры.

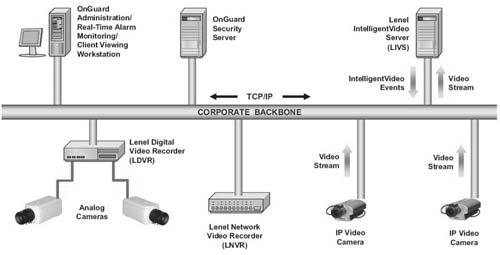

Рисунок 3.3 - IP-система видеонаблюдения
Монтаж видеонаблюдения занимает минимум времени, камеры быстро инсталлируются. IP-видеонаблюдение подходит как для работы внутри помещений, так и снаружи. Для уличного наблюдения используется специальный кожух и объектив. Камеры для IP-видеонаблюдения имеют функцию пре- и постзаписи (по сигналу тревоги), для этого используется карта памяти.
IP-видеокамеры бывают нескольких типов: высокочувствительные, панорамные, купольные, с высоким разрешением 1280х1024 пикселей и скоростью до 30 к/с. Все они разработаны для организации систем охраны и наблюдения. Для IP-видеонаблюдения выпускаются специальные кожухи к камерам: для работы в условиях по
вышенной влажности, низких температур и даже антивандальный кожух для городского IP-видеонаблюдения.
Монтаж видеонаблюдения с использованием IP обычно осуществляется совместно с организацией локальных сетей.
Беспроводные системы видеонаблюдения. Беспроводное видеонаблюдение завоевывает российский рынок. Все большее число потребителей предпочитают беспроводное видеонаблюдение. Монтаж системы видеонаблюдения стандартного проводного подключения отягощен некоторыми технологическими сложностями: в частности, с монтажом кабеля для подключения. Схема работы беспроводных систем видеонаблюдения представлена на рисунке 3.4.

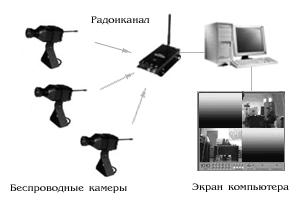

Рисунок 3.4 - Беспроводная система видеонаблюдения
Стоит сказать, что мнение профессионалов относительно беспроводного видеонаблюдения однозначно: специалисты предпочитают производить монтаж системы видеонаблюдения, основанной на кабельном соединении. Давайте определим достоинства и недостатки беспроводного видеонаблюдения.
Недостатки беспроводного видеонаблюдения. Монтаж системы видеонаблюдения стандартного кабельного типа, позволяет получить качественное изображение с высоким разрешением и скоростью 25 к/с, звуковое сопровождение, возможность управлять видеокамерой, и возможность её подключения напрямую к локальной сети LAN. Беспроводное видеонаблюдение лишено или частично лишено этих преимуществ.
Беспроводное видеонаблюдение нуждается в источнике питания. Это могут быть аккумуляторы (и в таком случае необходима их постоянная замена или зарядка) или вы
носные, сетевые блоки питания. Системы беспроводного видеонаблюдения лишены защиты от перепадов напряжений.
Достоинства беспроводного видеонаблюдения. К достоинствам беспроводного видеонаблюдения можно отнести два главных преимущества. Во-первых, монтаж системы видеонаблюдения не требует сверления стен для прокладки линий. Во-вторых, беспроводное наблюдение - это мобильная система, при желании вы можете менять местоположение видеокамеры. Кроме того, современные системы могут быть миниатюрны и работать со специальным приемником, с ЖК-дисплеем. В основном, это бытовое применение.
Но существует и уличная система беспроводного видеонаблюдения. Видеокамеры оснащены специальным кожухом и инфракрасными светодиодами для съемки в ночное время, они автоматически переключаются в режим ночной съемки при недостаточной видимости. Монтаж беспроводной системы видеонаблюдения оправдан, если по разным причинам возникают сложности с прокладкой кабеля.
4 Тест
овые мониторы и тестеры CCTV
Тестовые мониторы и тестеры CCTV являются незаменимыми помощниками профессиональных установщиков аппаратуры видеонаблюдения. Качество любой системы охранного телевидения, а также надежность ее работы определяется не только параметрами видеокамер, установленных на объекте, но и всем видеотрактом - кабелями, согласующими устройствами, устройствами ввода видеосигнала. При отсутствии специальной аппаратуры, такой, как тестовые мониторы и тестеры CCTV, качественная настройка канала передачи видеосигнала может оказаться весьма затруднительной.
Чтобы упростить задачу инсталляторов и предоставить им возможность настройки систем видеонаблюдения в процессе монтажа, используются тестовые мониторы и тестеры CCTV. Они позволяют значительно ускорить процесс отладки оборудования и благодаря более эффективному использованию рабочего времени дают возможность визуального контроля изображения на малогабаритном, легком и удобном тестовом мониторе. Тестовые мониторы и тестеры CCTV используются для оценки качества кабеля и различных согласующих устройств (корректоры, усилители, приемо-передатчики для витой пары).
Часто производители в рекламных целях завышают реальные значения разрешения. На практике разрешение, приближающееся к 560 ТВЛ можно получить лишь при рассматривании статичного изображения измерительной таблицы на специальном мониторе высокого разрешения. В реальности же оно существенно ниже. Что касается движущихся изображений, то в этом случае разрешение еще ниже, так как на него значительное влияние оказывает скорость движения и время экспозиции. Тестовые мониторы и тестеры CCTV позволяют проверить реальное разрешение видеокамер.
Чтобы реализовать весь потенциал видеокамеры, канал должен обеспечивать линейную амплитудно-частотную характеристику с завалом высоких частот для подавления мусора на изображениях. Однако, при передаче по кабелю, происходит ослабление сигнала: на низких частотах - из-за сопротивления кабеля, на
высоких - из-за его емкости. Это приводит к снижению контраста и четкости изображения. Тестовые мониторы и тестеры CCTV предоставляют полную информацию о видеосигнале: его амплитудные, частотные свойства, форму импульсов. На основании этих данных принимается решение о необходимости включения корректирующих устройств.
Тестовые мониторы и тестеры CCTV - портативные устройства, работающие от батарей. Они подключаются непосредственно к камерам и отображают видео в режиме реального времени. Встроенный ЖК монитор дает возможность настраивать угол обзора и фокус видеокамер. Имеются модели, поддерживающие как аналоговые сигналы PAL и NTSC, так и IP-камеры. Они оборудуются BNC и RJ-45 разъемами.
Встроенный генератор видеосигнала позволяет проверить видеомониторы и видеорегистраторы с помощью цветовой шкалы. Цифровой мультиметр присутствует практически в каждой модели тестовых мониторов и тестеров CCTV. PTZ-контроллер осуществляет полноценное управление скоростными поворотными камерами, с его помощью их можно программировать и проверять прямо на месте. Для этого тестовые мониторы и тестеры CCTV оснащаются RS485/422 портами. Анализатор PTZ-протокола определяет, какой протокол управления используется в DVR или контроллере.
С помощью тестера UTP-кабеля (витая пара) можно быстро проверять корректность включения, находить места коротких замыканий и обрывов. Более продвинутые модели тестовых мониторов и тестеров CCTV позволяют измерять мощность оптического сигнала, имеют сенсорные экраны, могут увеличивать изображение, сохранять снимки во внутренней памяти.
Тестовые мониторы и тестеры CCTV позволяют выбрать кабель с требуемыми характеристиками. Для того чтобы система охранного телевидения работала полноценно, лучше всего использовать кабель, параметры которого известны. С помощью тестовых мониторов и тестеров CCTV характеристики кабеля и согласу
ющих устройств проверяются, и в случае несоответствия он заменяется.
Использование тестовых мониторов и тестеров CCTV позволяет избежать затрат на замену кабеля, упрощает поиск неисправностей, максимально облегчает настройку видеокамер и дает ценный опыт для дальнейшей работы.
Рассмотрим устройства, присутствующие на российском рынке. RAPPORT-337. Данный прибор поможет профессионально настроить систему видеонаблюдения, при минимальных затратах времени и максимальном качестве выполнения работ (внешний вид прибора показан на рисунке 4.1).

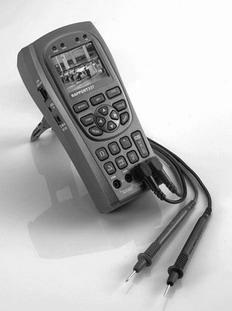

Рисунок 4.1 - Система RAPPORT-337
В одном компактном приборе содержится сразу несколько анализирующих устройств, необходимых для настройки CCTV-систем:
- жидкокристаллический монитор диагональю 2,5 дюйма, на котором можно увидеть изображение, передаваемое видеокамерой; в других режимах дисплей служит для отображения меню, а также индикации измеряемых прибором параметров. Очень удобно непосредственно по месту установки камеры оценить картинку и настройку параметров камеры и отрегулировать фокусное расстояние объектива;
- пульт упра
вления интегрированными видеокамерами по стандартному интерфейсу RS485. В памяти прибора прописаны десять наиболее распространенных протоколов, причем отсутствующие в списке дополнительно можно закачивать;
- анализатор протокола помогает распознать и исследовать стандарт телеметрии, применяемый в пультах управления, регистраторах;
- генератор тестового видеосигнала очень полезен для настройки мониторов, устройств обработки видеосигнала;
- UTP-кабель-анализатор поможет проверить целостность линии, правильность расключения;
- мультиметр - основной прибор электромонтажника. Измеряет напряжение, ток, сопротивление.
Rapport 337 достаточно небольшой по размерам, имеет приятный внешний вид. В комплекте адаптер на 220 В, на 12 В - для гнезда прикуривателя, набор кабелей-переходников, удобная сумка с ремнем. Автономное питание осуществляется от 6 NiMH батареек.
Smartec STM-070T. Монитор Smartec STM-070T (см. рисунок 4.2) оптимален для использования в составе систем видеонаблюдения. Сочетание размера диагонали 7 дюймов и угла обзора по горизонтали/вертикали обеспечивает свободу при выборе места установки мониторов и максимальный комфорт оператору системы видеонаблюдения.
Рисунок 4.2 - Система STM-070T
Параметры системы STM-070T:
- 7" LCD/TFT Видеомонитор для настройки СВН;
- разрешение 1280x800;
- яркость 400 cd/m2;
- вх
оды: HD-SDI (3G SDI), HDMI, VGA, BNC;
- сквозные выходы: HD-SDI, BNC;
- встроенный тестер линии SDI;
- индикатор фокусировки (для SDI/BNC);
- генератор тел. таблицы (BNC);
- управление PTZ по RS485;
- выход питания 12VDC для камер;
- 2 аккумулятора в комплекте (6-8 ч автономной работы каждый);
- блок питания 220VAC/12VDC (в комплекте);
- кожаный футляр.
EXPert TR-25. Качественный CCTV-тестер, который оснащён цветным LCD-дисплеем с диагональю 2,5 дюйма (внешний вид показан на рисунке 4.3). Служит для настройки камеры в процессе пусконаладочных работ и позволяет настроить фокусное расстояние (угол обзора), а так же оценить качество картинки без использования видеорегистратора. Благодаря миниатюрным размерам, легко крепится на руке с помощью специального эластичного браслета. Мощный аккумулятор обеспечивает длительную работу без подзарядки.
Особенности системы:
- настройка яркости и контрастности;
- браслет для ношения на руке;
- невысокая стоимость;
- миниатюрные габаритные размеры.
Основные технические характеристики системы EXPert TR-25 приведены в таблице 4.1.

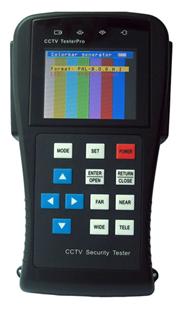

Рисунок 4.3 - Система EXPert T
R-25
Таблица 4.1 - Технические характеристики системы EXPert TR-25
| Видеосистема | PAL/NTSC |
| Дисплей, дюйм | 2,5 |
| Разрешение монитора, px | 480х234 |
| Угол обзора | 10/30/40/40 |
| Яркость, Кд | 200 |
| Входы видео | 1,0Vp-p 75ohm |
| Питание, В | 12 DC |
| Батарея | 3,7В / 1000мА |
| Рабочая температура, °C | -20...+60 |
| Габаритные размеры, мм | 85х64х21 |
| Вес, г | 90 |
TS-CAPU-V-2,8 CCTV. Это профессиональный CCTV-тестер. Позволяет воспроизводить на экране видеосигнал, измерять его уровень, также генерировать тестовый видеосигнал, управлять поворотной камерой и производить тестирование UTP кабеля. Внешний вид тестера показан на рисунке 4.4, его технические характеристики приведены в таблице 4.2.
Рисунок 4.4 - Система TS-CAPU-V-2,8 C
CTV
Таблица 4.2 - Технические характеристики системы TS-CAPU-V-2,8 CCTV
| Видеосистема | PAL / NTSC |
| Дисплей, дюйм | 2,8 |
| Входы видео | BNC |
| Выходы видео | BNC |
| Тест уровня видеосигнала | да |
| Соединение | RS-232, RS422 симплекс, RS485 |
| Протокол | Pelco D/P, Samsung, Panasonic, Lilin, Yaan |
| Скорость передачи данных | 150, 300, 600,1200, 2400, 4800, 9600, 19200 |
| Цифровой мультиметр | нет |
| Измеритель оптической мощности | нет |
| Генератор видеосигнала | да |
| Тест кабеля UTP | да |
| Тест передачи данных по RS485 | да |
| Тест аудиосигнала | нет |
| Питание для камеры | 12 VDC/1 А |
| Питание, В | 5 VDC |
| Ёмкость аккумулятора, mA·ч | 2800 |
| Время зарядки батареи, ч | 5 |
| Время работы на заряде, ч | 15 |
| Температура эксплуатации, °C | -30...+70 |
| Габаритные размеры, мм | 170x99x48 |
К достоинствам рассмотр
енных устройств мы можем отнести большое разнообразие функций, позволяющих выполнять различные измерения.
Спи
сок использованных источников
1. Кругль, Г. В. Профессиональное видеонаблюдение. Практика и технологии аналогового и цифрового CCTV / Г. В. Кругль - М.: Гриф РМАТ, 2011. - 348 с.
2. Лыткин, Н.Е. IP-видеонаблюдение: наглядное пособие / Н.Е. Лыткин - М.: Феникс, 2009 . - 256 с.
3. Сташин, В.В. Проектирование цифровых устройств на однокристальных микроконтроллерах / В.В. Сташин - М.: Энергоатомиздат, 1990. - 224 с.
4. Охранные видеосистемы. [Электронный ресурс]: Сайт компании «Axis» - Режим доступа: http://www.axis.com/ru/ru/about-axis/the-axis-difference (28.01.2016)
5. Видеосистемы: выбираем лучшую [Электронный ресурс]: Персональный сайт Егора Зайцева - Режим доступа: http://www.egorz.ru/pcb-acad3d.shtml (3.02.2016)
6. Бектобеков, Г.В. Безопасность жизнедеятельности: учебное пособие [Электронный ресурс]: учебное пособие. - Электрон. дан. - СПб.: СПбГЛТУ (Санкт-Петербургский государственный лесотехнический университет), 2012. - 44 с. . ISBN: 923-4-53479-096-8 - Режим доступа: http://e.lanbook.com/books/element. php?pl1_id=45192 (16.02.2016)
(zip - application/zip)
Статистика файлового архива
