Лабораторна робота № 5



Тема: Проектування печатних плат в P-CAD для Windows




Хід роботи

1) За допомогою програми PATTED та SYMED які входять до складу P-CAD(У) я почав створювати елементи яких мені не вистачало на моїй схемі.

2) Спочатку я ввійшов в програму PATTED перевів її в метричну систему,та створив бібліотеку(Library-New)

3) Спочатку я створював схему елемента в програмі SYMED,там я намалював схему даного елементу та порозставляв виводи за допомогою інструментів які знаходилися на панелі інструментів

4) Після цього я зберіг даний елемент(Pattern-Save As…вибрати раніше створену бібліотеку дати назву елементові та зберегти його)

5) Потім я увійшов в програму SYMED,перевів її в метричну систему,та створив тей же самий елемент що й у програмі PATTED,але в програмі PATTED ми створювали принципіальну схему елемента а в програмі SYMED ми створили так схему яку ми в дійсності бачимо на платі

6) Після цього я зберіг даний елемент(Pattern-Save As…вибрати раніше створену бібліотеку дати назву елементові та зберегти його)

7)Потім як я створив ці два елемента я з^єднав їх за допомогою програми !!!!!!!!!!!!!!! в один компонент,який я буду використовувати у подальшому складанні печатних плат,та зберіг його в своїй бібліотеці з компонентами.

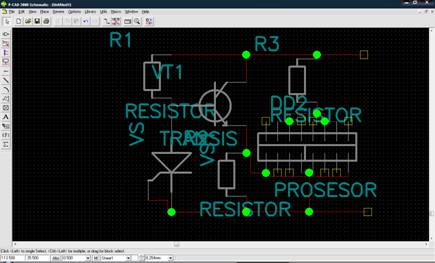

8)Після цього я почав створювати свою плату за допомогою програми Schematic, перевів її в метричну систему та почав розставляти на робочому полі раніше створені компоненти ,або ті компоненти які находилися в бібліотеці як стандартні,зєднав усі компоненти провідниками,поставив виводи,і в результаті отримав дану схему печатної плати:


9) Потім я створив цю схему в програмі PCB,розставив компоненти,під єднав провідники,або можна створити цю схему перетворенням схеми яка була створена в програмі Schematic.

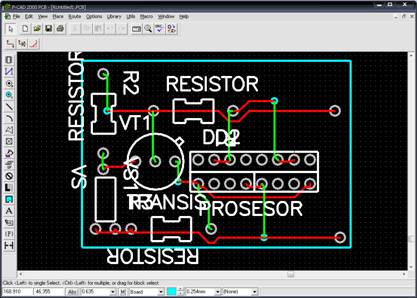

Після перетворення я отримав так схему:

10) Коли я створив обидві плати я зберіг їх,цим закінчуеться створення печатної плати.




Висновок

На цій лаб. роботі я розібрався з принципом роботи P-CAD(Y) та за його допомогою створював печатні плати.
