Вторичные источники питания. Трансформаторы

Академия Гражданской Авиации

На тему: Вторичные источники питания

                 (Трансформаторы)

Выполнил: Кали Е.А. гр.-Ат(АВ)-13.2

Проверил(а): Тоймухамбетова Ф.Б.

Алматы 2016

Содержание

I.   Введение

II.  Задачи вторичных источников питания:

III. Трансформатор

1.     Конструкция

2.     Базовые принципы действия

3.     Режимы работы трансформатора

4.     Применение

IV.Заключение

V.Литература

I.Введение

Все источники питания можно выделить в две группы ─ первичные и вторичные.

Примером источника первичного электропитания может быть аккумуля- тор или простейшая батарейка от фонаря: когда аккумулятор заряжается от источника, то происходит преобразование электрической энергии в химиче- скую, а когда разряжается (через нагрузку) ─ химической в электрическую. То есть, происходит однократное преобразование энергии.

Источники вторичного электропитания отличаются от первичных тем, что в них происходит многократное преобразование энергии.

Вторичные источники электропитания — устройства, предназначенные для обеспечения питания электроприбора электрической энергией, при соответствии требованиям её параметров: напряжения, тока, и так далее путём преобразования энергии других источников питания.

Согласно ГОСТ Р 52907-2008 слово «вторичный» опускается.

Источник электропитания может быть интегрированным в общую схему (обычно в простых устройствах; либо когда недопустимо даже незначительное падение напряжения на подводящих проводах — например материнская плата компьютера имеет встроенные преобразователи напряжения для питания процессора), выполненным в виде модуля (блока питания, стойки электропитания и так далее), или даже расположенным в отдельном помещении (цехе электропитания).

На рисунке представлена структурная схема источника вторичного электропитания, на выходе которого, после многократного преобразования, к нагрузке подводится постоянное стабилизированное напряжение.

               м

Структурная схема источника вторичного электропитания

II.Задачи вторичных источников питания:

·       Обеспечение передачи мощности — источник питания должен обеспечивать передачу заданной мощности с наименьшими потерями и соблюдением заданных характеристик на выходе без вреда для себя. Обычно мощность источника питания берут с некоторым запасом.

·       Преобразование формы напряжения — преобразование переменного напряжения в постоянное, и наоборот, а также преобразование частоты, формирование импульсов напряжения и т. д. Чаще всего необходимо преобразование переменного напряжения промышленной частоты в постоянное.

·       Преобразование величины напряжения — как повышение, так и понижение. Нередко необходим набор из нескольких напряжений различной величины, для питания различных цепей.

·       Стабилизация — напряжение, ток и другие параметры на выходе источника питания должны лежать в определённых пределах, в зависимости от его назначения при влиянии большого количества дестабилизирующих факторов: изменения напряжения на входе, тока нагрузки и так далее. Чаще всего необходима стабилизация напряжения на нагрузке, однако иногда (например, для зарядки аккумуляторов) необходима стабилизация тока.

·       Защита — напряжение, или ток нагрузки в случае неисправности (например, короткого замыкания) каких-либо цепей может превысить допустимые пределы и вывести электроприбор, или сам источник питания из строя. Также во многих случаях требуется защита от прохождения тока по неправильному пути: например прохождения тока через землю при прикосновении человека или постороннего предмета к токоведущим частям.

·       Гальваническая развязкацепей — одна из мер защиты от протекания тока по неверному пути.

·       Регулировка — в процессе эксплуатации может потребоваться изменение каких-либо параметров для обеспечения правильной работы электроприбора.

·       Управление — может включать регулировку, включение/отключение каких-либо цепей, или источника питания в целом. Может быть как непосредственным (с помощью органов управления на корпусе устройства), так и дистанционным, а также программным (обеспечение включения/выключения, регулировка в заданное время или с наступлением каких-либо событий).

·       Контроль — отображение параметров на входе и на выходе источника питания, включения/выключения цепей, срабатывания защит. Также может быть непосредственным или дистанционным.

Чаще всего перед вторичными источниками питания стоит задача преобразования электроэнергии из сети переменного тока промышленной частоты (например, в России — 240 В 50 Гц, в США — 120 В 60 Гц).

Две наиболее типичных конструкции — это трансформаторные и импульсные источники питания.

 Ко вторичным источникам относят трансформаторы и преобразователи.

III.Трансформа́тор

          Трансформа́тор(от лат. Transformo - преобразовывать) – это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком - либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Трансформатор силовой ОСМ 0,16 — Однофазный СухойМногоцелевого назначения мощностью 0,16 кВА

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнитомягкого материала.

Трансформатор преобразует переменное напряжение в переменное, но одной величины в другую (понижает или повышает).

  Виды трансформаторов:

·       Силовой трансформатор

·       Автотрансформатор

·       Трансформатор тока

·       Трансформатор напряжения

·       Импульсный трансформатор

·       Разделительный трансформатор

·       Согласующий трансформатор

·       Пик-трансформатор

·       Сдвоенный дроссель

·       Трансфлюксор

·       Вращающийся трансформатор

1.Конструкция

Основными частями конструкции трансформатора являются:

·  магнитопровод;

·  обмотки;

·  каркас для обмоток;

·  изоляция;

·  система охлаждения;

·  прочие элементы (для монтажа, доступа к выводам обмоток, защиты трансформатора и т. п.).

В практичной конструкции трансформатора производитель выбирает между тремя различными базовыми концепциями:

·       Стержневой;

·       Броневой;

·       Тороидальный.

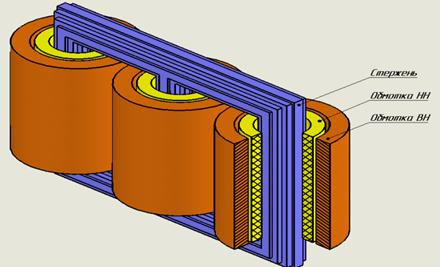

Стержневой тип трёхфазных трансформаторов

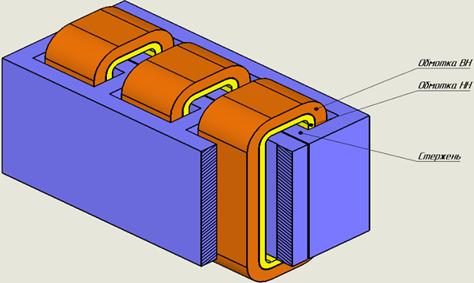

Броневой тип трёхфазных трансформаторов

Любая из этих концепций не влияет на эксплуатационные характеристики или эксплуатационную надёжность трансформатора, но имеются существенные различия в процессе их изготовления. Каждый производитель выбирает концепцию, которую он считает наиболее удобной с точки зрения изготовления, и стремится к применению этой концепции на всём объёме производства.

В то время как обмотки стержневого типа заключают в себе сердечник, сердечник броневого типа заключает в себе обмотки. Если смотреть на активный компонент (т. e. сердечник с обмотками) стержневого типа, обмотки хорошо видны, но они скрывают за собой стержни магнитной системы сердечника. Видно только верхнее и нижнее ярмо сердечника. В конструкции броневого типа сердечник скрывает в себе основную часть обмоток.

Ещё одно отличие состоит в том, что ось обмоток стержневого типа, как правило, имеет вертикальное положение, в то время как в броневой конструкции она может быть горизонтальной или вертикальной.

 2.Базовые принципы действия



Схематическое устройство трансформатора. 1 — первичная обмотка, 2 — вторичная

Работа трансформатора основана на двух базовых принципах:

1.  Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм)

2.  Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

На одну из обмоток, называемую первичной обмоткой, подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток намагничивания создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° в обратную сторону по отношению к магнитному потоку.

В некоторых трансформаторах, работающих на высоких или сверхвысоких частотах, магнитопровод может отсутствовать.

Форма напряжения во вторичной обмотке связана с формой напряжения в первичной обмотке довольно сложным образом. Благодаря этой сложности удалось создать целый ряд специальных трансформаторов, которые могут выполнять роль усилителей тока, умножителей частоты, генераторов сигналов и т. д.

Исключение — силовой трансформатор. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Закон Фарадея

ЭДС, создаваемая во вторичной обмотке, может быть вычислена по закону Фарадея, который гласит: U2 = −N2*dΦ/dt где

U2 — напряжение на вторичной обмотке,

N2 — число витков во вторичной обмотке,

Φ — суммарный магнитный поток, через один виток обмотки. Если витки обмотки расположены перпендикулярно линиям магнитного поля, то поток будет пропорционален магнитному полю B и площади S через которую он проходит.

ЭДС, создаваемая в первичной обмотке, соответственно:

U1 = −N1*dΦ/dtгде:

U1 — мгновенное значение напряжения на концах первичной обмотки,

{displaystyle N_{1}}N1— число витков в первичной обмотке.

Поделив уравнение U2{displaystyle U_{2}} на U1 {displaystyle U_{1}}, получим отношение:

U2/U1 = N2/N1

Уравнения идеального трансформатора

Идеальный трансформатор — трансформатор, у которого отсутствуют потери энергии на гистерезис и вихревые токи и потоки рассеяния обмоток. В идеальном трансформаторе все силовые линии проходят через все витки обеих обмоток, и поскольку изменяющееся магнитное поле порождает одну и ту же ЭДС в каждом витке, суммарная ЭДС, индуцируемая в обмотке, пропорциональна полному числу её витков. Такой трансформатор всю поступающую энергию из первичной цепи трансформирует в магнитное поле и затем в энергию вторичной цепи. В этом случае поступающая энергия равна преобразованной энергии:

P₁ = I₁ · U₁ = P₂ = I₂ · U₂где:

P1 - мгновенное значение поступающей на трансформатор мощности, которая возникает в первичной цепи,

P2 - мгновенное значение преобразованной трансформатором мощности, поступающей во вторичную цепь.

Соединив это уравнение с отношением напряжений на концах обмоток, получим уравнение идеального трансформатора:

U₂/U₁ = N₂/N₁ = I₁/I₂

Таким образом получаем, что при увеличении напряжения на концах вторичной обмотки U2 , уменьшается ток вторичной цепи I2 .

 Для преобразования сопротивления одной цепи к сопротивлению другой, нужно умножить величину на квадрат отношения. Например, сопротивление Z2 подключено к концам вторичной обмотки, его приведённое значение к первичной цепи будет.

Данное правило справедливо также и для первичной цепи:

Формально идеальный трансформатор описывается с помощью модели четырёхполюсника.

3.Режимы работы трансформатора

1. Режим холостого хода. Данный режим характеризуется разомкнутой вторичной цепью трансформатора, вследствие чего ток в ней не течёт. По первичной обмотке протекает ток холостого хода, главной составляющей которого является реактивный ток намагничивания. С помощью опыта холостого хода можно определить КПД трансформатора, коэффициент трансформации, а также потери в сердечнике (т. н. «потери в стали»).

2. Режим нагрузки. Этот режим характеризуется работой трансформатора с подключенным источником в первичной, и нагрузкой во вторичной цепи трансформатора. Во вторичной обмотке протекает ток нагрузки, а в первичной — ток, который можно представить как сумму тока нагрузки (пересчитанного из соотношения числа витков обмоток и вторичного тока) и ток холостого хода. Данный режим является основным рабочим для трансформатора.

3. Режим короткого замыкания. Этот режим получается в результате замыкания вторичной цепи накоротко. Это разновидность режима нагрузки, при котором сопротивление вторичной обмотки является единственной нагрузкой. С помощью опыта короткого замыкания можно определить потери на нагрев обмоток в цепи трансформатора («потери в меди»). Это явление учитывается в схеме замещения реального трансформатора при помощи активного сопротивления.

Режим холостого хода

При равенстве вторичного тока нулю (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряже- ние источника питания, поэтому ток, протекающий через первичную обмотку, равен переменному току намагничивания, нагрузочные токи отсутствуют. Для трансформатора с сердечником из магнитомягкого материала (ферромагнитного материала, трансформаторной стали) ток холостого хода характеризует величину потерь в сердечнике (на вихревые токи и на гистерезис) и реактивную мощность перемагничи- вания магнитопровода. Мощность потерь можно вычислить, умножив активную составляющую тока холостого хода на напряжение, подаваемое на трансформатор.

Для трансформатора без ферромагнитного сердечника потери на перемагничивание отсутствуют, а ток холостого хода определяется сопротивлением индуктивности первичной обмотки, которое пропорционально частоте переменного тока и величине индуктивности.

Напряжение на вторичной обмотке в первом приближении определяется законом Фарадея.

Режим короткого замыкания

В режиме короткого замыкания, на первичную обмотку трансформатора подаётся переменное напря- жение небольшой величины, выводы вторичной обмотки соединяют накоротко. Величину напряжения на входе устанавливают такую, чтобы ток короткого замыкания равнялся номинальному (расчётному) току трансформатора. В таких условиях величина на- пряжения короткого замыкания характеризует потери в обмотках трансформатора, потери на омическом сопротивлении. Напряжение короткого замыкания (определяется в % от номинального напряжения), полученное с помощью опыта короткого замыкания является одним из важных параметров трансформатора. Мощность потерь можно вычислить, умножив напряжение короткого замыкания Ukz на ток короткого замыкания Ikz .

Данный режим широко используется в измерительных трансформаторах тока.

Режим нагрузки

При подключении нагрузки к вторичной обмотке во вторичной цепи возникает ток нагрузки, создающий магнитный поток в магнитопроводе, направленный противоположно магнитному потоку, создаваемому первичной обмоткой. В результате в первичной цепи нарушается равенство ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке до тех пор, пока магнитный поток не достигнет практически прежнего значения. Схематично, процесс преобразования можно изобразить следующим образом:

U₁ → I₁ → I₁ · N₁ → Φε₂ → I₂

Мгновенный магнитный поток в магнитопроводе трансформатора определяется интегралом по време- ни от мгновенного значения ЭДС в первичной об- мотке и в случае синусоидального напряжения сдви- нут по фазе на 90° по отношению к ЭДС. Наведённая во вторичных обмотках ЭДС пропорциональна пер- вой производной от магнитного потока и для любой формы тока совпадает по фазе и форме с ЭДС в первичной обмотке.

4.Применение

Наиболее часто трансформаторы применяются в электросетях и в источниках питания различных приборов.

Поскольку потери на нагревание провода пропорциональны квадрату тока, проходящего через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения. Поэтому для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют силовые трансформаторы:     сначала    для    повышения     напряжения    генераторов     на

электростанциях перед транспортировкой электроэнергии, а затем для понижения напряжения линии электропередач до приемлемого для потребителей уровня.

Поскольку в электрической сети три фазы, для преобразования напряжения применяют трёхфазные трансформаторы, или группу из трёх однофазных трансформаторов, соединённых в схему звезды или треугольника. У трёхфазного трансформатора сердечник для всех трёх фаз общий.

Несмотря на высокий КПД трансформатора (для трансформаторов большой мощности — свыше 99 %), в очень мощных трансформаторах электросетей выделяется большая мощность в виде тепла (например, для типичной мощности блока электростанции 1 ГВт на трансформаторе может выделяться мощность до нескольких мегаватт). Поэтому трансформаторы электросетей используют специальную систему охлаждения: трансформатор помещается в баке, заполненном трансформаторным маслом или специальной негорючей жидкостью. Масло циркулирует под действием конвекции или принудительно между баком и мощным радиатором. Иногда масло охлаждают водой. «Сухие» трансформаторы используют при относительно малой мощности.

По назначению трансформаторы делятся на силовые, измери­тельные и специальные.

Силовые трансформаторы служат для питания электропрнбор — ных, осветительных, электротермических и других устройств. Чаще всего они являются понижающими трансформаторами. Например, в авиационном оборудовании силовые трансформаторы преобразу­ют напряжения 200 или 115 в частоты 400 гц в напряжения 36 или 28 в той же частоты. Мощность данных трансформаторов от 50 до 6000 ва, а к. п. д. 0,92—0,98.

К измерительным трансформаторам относятся трансформаторы тока и напряжения. Они применяются в установках переменного тока для включения контрольно-измерительных приборов и реле. Измерительные трансформаторы должны иметь постоянный коэф­фициент трансформации при всех режимах работы и постоянный сдвиг по фазе (180°) между векторами вторичного тока (напря­жения) и первичного тока (напряжения).

Специальные трансформаторы находят применение в системах автоматического регулирования. Например, в схемах угольных ре­гуляторов напряжения используются стабилизирующие трансфор­маторы. В высокочастотных цепях радиоустройств (/>10 000 гц) применяются специальные воздушные трансформаторы.

В зависимости от числа фаз трансформаторы могут быть одно­фазные (рассмотрены ранее) и трехфазные.

Авиационные трехфазные трансформаторы изготовляются трех — стержневымн, на которых расположены три первичные (по числу фаз) и три вторичные обмотки. Обмотки высокого и низкого на­пряжения обычно соединяются в звезду. При этом нулевые точки обмоток высокого напряжения изолируются или соединяются с корпусом самолета.

Заключение

Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Блоки электропитания в устройствах, которым необходимо несколько напряжений различной величины, содержат трансформаторы с несколькими вторичными обмотками или содержат в схеме дополнительные трансформаторы. Например, в телевизоре с помощью трансформаторов получают напряжения от 5 вольт (для питания микросхем и транзисторов) до нескольких киловольт (для питания анода кинескопа через умножитель напряжения).

В прошлом в основном применялись трансформаторы, работающие с частотой электросети, то есть 50-60 Гц.

В схемах питания современных радиотехнических и электронных устройств (например в блоках питания персональных компьютеров) широко применяются высокочастотные импульсные трансформаторы. В импульсных блоках питанияпеременное напряжение сети сперва выпрямляют, а затем преобразуют при помощи инвертора в высокочастотные импульсы. Система управления с помощью широтно-импульсной модуляции (ШИМ) позволяет стабилизировать напряжение. После чего импульсы высокой частоты подаются на импульсный трансформатор, на выходе с которого, после выпрямления и фильтрации получают стабильное постоянное напряжение.

В прошлом сетевой трансформатор (на 50-60 Гц) был одной из самых тяжёлых деталей многих приборов. Дело в том, что линейные размеры трансформатора определяются передаваемой им мощностью, причём оказывается, что линейный размер сетевого трансформатора примерно пропорционален мощности в степени 1/4. Размер трансформатора можно уменьшить, если увеличить частоту переменного тока. Поэтому современные импульсные блоки питания при одинаковой мощности значительно легче.

Трансформаторы 50-60 Гц, несмотря на их недостатки, продолжают использовать в схемах питания, в тех случаях, когда надо обеспечить минимальный уровень высокочастотных помех, например при высококачественном звуковоспроизведении.

Литература

·        Сапожников А. В. Конструирование трансформаторов. М.: Госэнергоиздат. 1959.

·        Пиотровский Л. М. Электрические машины, Л., «Энергия», 1972.

·        Web-сайт: wikipedia.org

·        Web-сайт: ooobskspetsavia.ru
