Введение

Современные процессы переработки направлены на использование богатейшего химического потенциала нефти, обусловленного широким групповым составом углеводородов и гетероатомных соединений.

Цель переработки нефти - производство нефтепродуктов, прежде всего, различных топлив и сырья для последующей химической переработки.

Выбор направления переработки нефти и ассортимента получаемых нефтепродуктов определяется физико-химическими свойствами нефти, уровнем развития техники нефтепереработки и потребностями в товарных нефтепродуктах данного экономического района. Комплексная нефтехимическая переработка нефти - это большой ассортимент нефтехимических продуктов и, в связи с этим, наибольшим числом технологических установок и высокими капиталовложениями. Это сложное сочетание предприятий, на которых помимо выработки высококачественных моторных масел и топлив не только проводится подготовка сырья (олефинов, ароматических, нормальных и изопарафиновых углеводородов и др.) для тяжелого органического синтеза, но и осуществляются сложнейшие физико-химические процессы, связанные с производством азотных удобрений, синтетического каучука, пластмасс, моющих средств, фенола, ацетона, спиртов

Для получения нужных органических веществ, повышения качества моторных топлив и их очистки от вредных примесей в промышленности нефтяные фракции и индивидуальные углеводороды подвергают термическому (термический крекинг, пиролиз, коксование), термокаталитическому (каталитический крекинг, каталитический риформинг, изомеризация, алкилирование) воздействию и гидрогенизации (гидроочистка и гидрокрекинг).

Тема курсовой работы «Процессы, углубляющие переработку нефти на примере гидрогенизации, выбор технологической схемы»

Цель работы – систематическое повторение теоретических знаний по дисциплине «Процессы и аппараты» и получение практических навыков по технологическому процессу переработки нефти процессом гидрогенизации - математическому расчету  и построением технологической схемы.

В работе показаны методы и процессы переработки нефти.

1.                Теоретический раздел

1.1.         Подготовка нефти к переработке.

Извлеченная из скважин сырая нефть содержит попутные газы (50-100 м³/т), пластовую воду (200-300 кг/т) и растворенные в воде минеральные соли (10-15 кг/т), которые отрицательно сказываются на транспортировке, хранении и последующей переработке ее. Поэтому, подготовка нефти к переработке обязательно включает следующие операции:

- удаление попутных (растворенных в нефти) газов или стабилизация нефти;

-- обессоливание нефти;

-- обезвоживание (дегидратация) нефти.

На крупных месторождениях нефти эти операции объединены в единую систему, включающую сбор, транспортировку и обработку нефти, газа и воды.

Сырая нефть из скважин  под собственным давлением направляется к групповым замерным установкам (ГЗУ), в которых нефтяной газ отделяется от жидкости и замеряются количества этих продуктов. Затем газ вновь смешивается с нефтью и водой и полученная смесь подается по коллектору (длиной до 8 км) в дожимную насосную станцию, где газ отделяется от нефти. Газ поступает на газоперерабатывающий завод (ГПЗ), а частично дегазированная нефть направляется на установку подготовки нефти (УПН). На УПН проводятся операции окончательной дегазации, обессоливания и обезвоживания нефти. Газ далее направляется на ГПЗ, а вода - на установку очистки. Очищенная вода закачивается насосами  в нефтяной пласт через нагнетательные скважины. Обессоленная и обезвоженная нефть из УПН поступает в герметизированные резервуары, из которых насосами перекачивается в установку «Рубин» для определения качества и количества нефти. При удовлетворительном результате нефть подается в товарные резервуары и из них в магистральный нефтепровод, транспортирующий нефть на нефтеперерабатывающие заводы. При неудовлетворительном качестве подготовки нефти она возвращается из установки «Рубин» в УПН.

В настоящее время разрабатываются методы магистральной транспортировки газонасыщенных нефтей, то есть доставки потребителю нефти и газа по одному трубопроводу. Это позволяет уменьшить расход энергии на перекачку продукта за счет снижения его вязкости и более полно утилизировать попутные нефтяные газы.

Стабилизация нефти. Сырая нефть содержит значительное количество растворенных в ней легких углеводородов C₁ - C₄. При транспортировке и хранении нефти они могут выделяться, вследствие чего состав нефти будет меняться. Чтобы избежать потери газа и вместе с ним легких бензиновых фракций и предотвратить загрязнение атмосферы, эти продукты должны быть извлечены из нефти до ее переработки. Подобный процесс выделения легких углеводородов из нефти в виде попутного газа называется стабилизацией нефти.

Обессоливание и обезвоживание нефти. Удаление из нефти солей и воды происходит на промысловых установках подготовки нефти и непосредственно на нефтеперерабатывающих заводах (НПЗ).

В обоих случаях процессы обессоливания и обезвоживания нефти связаны с необходимостью разрушения эмульсий, которые образует с нефтью вода. После обработки содержание воды и хлоридов металлов в нефти снижается на первой стадии до 0,5- 1,0% и 100-1800 мг/л соответственно, и на второй стадии до 0,05-0,1% и 3-5 мг/л.

Для разрушения нефтяных эмульсий используются механические (отстаивание), термические (нагревание), химические и электрические методы.

Установки электротермохимического удаления солей и воды или электрообессоливающие установки (ЭЛОУ) используются как на промыслах, так и на нефтеперегонных заводах. В этом методе разрушение нефтяной эмульсии происходит в аппаратах - электродегидрататорах под воздействием переменного тока напряжением 30-45 кВ, что вызывает передвижение и слипание капель воды, содержащих соли, и ее отделение от нефти.

Обессоливание и обезвоживание нефти увеличивает сроки межремонтной работы установок гонки нефти и снижает расход тепла, а также уменьшает расход реагентов и катализаторов в процессах вторичной переработки нефтепродуктов.

1.2.         Первичная переработка нефти

Переработка нефти начинается с ее первичной перегонки. Этот процесс является изобретением технологов-нефтяников и основан на свойстве нефти. Нефть - сложная смесь взаимно растворимых углеводородов, имеющих различные температуры начала кипения. В упрощенном виде: чем длиннее молекула углеводорода, тем выше его точка кипения.

Сырьем для установок первичной перегонки служат нефть и газовый конденсат. Их разделяют на фракции для последующей переработки или использования как товарных продуктов. При первичной переработке нефти проводят ее атмосферную перегонку и вакуумную перегонку мазута. Эти процессы осуществляют на атмосферных трубчатых (АТ) установках и вакуумных трубчатых (ВТ) установках.

При первичной перегонке нефти получают широкий ассортимент фракций и нефтепродуктов, различающихся по границам температур кипения, углеводородному и химическому составу, вязкости, температурам вспышки, застывания и другим свойствам.

Бензиновая фракция с пределами выкипания 28-180°С преимущественно подвергается вторичной перегонке для получения узких фракций (28-63, 62-85, 85-105°С). Эти фракции служат сырьем для процессов изомеризации, каталитического риформинга с целью получения индивидуальных ароматических углеводородов (бензола, толуола, ксилолов), высокооктановых компонентов автомобильных и авиационных бензинов, а также в качестве сырья для пиролиза при получении этилена.

Керосиновая фракция с температурами выкипания 120-230°С используется как топливо для реактивных двигателей; фракцию 150-280°С из малосернистых нефтей используют как осветительные керосины; фракцию 140-200 С - как растворитель для лакокрасочной промышленности.

Дизельная фракция с температурами выкипания 140 - 320°С используется в качестве дизельного топлива зимнего, фракция 180 - 360°С - в качестве летнего. Фракция 200-320°С из высокопарафиновой нефти используется как сырье для получения жидких парафинов.

Мазут применяется как котельное топливо или в качестве сырья установок вакуумной перегонки, а также термического, каталитического крекинга и гидрокрекинга.

Вакуумный газойль (350 - 500°С) используется в качестве сырья каталитического крекинга и гидрокрекинга.

Узкие масляные фракции с пределами выкипания (320 - 400°С, 320 -420,...,450 - 500°С) используют как сырье для производства минеральных масел различного назначения и твердых парафинов.

Гудрон  - остаток вакуумной перегонки мазута - подвергают деасфальтизации, коксованию, используют в производстве битума.

1.3.         Вторичная переработка нефти

Полученные при перегонке с помощью физических процессов нефтепродукты отправляются на другие пределы, в которых используются различные химические реакции. Химические процессы, составляющие основу вторичной переработки, позволяют максимально использовать энергетический и химический потенциал углеводородов. Классификация методов вторичной переработки нефти приведена ниже.

Таблица 1 - Методы вторичной переработки нефти:

Термические:	Каталитические:
Термический крекинг	Каталитический крекинг
Коксование	Реформинг
Продолжение таблицы 1.
Пиролиз	Гидрогенизационные процессы

Термический крекинг - высокотемпературная переработка углеводородов нефти с целью получения высококачественного топлива. Различают несколько видов термического крекинга.

Неглубокий термический крекинг при температурах 480- 490°С и давлении 1,5 - 2,0 МПа для получения котельного топлива из высоковязкого исходного сырья: мазута и гудрона.

Глубокий (жидкофазный) крекинг при температурах 500-540°С и давлении выше 5,0 МПа применяется для получения бензина с антидетонационными характеристиками из лигроиновых, керосиновых и газойлевых фракций. Крекинг-бензины содержат в своем составе значительное количество непредельных и ароматических углеводородов.

Высокотемпературный (парофазный) крекинг при температурах 580- 600°С и давлении 0,2-0,3 МПа применяется для получения бензина с высокими октановыми числами из керосино-газойлевых фракций. Попутно получают газ, содержащий значительное количество непредельных углеводородов.

Побочными продуктами термического крекинга являются газ, крекинг-остаток, обогащенный высокомолекулярными углеводородами, и тяжелая смола.

Пиролиз используется для разложения углеводородов при 700-900°С и давлении 1,0-1,2 МПа. С его помощью получают газообразные непредельные углеводороды, в основном этилен и пропилен. Побочными продуктами пиролиза являются смолы пиролиза и предельные газы метан и этан. Из смолы пиролиза извлекают ароматические углеводороды бензол, толуол, и ксилолы. Другим направлением высокотемпературного пиролиза

(1200-2000 °С) является получение сажи (технического углерода) из углеводородных фракций, содержащий более 60% ароматических углеводородов.

Коксование - высокотемпературный (490-520°С и 0,2-0,6 МПа) процесс получения электродного или топливного кокса из нефтяных остатков. Это пек, полученный из смолы пиролиза, мазут и гудрон.

Термическая деструкция углеводородов - это их расщепление на части под воздействием температуры. Однако при температурах 500-900° С протекают не только реакции распада вещества, но одновременно и реакции синтеза.

Алканы в условиях термического крекинга распадаются с образованием парафина и олефина. Метан в условиях крекинга не распадается. Низкомолекулярные алканы могут подвергаться реакции дегидрирования:

С4Н10 - СН4 + С3Н6(0,6)

С2Н6 +С2Н4 ( 0,3)

С4Н8 + Н2 (0,1)

Здесь в скобках рядом с реакциями приводится доля продукта по данному направлению. При распаде молекулы на неравные осколки углеводород с меньшим молекулярным весом получается предельным, а с большим - непредельным.

Ароматические углеводороды с низким числом углеродных атомов в цепи термически устойчивы и поэтому накапливаются в продуктах термических процессов. В условиях термических процессов они способны конденсироваться с выделением водорода. В результате получается твердый углеродистый осадок - кокс или сажа.

Влиять на состав продуктов термического процесса можно изменением температуры, давлением и временем контакта. При повышении температуры в продуктах накапливаются газообразные и твердые вещества и снижается доля жидких продуктов. При этом жидкие продукты обогащаются ароматическими соединениями, а газ - водородом и низшими углеводородами.

Снижение давления благоприятствует реакциям дегидрирования, большему выходу водорода и газообразных продуктов непредельного характера. Продолжительность контакта увеличивает долю высоковязких жидкостей (смол), твердых (кокса) и газообразных веществ.

С учетом вышеизложенного жидкофазный крекинг, целью которого является получение автомобильных бензинов, следует проводить при невысоких температурах, повышенном давлении во избежании сильного газообразования, с постоянным отводом целевого продукта для предотвращения вторичных реакций синтеза.

Каталитический крекинг  -  это процесс разложения высокомолекулярных углеводородов при 470 - 540°С и давлении 0,13 - 0,15 МПа в присутствии катализаторов. В крекинг - установке происходит несколько процессов, основным из которых является превращение тяжелых фракций в бензин. Помимо бензина продуктом крекинга является полный набор углеводородов от метана до тяжелого газойля и остатка, включая кокс.

Риформинг - это каталитический процесс переработки низкооктановых бензиновых фракций при температурах 480 - 540°С и давлении 2,0 - 4 МПа. Продуктом является высокооктановый компонент товарного автомобильного бензина с октановым числом до 100 и ароматические углеводороды (бензол, толуол, ксилолы). Сырьем являются бензиновые фракции, содержащие все типы углеводородов.

Гидрогенизационные процессы переработки нефтяных фракций проводятся в присутствии водорода и катализаторов при 260 - 430°С и давлении 2 - 32 МПа. Эти процессы увеличивают выход светлых нефтепродуктов и обеспечивают удаление примесей серы, кислорода и азота.

К гидрогенизационным процессам обычно относят: гидроочистку топливных (и масляных) фракций с целью удаления гетеросоединений сырья, а при более жестком режиме - гидрирования ароматических углеводородов; гидрообессеривание тяжелых нефтяных остатков с целью получения малосернистых котельных топлив или сырья для последующей глубокой его переработки (например, процессами каталитического крекинга).

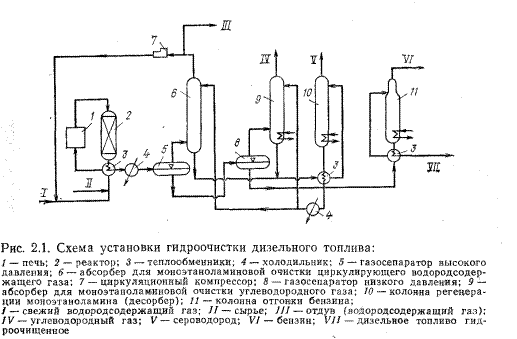

1.4.         Процесс гидрогенизации.

Как известно, недостатком крекинга яв­ляется образование кокса, что обусловливает значительное умень­шение выхода крекинг - бензина. Для устранения коксообразования при крекинге необходим ввод водорода, восполняющего убыль из - за разложения легких продуктов, богатых водородом. Поэтому логическим продолжением обычного крекинга является крекинг в присутствии водорода. Промышленные процессы такого типа име­нуются гидрогенизационными. Гидрогенизация есть совокупность реакций присоединения водо­рода, протекающих под влиянием катализаторов в соответствую­щих условиях. Процессы гидрогенизации при нормальном давле­нии не нашли применения в нефтяной промышленности, так как они требуют очень «нежных» катализаторов (легко отравляемых сернистыми и другими вредными соединениями, всегда присут­ствующими в нефтепродуктах). При высокой температуре повы­шенное давление водорода не только предохраняет ароматические углеводороды от конденсации, но также способствует разложению нежелательных высококонденсированных ароматических углево­дородов. Гидрогенизационные процессы, применяемые в нефтяной про­мышленности, протекают в присутствии катализаторов при 250 - 430 °С, 300 -320 ат, объемной скорости 0,5 - 10 ч -  и циркуляции водородсодержащего газа 360—600 м3/м сырья. При этом про­исходит разложение высокомолекулярных соединений, в том числе содержащих серу и азот, с образованием сероводорода и аммиака. Катализаторы, применяемые при гидрогенизации, выполняют в основном две функции: гидрирующую (реакции с сернистыми, кислородными и азотистыми соединения­ми) и расщепляющую (крекирующую). В зависимости от свойств катализатора, от режима, качества сырья и целевого продукта гидрогенизационные процессы значи­тельно отличаются друг от друга. Эти процессы можно применять для синтеза ряда продуктов, например аммиака и метилового спир­та. С ними связано, производство твердых жиров из жидких, а также получение более качественных продуктов из угольных и сланцевых смол. В нефтеперерабатывающей промышленности применением гидрогенизационных процессов решена важная проблема переработки сернистых и высокосернистых нефтей с получением высококачественных нефтепродуктов и серы или серной кислоты. Направление и выбор конкретного процесса, как и подбор тех­нологии, зависят от цели, которую ставят производственники. Ос­новной целью гидрирования (или гидроочистки) обычно является улучшение качества продукта без значительного изменения его углеводородного состава. В других случаях требуется получать продукты с измененным углеводородным составом, и тогда прихо­дится осуществлять процессы деструктивной гидрогенизации и гидрокрекинга. В исследование гидрогенизационных процессов большой вклад внесли Н. Д. Зелинский, А. Е. Фаворский, С. В. Лебедев, С. А. Фокин, В. Н. Ипатьев, И. Д. Тиличеев, Д. И. Орочко, М. С. Немцов и В. П. Молдавский. Большое значение имеет проблема обеспечения гидрогенизационных установок водородом. Расход водорода зависит от условий процесса и состава перерабатываемого сырья. Чем выше давление и содержание серы в сырье, тем больше расход водорода. Так, при увеличении давления в три раза расход водорода возрастает в 3,2—3,3 раза. Расход водорода тем выше, чем большую роль в процессе играет крекирующая функция катализатора. Меньше всего водорода расходуется при гидроочистке дистиллятов, т. е. в процессах, где преобладает гидрирующая функция катализатора. При переработке фракций из одной и той же нефти расход во­дорода увеличивается по мере увеличения молекулярного веса фракции. Следует отметить, что специально получаемый водород значительно дороже водорода, получаемого при каталитическом риформинге.

 Основные параметры процессов. К основным параметрам гидрогенизационных процессов, как и других каталитических процессов, описанных ранее, относятся температура, давление, объемная ско­рость подачи сырья, количество циркулирующего водородсодержащего газа и содержание в нем водорода.

С повышением температуры жесткость процесса возрастает, что приводит к снижению содержания серы, азота, кислорода и металлов в продуктах гидрогенизации. По мере повы­шения температуры расход водорода увеличивается, а затем может несколько снизиться, так как могут начаться реакции дегидриро­вания. При гидроочистке темпе­ратуру поддерживают в пределах 260—415 °С. Если температура выше, например 400—455 °С, преобладающими становятся реакции гидрокрекинга.

Давление в гидрогенизационных процессах следует рассматри­вать комплексно — учитывать общее давление в системе и пар­циальное давление водорода в циркулирующем газе. С повышением парциального давления водорода увеличивается скорость гидриро­вания и достигается более полное удаление серы, азота, кислорода и металлов, а также насыщение непредельных углеводородов; на катализаторах, вызывающих деструкцию (гидрокрекинг), снижает­ся содержание ароматических углеводородов и асфальтенов и уменьшается закоксованность катализаторов, что увеличивает срок их службы. Целесообразно также поддерживать содержа­ние водорода в циркулирующем газе на максимально возможном уровне. Влияние парциального давления водорода на процесс гидро­очистки показано на рисунке 1. Процесс гидроочистки лучше вести при повышенном парциаль­ном давлении водорода - в циркулирующем газе должно быть 75 - 90 объемн.% , Н2 (во всяком случае, не менее 60 объемн,%).

Рисунок 1.

Влияние парциального давления водорода на степень гидрирования сернистых соединений в тяжелом циркулирующем крекинг-газойля: 1- степень обессеривания; 2 - расход водорода; 3 - снижение коксуемости. Если ресурсы водорода недостаточны, чтобы поддерживать данный режим, парциальное давление водорода приходится снижать, а для уменьшения расхода водорода - повышать температуру. Послед­нее обеспечивает усиление дегидрогенизации нафтеновых углево­дородов. Однако значительное повышение температуры усиливает реакции гидрокрекинга, что нежелательно, так как это уменьшает выход целевых продуктов и сокращает срок службы катализатора. Снижение давления в реакторах гидроочистки с 40 - 50 до 28 - 30 ат позволило сократить расход водорода на установке на 30% без ухудшения качества очистки.

Объемная скорость подачи сырья может сильно влиять на ре­зультаты гидрогенизации. Повышение скорости ведет к снижению интенсивности реакций, вследствие этого снижаются расход водо­рода и коксообразование. Чем легче продукт, подвергаемый гидри­рованию, тем более высокую объемную скорость можно поддер­живать в процессе. Обычно объемную скорость поддерживают на уровне 0,5 - 7 ч. При переработке продуктов, полученных из вторичных процес­сов, объемную скорость приходится снижать по сравнению со ско­ростью переработки продуктов такого же фракционного состава, но полученных при первичной переработке нефти. Так, при пере­работке фракции 240 - 350 °С первичной переработки сернистой нефти типа Ромашкинской объемную скорость можно поддержи­вать на уровне 4 ч, а при переработке такой же фракции и из той же нефти, но полученной на установках вторичной переработки (термического и каталитического крекинга), объемную скорость приходится снижать до 2 - 1,5 ч.

Важное значение имеет и содержание серы в перерабатываемом сырье: чем оно выше, тем ниже должна быть объемная скорость, так как скорость гидрирования органических сернистых соединений выше, чем для других соединений (за исключением кислородсодер­жащих). Выбор объемной скорости в значительной степени зависит от природы и фракционного состава сырья, а также от технологии его получения (первичная перегонка или вторичные процессы). При переработке того или иного сырья необходимо выдерживать объем­ные скорости, соответствующие данному сырью. Если на установ­ку направляется новый вид сырья, приходится менять объемную скорость, при этом меняется производительность установки и дру­гие параметры технологического режима. Если новое сырье, по сравнению с ранее перерабатываемым, позволяет повысить объем­ную скорость, производитель­ность установки будет повы­шаться.

Скорость гидрирования зависит не только от режима, но и от фазового состояния, актив­ности и структуры катализатора. Температура влияет не только на скорость реакций, протекаю­щих на поверхности катализатора, но и на диффузию (особенно в гетерофазных системах) к активным центрам внутри катализатора. Вследствие увеличения летучести углеводородов при повышении температуры уменьшается количество жидкой фазы, что ведет к увеличению скорости диффузии. Повышение температуры в целях увеличения скорости реакции может привести к нежелательным реакциям, что значительно снижает выход целевых продуктов в результате образования большого количества газа и кокса.

2.        Расчетная часть

2.1.         Выход продуктов процесса каталитического крекинга.

На установке гидрокрекинга (давление 9,5 МПа) можно получать  тя  -

желый газойль с пониженной плотностью и полным отсутствием полиарома-

тических углеводородов  Такой  газойль  имеет низкий  индекс   корреляции

(<20) и является удовлетворительным сырьем для процесса пиролиза, обеспе-

чивающим выход этилена на уровне 30% мас. при применении современных

трубчатых печей пиролиза /9, 11, 15, 19/.

В качестве сырья для  установок гидрокрекинга и  каткрекинга   применя- ется вакуумный дистиллят  широкого фракционного  состава (360-600°С), вы-

ход которого, для двинской нефти составляет:

7 000 000 × 0,2245 × 0,95 = 1 570 000 т/год

где 7 000 000 – мощность НПЗ, млн. т/год;

0,2245 – выход вакуумного дистиллята (360-600°С) на нефть;

0,95 – выход гидроочищенного дистиллята.

Из   этого  количества  сырья  для  установок   гидрокрекинга   берется   850 000

т/год с целью производства  тяжелого газойля – сырья  для  процесса   пироли  -

за. Тогда установка каткрекинга будет иметь производительность:

1 570 000 - 850 000 = 720 000 т/год.

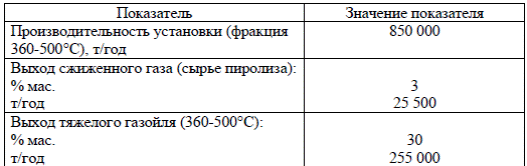

На основании литературных данных в таблице 3 представлены результаты расчета количества сырья для процесса пиролиза, получаемого на установке гидрокрекинга /9, 11, 19/.

Таблица 3 – Выход сырья для процесса пиролиза на установке гидрокрекинга

Таким образом, для пиролиза на установках АВТ, каткрекинга и гидро-

крекинга получается сырье в количестве 421 500 т/год

в т.ч. рефлюкс с АВТ – 56 000 т/год;

рефлюкс с каткрекнига - 60 000 т/год;

рафинат с катриформинга – 150 000 т/год;

рефлюкс с гидрокрекинга – 25 500 т/год;

тяжелый газойль с гидрокрекинга – 130 000 т/год.

Этого количества сырья недостаточно, чтобы обеспечить производство

этилена на уровне 200000 т/год.

В связи с этим в сырье процесса пиролиза вовлекается гидроочищенное

прямогонное дизельное топливо в количестве:

670 000 – 421 500 = 250 000 т/год,

где,  670 000 – количество сырья для процесса пиролиза при производстве 200

000 т/год этилена, т/год.

В итоге на установке пиролиза (ЭП-200) получается этилен и пропилен

в количестве:

670 000 × (0,3 + 0,15) = 300 000 т/год

или

7 000 000 × 100 / 300 000 = 4,2% на нефть,

где, 0,3 и 0,15 – выход этилена и пропилена на сырье пиролиза, соответствен-

но.

Для производства жидких парафинов применяется процесс карбамидной

депарафинизации дизельных фракций или процесс адсорбции на цеолитах.

Производство жидких парафинов должно быть не менее 100 000 т/год при

содержании парафинов в сырье не менее 20% для обеспечения удовлетво-

рительной рентабельности их производства, что составляет около 1,4% на

нефть. В зависимости от применения жидких парафинов на установке АВТ

получают дизельные фракции соответствующего фракционного состава.

Например, если жидкие парафины применяют для производства a-

олефинов для депарафинизации получают фракцию дизельного топлива

240-380°С, для производства СЖК – фракция 240-370°С и т.п. /5/. Кроме то-

го производство продуктов для нефтехимического синтеза на НПЗ увеличи-

вается за счет производства серной кислоты или элементарной серы, при-

менения смолы пиролиза и ароматических углеводородов из гидростабиль-

ного бензина пиролиза.

В итоге на НПЗ мощностью 7 000 000 т/год двинской нефти можно по-

лучить продуктов для нефтехимического синтеза не менее 8,6 % мас. на

нефть:

140

ароматические углеводороды 3%

низшие олефины (этилен, пропилен) 4,2%

жидкие парафины 1,4%

ИТОГО 8,6%

С учетом производства серы, смолы пиролиза и т.п. выход этих продук-

тов будет значительно выше 8,6% на нефть, который определяется более точ-

но после составления материального баланса установок и НПЗ в целом.

Кроме вышеуказанных установок, обеспечивающих заданную глубину

переработки нефти и выход продуктов для нефтехимического синтеза, в по-

точную схему переработки включаются установки АГФУ для газов каталити-

ческого крекинга и ART, производства МТБЭ, диизопропилового эфира (ДИ-

ПЭ), алкилирование изобутана олефинами, производства серной кислоты и

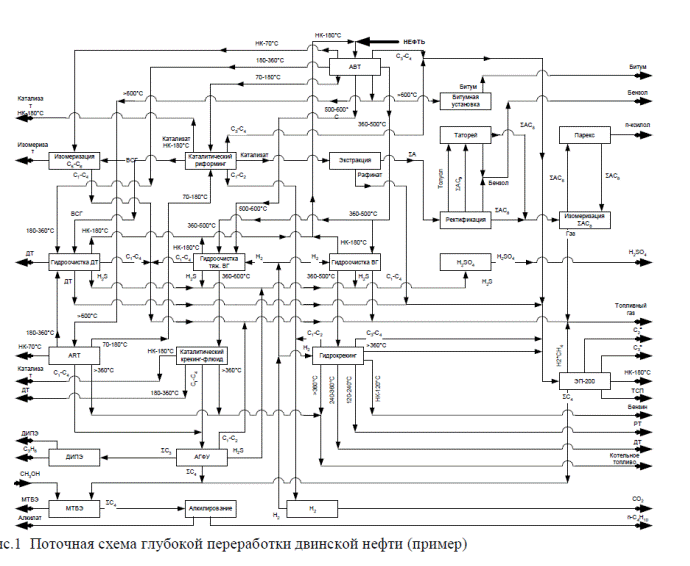

водорода. В окончательном виде поточная схема глубокой переработки нефти

представлена на рис.1

Выход продуктов процесса крекинга смеси ГВГО и мазута принимаем

по данным фирмы UOP для МНПЗ, который представлен в таблице 4.4.

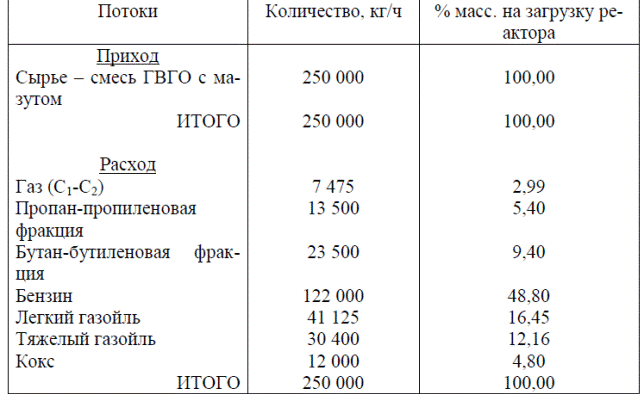

Таблица 4.4 – Материальный баланс процесса

Для данного материального баланса процесса глубина крекинга состав-

Ляет:

ГК = Г + Б + К = 17,79 + 48,80 + 4,80 = 71,60%,

где  Г, Б, К – выход газа, бензина и кокса, соответственно, % масс. на сырье.

2.2.Состав газообразных фракций

Состав газообразных фракций и выход их компонентов на сырье прини-

по данным МНПЗ (см. таблица 4.5).

продуктов

Плотность при  t 20°С, p20  =0,744

Малярная масса :

МБ = 103 = 69 + 0,18 · 105°С + 0,0014 · 1052

при  характеризующем факторе (К – фактор)

где 105°С (378 К) – температура выкипания 50% бензина, °С (К);

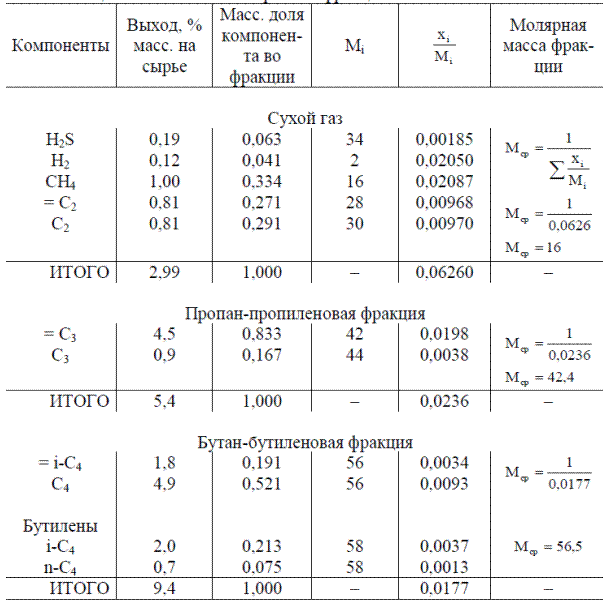

Таблица 4. 5 – Состав газообразных фракций

0,748 – плотность бензина при 15°С.

0,748 = 0,744 + 0,0042 (см. Гуревич И.Л. ТПНГ. Ч.1, стр.39).

Надо обратить внимание на выход сероводорода и иметь в виду, что вы-

ход сероводорода при каталитическом крекинге составляет ~38% от содержа-

ния серы в сырье (0,19/0,5), где 0,5 – содержание серы в сырье.

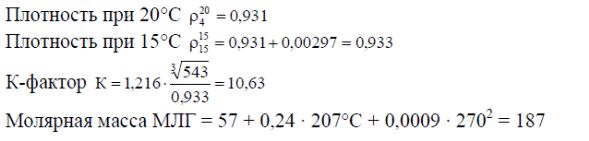

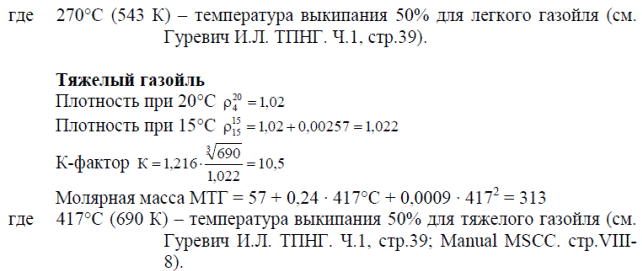

Легкий газойль

При расчете тепловых балансов энтальпии газообразных   продуктов

приняты на основе их молярной массы,  т.е. были приняты зависимости   эн -

тальпии от температуры для метана, пропана, бутана, которые были установ-

лены при расчете реактора катриформинга. Для паров сырья и жидких  про -

дуктов энтальпии определены на основе уравнения Воинова Б.П. (см. Гуревич

И.Л. ТПНГ. Ч.1, стр.71).

2.3.         Расчет первой реакционной зоны реактора.

Учитывая то, что в первой зоне пары сырья контактируют со свежим (регенериро-ванным) катализатором, а во второй и третьей зонах контакт паров сырья происходит с частично закоксованным катализатором, обладающим меньшей активностью, принимаем, что в первой зоне достигается глубина крекинга на 30% выше чем в других зонах, т.е. 72,5 · 1,3 = 94,2% от общей глубины крекинга.

Следовательно, в первой зоне глубина крекинга составит 71,6 · 0,942 = 67,48%

Для расчета принимаем 67%. Необходимо,  чтобы при   этой   глубине   кре -

кинга (67%) средняя температура реакционной смеси была не ниже 520-525°С

для получения максимального выхода бензина. Далее эта температура под-

тверждается расчетом теплового баланса этой зоны .

2.4 Температура выхода реакционной смеси из первой зоны.

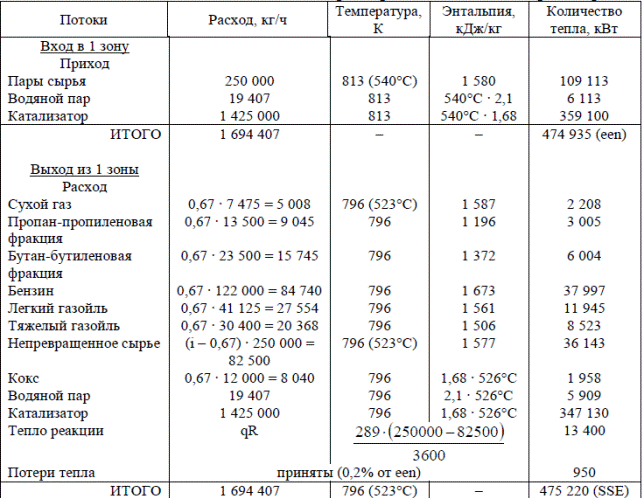

Эта температура устанавливается на основе теплового баланса для первой

 зоны реактора (см. табл. 4.6). Принимается, что через первую зону прохо-

дит 97% циркулирующего катализатора, т.е.

1469000 · 0,97 = 1425000 кг/ч

где, 146900 – масса циркулирующего катализатора, т.е. масса катализатора

на выходе из стояка совместно с парами сырья, кг/ч;

3% катализатора осаждается из-за потери скорости его частиц при соприкос

новении со стенкой реактора.

Теплота реакции крекинга принята 289 кДж/кг сырья по данным фирмы

UOP (см. Manual MSCC, стр.VIII-27).

В первую реакционную зону поступает водяной пар из отпарной зоны

реактора в дополнение к водяному пару, полученному из кислой воды (12500

кг/ч) и затраченного на диспергирования сырья (2500 кг/ч). Расход водяного

пара, поступающего в первую зону из отпарной принимаем 3 кг/т циркули-

рующего катализатора или

3* 1469000/1000 = 4407 кг/ч (см. Manual MSCC, стр.III-7)

Общий расход водяного пара в первую зону составляет

12500 + 2500 + 4407 = 19407 кг/ч

Таблица 4.6 Тепловой баланс первой реакционной зоны реактора

Температуру равную 791 К (523°С) на выходе реакционной смеси из

первой зоны можно считать удовлетворительной.

Заключение

Наряду с большим количественным ростом, важной народнохозяйственной задачей нефтеперерабатывающей промышленности в ближайшие годы должно быть резкое улучшение качества бензинов, дизельных топлив, смазочных масел и других нефтепродуктов, а также полное обеспечение промышленности нефтехимического синтеза необходимым и высококачественным сырьем и полупродуктами.

Добыча и переработка нефти - дело непростое. Углубление переработки нефти позволяет выйти на целую гамму синтетических продуктов и материалов - пластмассы, каучуки, шину и др. они являются не только ценными экспортными продуктами, но и создают в ходе переработки сотни тысяч новых рабочих мест.

Разработана поточная схема НПЗ мощностью 7 млн. т/год двинской

нефти, позволяющая иметь выход суммы светлых 75% (при плане 72%)  и

нефтехимических продуктов 5% (при плане 4%), приведен расчет основных

аппаратов (печи, реакционной камеры, теплообменников) установки катали-

тического крекинга мощностью 0,8 млн. т/год и материальный баланс уста-

новок НПЗ в целом. Глубина переработки нефти обеспечена за счет приме-

нения установок гидрокрекинга, каталитического крекинга и АRT.

Увеличение объема производства нефтепродуктов, расширение их ассортимента и улучшение качества - основные задачи, по­ставленные перед нефтеперерабатывающей промышленностью в настоящее время. Решение этих задач в условиях, когда непрерывно возрастает доля переработки сернистых и высокосер­нистых, а за последние годы и высокопарафинистых нефтей, потре­бовало изменения технологии переработки нефти. Большое значение приобрели вторичные и, особенно, каталитические процессы. Производство топлив, отвечающих современным требова­ниям, невозможно без применения таких процессов, как каталити­ческий крекинг, каталитический риформинг, гидроочистка, алкилирование и изомеризация, а в некоторых случаях –гидрокрекинг.

Фракции (дистилляты), получаемые в ходе первичной и вторичной переработки нефти, содержат в своем составе различные примеси. В светлых нефтепродуктах нежелательными примесями являются сернистые соединения, нафтеновые кислоты, непредельные соединения, смолы и твердые парафины.

Гидроочистка применяется для удаления из сернистых соединений из топлив. Для этого в присутствии катализатора используют водород, который вытесняет из дистиллятов серу в виде сероводорода.

Промыш­ленные процессы основаны на контактировании сырья с активным катализатором в соответствующих условиях, при которых 95 - 99 вес. % исходного сырья превращается в очищенный продукт (гидрогенизат), одновременно образуется незначительное количество бензина. Для восстановления активности катализатор регенерируют. Наибольшее распространение получили установки с циркули­рующим катализатором в движущемся потоке и псевдоожиженном, или кипящем слое.

Список использованной литературы.

1.                Александрова В.И. Потребление нефти и ее продуктов (научно-технический журнал). - Изд-во МГГУ,- 2009. - 31 с.

2.                 Вержичинская С.В., Дигуров Н.Г., Синицин С.А. Химия и технология нефти и газа: учебное пособие. - М., 2007. - 400 с.

3.                Гуревич И.Л. Технология переработки нефти и газа, - М., 2002. - 360 с.

4.                Классификация продуктов переработки нефти (научно-технический журнал). - Изд-во МГГУ, - 2009. - 300 с.

5.                Мстиславская Л.П., Павлинич М.Ф., Филиппов В.П. Основы нефтегазового производства. - М.: ФГУП Изд-во "Нефть и газ", 2005. - 276 с.

6.                Орочко Д.И., Сулимов А.Д., Осипов Л.Н. Гидрогенизационные процессы в нефтепереработке. М., «Химия», 2001.

7.                Пичугин А.П. Переработка нефти. М., Гостоопттехиздат, 2010.

8.                Смидович Е.В. Технология переработки нефти и газа. Часть вторая. М., «Химия», 2008.

9.                Суханов В.П. Каталитические процессы в нефтепереработке. М., «Химия», 2003.

10.         Тетельмин В.В., Язев В.А. Нефтегазовое дело. Полный курс. - Изд. Дом "Интеллект", 2009. - 800 с.

11.           Мстиславская  Л.П.,  Павлинич  М.Ф.,  Филиппов В.П.  Основы нефтегазового производства. - М.: ФГУП Изд-во "Нефть и газ", 2005. - 276 с.

12.       Эрих В.Н. Химия нефти и газа. - Изд-во "Химия", 2009. - 284 с.
