Пайка. Пояльные соединения

Министерство социальной политики Украины

Государственный центр занятости

Одесский областной центр занятости

Государственное учебное заведение

«ОДЕССКИЙ ЦЕНТР ПРОФЕССИОНАЛЬНО-ТЕХНИЧЕСКОГО ОБРАЗОВАНИЯ

ГОСУДАРСТВЕННОЙ СЛУЖБЫ ЗАНЯТОСТИ»

Письменная экзаменационная работа

На тему: Пайка. Пояльные соединения

Слушателя группы  42-15

Волохина Максима Геннадиевича

Профессия  7137 «Електромонтажник з освітлення та освітлювальних мереж»

Мастер п/о  Хубетов А.В.

Одесса 2016

Содержание:

1. Введение

2. Физическая сущность пайки……………………………………..……….. стр.

- Капиллярная пайка………………………………………………………….. стр.

- Диффузионная пайка……………………………………………………….. стр.

- Контактно-реактивная пайка……………………………………………….. стр.

- Реактивно-флюсовая пайка………………………………….…………….. стр.

- Пайка-сварка………………………………………………………………….. стр.

3. Материалы для пайки……………………………………..……………….. стр.

- Припой…………………………………………………………………...…….. стр.

- Паяльные флюсы…………………………………………………………….. стр.

4. Способы пайки…………………………………………………..………….. стр.

- Пайка в печах…………………………………………………..…………….. стр.

- Индукционная пайка…………………………………………..…………….. стр.

- Пайка сопротивлением…………………………………….……………….. стр.

- Пайка погружением………………………………………………………….. стр.

- Пайка с радиационным нагревом…………………………..…………….. стр.

- Экзофлюсовая пайка…………………………………………….………….. стр.

- Газопламенная пайка……………………………………………………….. стр.

- Пайка паяльниками………………………………………………………….. стр.

5. Типы паяных соединений………………………………………………….. стр.

6. Подготовка деталей к пайке……………………………………………….. стр.

7. Техника безопасности……………………………………………………….. стр.

- Общие требования охраны труда…………………………………….…….. стр.

- Требования охраны труда перед началом работы………………...…….. стр.

- Требования охраны труда во время работы………………………...…….. стр.

- Требования охраны труда в аварийных ситуаціях……………………….. стр.

- Требования охраны труда по окончании работы……………………….. стр.

8.Используемая литература………………………………………………….. стр.

1. Введение:

Пайка - это процесс получения неразъемного соединения материалов в твердом состоянии при нагреве ниже температуры их автономного плавления при смачивании, растекании и заполнении зазора между ними расплавленным припоем и последующей кристаллизации жидкой фазы с образованием спая.
ГОСТ 17325 «Пайка и лужение. Основные термины и определения» устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области пайки и лужения металлов и неметалических материалов. Преимущества пайки как технологического процесса и преимущества паяных соединений обусловлены главным образом возможностью формирования паяного шва ниже температуры автономного плавления соединяемых материалов. Такое формирование шва происходит в результате неавтономного, контактного плавления паяемого металла в жидком припое, внесенном извне (пайка готовым припоем), либо восстановленным из солей флюса (реактивно-флюсовая пайка), либо образовавшемся при контактно-реактивном плавлении паяемых металлов, контактирующих прослоек или паяемых металлов с прослойками (контактно-реактивная пайка). В отличие от автономного плавления (одностадийного процесса, протекающего в объеме при температуре, равной или выше температуры солидус соединяемых материалов), контактное плавление того же материала протекает при контактном равновесии по поверхности контакта с твердым, жидким, газообразным телом, иными по со ставу; это многостадийный процесс, протекающий по разным механизмам; жидкая фаза при контактном плавлении твердого тела образуется ниже его температуры солидус. Именно поэтому становится возможным общий нагрев паяемого узла или изделия до температуры пайки. Пайка обеспечивает получение бездефектных, прочных и работоспособных в условиях длительной эксплуатации, паяных соединений, если учтены следующие факторы: физико-химические, конструктивные, технологические, эксплуатационные. Возможность образования спая между паяемым металлом и припоем характеризуется паяемостью, т.е. способностью паяемого металла вступать в физико-химическое взаимодействие с расплавленным припоем и образовывать паяное соединение. Но, кроме физико-химических факторов, определяющих природу основного металла, припоя и процессов их взаимодействия, необходимо учитывать технологические факторы, определяющие свойства паяных соединений, такие, как: конструкция паяного соединения, режим пайки, флюсующая среда и др. С точки зрения физико-химических процессов, прочность соединения определяется типом связей, образующихся между твердым и жидким металлами, и зависит от природы основного металла и припоя. Практически пайкой можно соединить все металлы, металлы с неметаллами и неметаллы между собой. Необходимо только обеспечить такую активацию их поверхности, при которой стало бы возможным установление между атомами соединяемых материалов и припоя прочных химических связей.
С точки зрения технологии пайки паяемость есть отношение соединяемых материалов и припоя к основным процессам, происходящим при пайке (нагрев, плавление, смачивание, капиллярное течение, растворно-дифузионное взаимодействие, кристаллизация, охлаждение нагретого металла, деформация, взаимодействие металлов с газами, флюсами, шлаками и т.д.).
Отсутствие или плохая паяемость с этой точки зрения характеризуется отсутствием или плохой связью в зоне спаев, нежелательными изменениями физико-химических свойств основного металла в зоне паяного соединения, склонностью основного металла к образованию горячих и холодных трещин, но и от способа и режима пайки, от флюсующих сред, условий подготовки поверхности под сборку и пайку.
Для образования спая необходимым и достаточным есть смачивание поверхности основного металла расплавом припоя, что определяется возможностью образования между ними химических связей. Смачивание принципиально возможно в любом сочетании основ ной металл - припой при обеспечении соответствующих температур, высокой чистоты поверхности или достаточной термической или другого вида активации. Смачивание характеризует принципиальную возможность пайки конкретного основного металла конкретным припоем. ГОСТ 23904 предусматривает метод определения смачивания материалов припоями. При физической возможности образования спая (физической паяемости) уже в какой-то мере гарантирована паяемость с технологической точки зрения при обеспечении соответствующих условий проведения процесса пайки. ГОСТ 19249 «Соединения паяные. Основные типы и параметры» устанавливает основные типы паяных соединений, конструктивные элементы паяных швов, их обозначение и параметры.

2. Физическая сущность процесса пайки.

Пайкой называется технологический процесс соединения металлических заготовок без их расплавления посредством введения между ними расплавленного промежуточного металла-припоя. Припой имеет температуру плавления более низкую, чем температура соединяемых металлов, и заполняет зазор между соединяемыми поверхностями за счет действия капиллярных сил. При охлаждении припой кристаллизуется и образует прочную связь между заготовками. В процессе пайки наряду с нагревом необходимо удаление окисных пленок с поверхности паяемых металлов.

Образование соединения без расплавления кромок обеспечивает возможность распая, т. е. разъединения паяемых заготовок без нарушения исходных размеров и формы элементов конструкции.

Качество паяного шва во многом зависит от прочности связи припоя с металлом основы. В результате смачивания твердой металлической поверхности между припоем и основным металлом возникает межатомная связь. Эта связь может образоваться при растворении металла основы в расплавленом припое с образованием жидкого раствора, распадающегося при последующей кристаллизации; за счет диффузии составляющих припой элементов в основной твердый металл с образованием твердого раствора; за счет реактивной диффузии между припоем и основным металлом с образованием на границе интерметаллических соединений; за счет бездиффузионной связи в результате межатомного взоимодействия.

Получение паяного соединения состоит из нескольких этапов:

А) Предварительная подготовка паяемых соединений;

Б) Нагрев соединяемых деталей до температуры ниже температуры плавления паяемых деталей;

В) Удаление окисной плёнки с поверхностей паяемых металлов с помощью флюса;

Г) Введение в зазор между паяемыми деталями жидкой полоски припоя;

Д) Взаимодействие между паяемыми деталями и припоем;

Е) Кристаллизация жидкой формы припоя, находящейся между спаевыми деталями;

Пайкой можно соединять любые металлы и их сплавы. В качестве припоя используются чистые металлы (они плавятся при строго фиксированной температуре) и их сплавы (они плавятся в определенном интервале температур).

Разница между температурами начала плавления и полного расплавления называется интервалом кристаллизации. При осуществлении процесса пайки необходимо выполнение температурного условия:

t₁ > t₂ > t₃ > t₄

где t₁ – температура начала плавления материала детали

t₂ – температура нагрева детали при пайке;

t₃ – температура плавления припоя;

t_{4 –} рабочая температура паянного соединения;

По особенностям процесса и технологии пайку можно разделить на капиллярную, диффузионную, контактно-реактивную, реактивно-флюсовую и пайку-сварку.

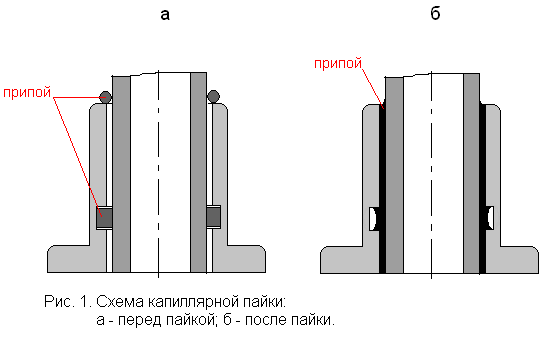

Капиллярная пайка. Припой заполняет зазор между соединяемыми поверхностями и удерживается в нем за счет капиллярных сил. На рис.1 показана схема образования шва. Соединение образуется за счет растворения основы в жидком припое и последующей кристаллизации раствора. Капиллярную пайку используют в тех случаях, когда применяют соединение внахлестку. Однако капиллярное явление присуще всем видам пайки.

Диффузионная пайка. Соединение образуется за счет взаимной диффузии компонентов припоя и паяемых материалов, причем возможно образование в шве твердого раствора или тугоплавких интерметаллов. Для диффузионной пайки необходима продолжительная выдержка при температуре образования паяного шва и после завершения процесса при температуре ниже солидуса припоя.

Контактно-реактивная пайка . При пайке между соединяемыми металлами или соединяемыми металлами и прослойкой другого металла в результате контактного плавления образуется сплав, который заполняет зазор и при кристаллизации образует паяное соединение. На рис.2 показана схема контактно-реактивной пайки.

Реактивно-флюсовая пайка. Припой образуется за счет реакции вытеснения между основным металлом и флюсом. Например, при пайке алюминия с флюсом 3ZnCl₂ + 2Al = 2AlCl₃ + Zn восстановленный цинк является припоем.

Пайка-сварка. Паяное соединение образуется так же, как при сварке плавлением, но в качестве присадочного металла применяют припой.

Наибольшее применение получила капиллярная пайка и пайка-сварка. Диффузионная пайка и контактно-реактивная более трудоемки, но обеспечивают высокое качество соединения и применяются, когда в процессе пайки необходимо обеспечить минимальные зазоры. Качество паяных соединений (прочность, герметичность, надежность и т. д.) зависит от правильного выбора основного металла, припоя, флюса, способа нагрева, величины зазоров, типа соединения.

3. Материалы для пайки.

Припой. Припои для пайки, заполняющие зазор в расплавленном состоянии между соединяемыми заготовками, должны отвечать следующим требованиям:

1) температура их плавления должна быть ниже температуры плавления пая-

емых материалов;

2) они должны хорошо смачивать паяемый материал и легко растекаться по

его поверхности;

3) должны быть достаточно прочными и герметичными;

4) коэффициенты термического расширения припоя и паяемого материала не

должны резко различаться;

5) иметь высокую электропроводность при паянии радиоэлектронных и токопроводящих изделий.

Припои классифицируют по следующим признакам:

А) Химическому составу;

Б) Температуре плавления;

В) Технологическим свойствам;

По химическому составу припои делятся на свинцово-оловянные, серебряные, медно-фосфорные, цинковые, титановые и др.

Все припои по температуре плавления подразделяют на низкотемпературные (t_пл <500^о С), или мягкие припои, и высокотемпературные (t_пл >500^о С), или твердые припои. Припои изготовляют в виде прутков, проволок, листов, полос, спиралей, колец, дисков, зерен и т. д., укладываемых в место соединения.

К низкотемпературным , или мягким припоям относятся оловянно-свинцовые, на основе висмута, индия, кадмия, цинка, олова, свинца. К высокотемпературным или твердым припоям относятся медные, медно-свинцовые, медно-никелевые, с благородными металлами (серебром, золотом, платиной).

По техническим свойствам делятся на самофлюсующиеся (частично удаляют окислы с поверхности металла) и композиционные (состоят из тугоплавких и легкоплавких порошков, позволяющих производить пайку с большими зазорами между деталями).

Изделия из алюминия и его сплавов паяют с припоями на алюминевой основе с кремнием, медью, оловом и другими металлами.

Магний и его сплавы паяют с припоями на основе магния с добавками алюминия, меди, марганца и цинка.

Изделия из коррозионно-стойких сталей и жаропрочных сплавов, работающих при высоких температурах(>500^о С), паяют с припоями на основе железа, марганца, никеля, кобальта, титана, циркония, гафния, ниобия и палладия.

Паяльные флюсы. Эти флюсы применяют для очистки поверхности паяемого металла, а также для снижения поверхностного натяжения и улучшения растекания и смачиваемости жидкого припоя.

Флюс (кроме реактивно-флюсовой пайки) не должен химически взаимодействовать с припоем. Температура плавления флюса должна быть ниже температуры плавления припоя. Флюс в расплавленном и газообразном состояниях должен способствовать смачиванию поверхности основного металла расплавленным припоем. Флюсы могут быть твердые, пастообразные, жидкие и газообразные.

Флюсы классифицируют по признакам:

- Температурному интервалу пайки на низкотемпературные (t<450⁰ C) и высокотемпературные (t>450⁰ C);

- Природе растворителя на водные и неводные;

- Природе активатора на канифольные, галогенидные, фтороборатные, анилиновые, кислотные и т.д.;

- По агрегатному состоянию на твердые, жидкие и пастообразные

Наиболее распространенными паяльными флюсами являются бура

(Na₂ B₄ O₇ ) и борная кислота (H₃ BO₃ ), хлористый цинк (ZnCl₂ ), фтористый

калий (KF) и другие галоидные соли щелочных металлов.

4. Способы пайки.

Способы пайки классифицируют в зависимости от используемых источников нагрева. Наиболее распространены в промышленности пайка в печах, индукционная, сопротивлением, погружением, радиационная, горелками, экзофлюсовая, паяльниками, электронагревательными металлами и блоками.

Пайка в печах. Нагревают соединяемые заготовки в специальных печах: электросопротивления, с индукционным нагревом, газопламенных и газовых. Припой заранее закладывают в шов собранного изделия, на место пайки наносят флюс и затем помещают в печь, где это изделие нагревают до температуры пайки. Припой расплавляется и заполняет зазоры между соединяемыми заготовками. Процесс пайки продолжается несколько часов.

Этот способ обеспечивает равномерный нагрев соединяемых деталей без заметной их деформации.

Крупные детали паяют в камерных печах с неподвижным подом; большую партию мелких деталей – в печах с сетчатым конвейером или роликовым подом. Пайка в печах позволяет механизировать паяльные работы и обеспечивает стабильное качество изделий и высокую производительность труда.

Индукционная пайка. Паяемый участок нагревают в катушке-индукторе. Через индуктор пропускают т. в. ч., в результате чего место пайки нагревается до необходимой температуры. Для предохранения от окисления изделие нагревают в вакууме или в защитной среде с применением флюсов. Индуктор выполнен в виде петли или спирали из красной меди. Формы и размеры индуктора зависят от конструкции паяемого изделия. Различают две разновидности пайки с индукционным нагревом: стационарную и с относительным перемещением индуктора или детали.

Пайка сопротивлением. Соединяемые заготовки нагревают теплотой, выделяющейся при прохождении электрического тока через паяемые детали и токопроводящие элементы. Соединяемые детали являются частью электрической цепи. Нагрев сопротивлением можно осуществлять на контактных сварочных машинах. С нагревом в контактных сварочных машинах паяют при изготовлении тонкостенных изделий из листового материала или при соединении тонкостенных элементов с толстостенными.

Пайка погружением. Эту пайку выполняют в ваннах с расплавленными солями или припоями. Соляная смесь обычно состоит из 55% KCl и 45% HCl. Температура ванны 700-800^о С. На паяемую поверхность, предварительно очищенную от грязи и жира, наносят флюс, между кромками или около места соединения размещают припой, затем детали скрепляют и погружают в ванну. Соляная ванна предохраняет место пайки от окисления. Перед погружением в ванну с расплавленным припоем, покрытые флюсом детали нагревают до 550^о С. Поверхности, не подлежащие пайке, предохраняют от контакта с припоем специальной обмазкой из графита с добавками небольшого количества извести. Пайку погружением в расплавленный припой используют для стальных, медных и алюминиевых твердых сплавов, деталей сложных геометрических форм. На этот процесс расходуется большое количество припоев. Разновидностью пайки погружением является пайка бегущей волной припоя, когда расплавленный припой подается насосом и образует волну над уровнем расплава. Паяемая деталь перемещается в горизонтальном направлении. В момент касания ванны проходит пайка. Бегущей волной паяют в радиоэлектронной промышленности при производстве печатного радиомонтажа.

Пайка с радиационным нагревом. Пайку выполняют за слет излучения кварцевых ламп, расфокусированного электронного луча или мощного светового потока от квантового генератора (лазера).

Конструкцию, подлежащую пайке, помещают в специальный контейнер, в котором создают вакуум. После вакуумирования контейнер заполняют аргоном и помещают в приспособление, с двух его сторон устанавливают для обогрева кварцевые лампы. После окончания нагрева кварцевые лампы отводят, а приспособление вместе с деталями охлаждают. При применении лазерного нагрева сосредоточенная в узком пучке тепловая энергия обеспечивает испарение и распыление окисной пленки с поверхности основного металла и припоя, что позволяет получать спаи в атмосфере воздуха без применения искусственных газовых сред. При радиационном способе пайки лучистая энергия превращается в тепловую непосредственно в материале припоя и паяемых деталей. Этот способ пайки непродолжителен.

Экзофлюсовая пайка. В основном этим способом паяют коррозионно-стойкие стали. На очищенное место соединения наносят тонкий порошкообразный слой флюса. Соединяемые поверхности совмещают, на противоположные стороны заготовок укладывают экзотермическую смесь. Смесь состоит из разных компонентов, которые укладывают в форме пасты или брикетов толщиной в несколько миллиметров. Собранную конструкцию устанавливают в приспособлении и помещают в специальную печь, в которой происходит зажигание экзотермической смеси при 500^o C.

В результате экзотермических реакций смеси температура на поверхности металла повышается и происходит расплавление припоя. Этим методом паяют соединения внахлестку и готовые блоки конструкций небольших размеров.

Газопламенная пайка. Паяемые заготовки нагревают и расплавляют припой газосварочными и плазменными горелками. Газовые горелки обладают наибольшей универсальностью. В качестве горючих газов используют ацетилен, природные газы, водород, пары керосина и т.п.

При использовании газового пламени припой можно заранее помещать у места пайки или вводить в процессе пайки вручную. На место пайки предварительно наносят флюс в виде жидкой пасты, разведенной водой или спиртом; конец прутка или припоя также покрывают флюсом.

Нагревают также паяльными лампами, которые по существу являются газовыми горелками, работающими на жидком топливе. Паяльные лампы используют для работы в полевых условиях или в ремонтных мастерских.

Плазменной горелкой, обеспечивающей более высокую температуру нагрева, паяют тугоплавкие металлы – вольфрам, тантал, молибден, ниобий и т.п.

Пайка паяльниками . Основной металл нагревают и припой расплавляют за счет теплоты, аккумулированной в массе металла паяльника, который перед пайкой или в процессе ее подогревают. Для низкотемпературной пайки применяют паяльники с периодическим нагревом, с непрерывным нагревом, ультразвуковые и абразивные. Рабочую часть паяльника выполняют из красной меди. Паяльник с периодическим нагревом в процессе работы периодически подогревают от постороннего источника теплоты. Паяльники с постоянным нагревом делают электрическими. Нагревательный элемент состоит из нихромовой проволоки, намотанной на слой асбеста, слюды или на керамическую втулку, устанавливаемую на медный стержень паяльника. Паяльники с периодическим и непрерывным нагревом чаще используют для флюсовой пайки черных и цветных металлов мягкими припоями с температурой плавления ниже 300-350^о С.

Ультразвуковые паяльникиприменяют для бесфлюсовой низкотемпературной пайки на воздухе и для пайки алюминия легкоплавкими припоями. Окисные пленки разрушаются за счет колебаний ультразвуковой частоты.

Абразивные паяльники. Такими паяльниками можно паять алюминиевые сплавы без флюса. Окисная пленка удаляется в результате трения паяльника об обрабатываемую поверхность. Абразивный паяльник в отличие от электропаяльника имеет рабочий стержень, изготовленный прессованием из порошка припоя и измельченного асбеста.

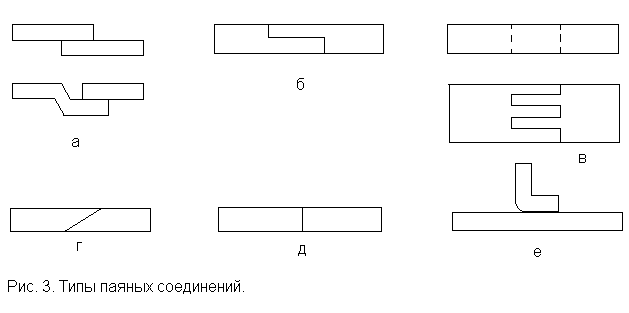

5. Типы паяных соединений.

Основными типами паяных соединений являются стыковые и внахлестку. Остальные разновидности соединений являются комбинациями перечисленных. Например, плоские элементы могут быть соединены внахлестку (рис. 3,а), ступенчатым (рис. 3,б), гребенчатым (рис. 3,в), косостыковым (рис 3,г), стыковым (рис.3,д) и тавровым (рис. 3,е) соединениями.

Стыковое соединение применяют в тех случаях, когда изделие работает не в жестких условиях и от него не требуется герметичности; соединение внахлестку – во всех остальных случаях, причем чем больше площадь перекрытия паяемых заготовок, тем выше будет прочность паяного шва.

Криволинейные поверхности соединяют между собой и с плоскими поверхностями в сотовых конструкциях, в панелях с гофрированными проставками и т.п. Эти соединения используют в самолетостроении и для изготовления теплообменников.

К паянным соединениям в зависимости от назначения изделия, кроме общих требований, могут быть предъявлены и специальные по герметичности, электропроводности, коррозионной стойкости и т.п. Сборные части изделий перед пайкой должны быть прочно сое6динены между собой для предотвращения перекосов и относительных смещений. Способы соединения подбирают экспериментальным путем в зависимости от конструкции изделия.

6. Подготовка деталей к пайке.

1. Механическая обработка (подгонка деталей друг к другу и создание шероховатости с помощью шкурки)

2. Обезжиривание поверхностей, подготавливаемых для пайки (едким натром (5-10 г/л), углекислым натрием (15-30г/л), тирнатрийфосфатом (30-60 г/л), эмульгатор ОП-7 (0,5 г/л)). Детали в растворе выдерживают при температуре 50-60⁰ С в течение 15-20 минут. После обработки щелочью детали последовательно промывают горячей и холодной водой, а затем сушат.

7. Техника безопасности

1. Общие требования охраны труда

1.1. К работам по пайке с изделиями, содержащими свинец, допускаются лица, не моложе 18 лет, прошедшие медицинскую комиссию и не имеющие противопоказаний к работе с такими изделиями, обученные и прошедшие проверку знаний в комиссии предприятия, прошедшие инструктаж на рабочем месте.

1.2. Пайка мелких изделий сплавами, содержащими свинец, производится при температуре + 180-350°C вручную с помощью электропаяльника, на автоматах различной конструкции, методом окунания (лужения) и волновой пайки.

1.3. Для операции пайки используются свинцовые сплавы различных марок. Наиболее распространенные марки - ПОС-40 (40% олова и 60% свинца) и ПОС-60 (60% олова и 40% свинца). В качестве флюса применяют канифоль или канифоль со стеарином.

1.4. Процесс пайки может сопровождаться загрязнением аэрозолями свинца воздушной среды. Может также происходить загрязнение свинцом рабочих поверхностей и кожи рук работающих.

1.5. Персонал, занимающийся пайкой должен обеспечиваться спецодеждой и других СИЗ, согласно отраслевых норм.

1.6. Для рабочих, выполняющих паяльные работы, состав специальных бытовых помещений и их устройство должны приниматься в соответствии СниП II-МЗ-68.

1.7. Хранение уличной, домашней и рабочей одежды в гардеробных должно быть раздельным.

1.8. Кроме умывальной комнаты следует оборудовать умывальниками также комнаты или места, отведенные для курения, комнаты для приема пищи и производственные участки. К умывальникам должна бесперебойно подаваться горячая и холодная вода на протяжении всех смен, во время которых производится пайка.

1.9. У умывальников независимо от места их расположения следует предусмотреть бачки с 1% раствором уксусной кислоты для предварительного обмывания рук и легко обмываемые переносные емкости для обтирочного материала.

1.10. Питьевую воду для работающих и на участках пайки следует подавать через фонтанчики, которые должны устанавливаться вне паяльных участков, но вблизи от них.

1.11. Паяльные работы должны выполняться рабочими в предусмотренной для этой цели в спецодежде.

1.12. Хранение любого вида спецодежды в помещениях, где производится пайка, а также личных вещей работающих запрещается. Запрещается также уносить рабочую одежду домой.

1.13. Вход в помещение столовой, буфетов, комнаты приема пищи - запрещается.

1.14. Менять и сдавать спецодежду в стирку необходимо не реже одного раза в неделю. Стирка такой спецодежды должна производиться отдельно от другой спецодежды.

1.15. Прием пищи, ее хранение, курение в помещениях, где проводится пайка, - запрещается.

1.16. Пред применением пищи и курением обязательно мытье рук и полоскание полости рта.

2. Требования охраны труда перед началом работы

2.1. Надеть положенную спецодежду, обувь и подготовить другие СИЗ.

2.2. Проверить исправность инструмента.

2.3. Освободить проходы, рабочее место от посторонних предметов.

2.4. Включить приточно-вытяжную вентиляцию и убедиться в ее нормальной работе (по сигнальным лампам на пульте управления).

3. Требования охраны труда во время работы

3.1. Технологию процесса целесообразно строить таким образом, чтобы операции пайки были на участке максимально сосредоточены.

3.2. Участки, на которых в основном производится пайка, следует выделять в отдельные помещения. В случае проведения паяльных работ на поточной линии при чередовании их с другими рабочими операциями производственные помещения, в которых они располагаются, следует рассматривать как помещения, выделенные для пайки.

3.3. Отделка помещений, а также воздуховодов, коммуникаций, отопительных приборов, должны допускать их очистку от пыли и периодическое обмывание. Стыки стен между собой, с потолком и полом следует выполнять закругленными; стены, оконные рамы, отопительные приборы, воздуховоды должны гладкими и покрытыми маслеными красками светлых тонов; полы также должны иметь уклоны к трапам канализации.

3.4. В помещении, где производится пайка, необходимо установить шкафы с моечными баками для мытья некоторых видов рабочего инвентаря, таких, как емкости для свинцовых сплавов и флюсов, тара для переноски изделий, покрытых свинцовыми сплавами, щеток и т.п.

3.5. В случае использования для пайки высококачественных автоматов последние должны полностью или частично экранироваться в соответствии с требованиями санитарных норм и правил при работе с источниками электромагнитных полей, высокой, ультравысокой и сверхвысокой частотой № 848-70 от "30" марта 1970 г.

3.6. Отдельные рабочие столы, конвейер или другое оборудование, предназначенное для выполнения на нем операций, связанных с пайкой, должны быть максимально простой конструкции, позволяющей легко производить их тщательную уборку и очистку.

3.7. Изделия, перемещаемые по конвейеру, следует закреплять в держатели или специальные приспособления, которые в случае необходимости при выполнении паяльных работ можно было бы вращать. Мелкие детали следует перемещать по конвейеру в специальной таре, исключающей его загрязнение.

3.8. Рабочие поверхности столов или оборудования, а также поверхности ящиков для хранения инструментов, должны покрываться гладким, легко обмываемым материалом. Внутреннюю поверхность ящиков следует окрашивать масляной краской.

3.9. Расходуемые сплавы и флюсы должны помещаться в тару, исключающую загрязнение рабочих поверхностей свинцом.

3.10. Рабочие места должны обеспечиваться пинцетами или другими специальными инструментами, предназначенными для перемещения изделий из сплава, обеспечивающими безопасности при пайке.

3.11. Следить за работой приточно-вытяжной вентиляции, чтобы скорость движения воздуха на места пайки была в пределах 0,6 м/сек.

3.12. Внутренние поверхности воздуховодов вытяжных систем и вентиляторов должна периодически очищаться от флюса, загрязнения свинцом.

3.13. Паяльники, находящиеся в рабочем состоянии, постоянно должны находиться в зоне действия вытяжной вентиляции. Автоматы для пайки необходимо конструктивно обеспечить аспирационными устройствами.

3.14. Помещения, в которых размещаются участки пайки, необходимо обеспечивать приточным воздухом, подаваемым равномерно в количестве, составляющем 90% объема вытяжки. Подвижность воздуха должна быть не более 0,3 м/сек. Недостающие 10% приточного воздуха должны подаваться в смежные, более чистые помещения.

3.15. Применение рециркуляции воздуха в помещениях пайки не допускается.

4. Требования охраны труда в аварийных ситуациях

4.1. При возникновении на участке аварий или ситуаций, которые могут привести к авариям и несчастным случаям, приостановить работы, вывести людей из опасной зоны, отключить используемое в работе оборудование от электросети, принять меры к ликвидации аварии сообщить руководителю работ.

4.2. При пожаре или загорании, немедленно сообщи в пожарную охраны по телефону 01, поставить в известность руководителя работ и приступи к тушению огня первичными средствами пожаротушения.

4.3. При отравлении аэрозолями свинца (головная боль, тошнота, головокружение) пострадавшего необходимо вывести в теплое, хорошо проветриваемое помещение и давать пить теплое молоко. Вызвать скорую медицинскую помощь. При потере сознания давать нюхать нашатырный спирт. Пострадавшего желательно уложить в горизонтальное положение до прибытия скорой медицинской помощи.

5. Требования охраны труда по окончании работы

5.1. Используемые салфетки и ветошь, которые могут быть загрязнены свинцом, после окончания работы должны сжигаться. Повторное использование их не допускается.

5.2. Рабочие поверхности столов, ящики для хранения инструментов и тара, которая используется на рабочих местах, должны в конце работы очищаться и обмываться горячим мыльным раствором.

5.3. После окончания каждой рабочей смены в обязательном порядке мытье полов с применением 1% раствора уксуса.

5.4. Снять спецодежду и убрать ее в шкаф для хранения рабочей одежды. Принять душ.

8. Используемая литература.

1. Дальский А. М., Арутюнова И. А., Барсукова Т. М. Технология конструкционных материалов. Учебник для технических вузов. М., «Машиностроение», 1977.

2. Технический портал радиолюбителей России www.cqham.ru
