Суть завдання врівноваження геодезичних побудов

Геодезичні побудови створюються для забезпечення єдиної системи координат і висот, для визначення взаємного положення точок, що знаходяться на земній поверхні, під і над нею. При цьому об"єкти можуть бути нерухомими (рівновага об"єктів) або знаходиться в русі.

Геодезичними побудовами є різні геометричні фігури, в яких вимірюються довжини ліній, кути, перевищення. Розрізняють такі геодезичні побудови:

1)  ряди і мережі тріангуляції, трилатерації, лінійно-кутові мережі;

2)  ходи і мережі полігонометричні, нівелірні, теодолітні, висотно теодолітні;

3)  просторові геодезичні і космічні мережі і ін.

У цих мережах прямим або непрямим способом вимірюються різні елементи, які дають можливість знайти невідомі параметри (координати і висоти), що характеризують взаємне положення вершин геометричних фігур в просторі. У будь-якому геодезичній побудові вимірюються k невідомих величин, які вистачає для відшукання невідомих нам параметрів. Наприклад, в мережі тріангуляцію досить знати один базис і виміряти по два кути в кожному трикутнику (рис. 1).

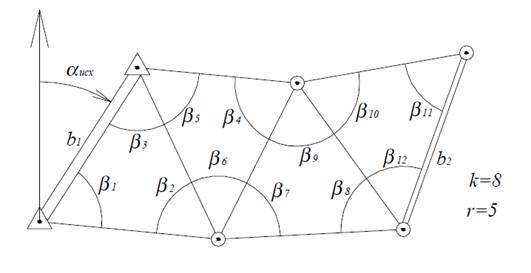

Рис.1 – Необхідні величини.

Крім того, вимірюються r надлишкових (додаткових) величин, необхідних для відбракування грубих вимірів, підвищення точності визначення шуканих параметрів і для оцінки точності вимірів і визначуваних параметрів (рис. 2). Наприклад, в приведеній раніше мережі тріангуляції необхідно виміряти додатково треті кути в трикутниках і вихідний (останній) базис і так далі.

Рис. 2 Необхідні і надлишкові величини.

Надлишкові величини пов"язані з необхідними математичними співвідношеннями. Наприклад, в даній мережі тріангуляції сума кутів в кожному трикутнику повинна бути рівна 180˚. Або b1 і b2 зв"язані між собою трикутниками, вирішення яких виробляється по теоремі синусів.

Всього в кожній побудові виконується n = k + r вимірів. Слід мати на увазі, що для визначення координат кожної точки необхідно виконати по 2 виміри, а для визначення висот кожної точки – по одному виміру.

Всі виміри n = k + r елементів геодезичної побудови супроводяться похибками (випадковими і систематичними). Тому виміряні значення елементів мережі відрізняються від їх дійсних значень, а з цього виходить, що математичні співвідношення між значеннями елементів в мережі не дотримуються.

Нехай для елементів Xi отримані результати вимірів xi. Ці результати є функціями його елементів. Обчислене по виміряних елементах значення параметра y=f(x1, x2 ..., xn) відрізняється від його дійсного значення

Y=f(X1, X2 ..., Xn) і має дійсну похибку ∆y=y-Y.

Ця похибка ∆y функціонально залежить від похибок виміру елементів ∆i. До того ж кожен параметр може бути знайдений по різних комбінаціях k елементів з n виміряних. Значень одного і того ж параметра, що набувають при цьому, будуть різні.

Елементи геодезичної побудови зв"язані між собою різними геометричними умовами, які можна записати в наступному вигляді:

Ці рівняння називаються умовними рівняннями або рівняннями зв"язку. При підстановці в умовні рівняння виміряних значень елементів отримують нев"язки.

Якщо нев"язки wj не перевищують допустимого значення, то виміри вважаються виконаними правильно. У такому разі виміри зрівнюються для усунення нев"язок, визначення зрівняних значень елементів xi і оцінки їх точності. Це основні завдання зрівнювання. При підстановці зрівняних значень елементів x^i в умовні рівняння отримуємо:

Параметр геодезичної побудови, обчислений по зрівняних елементах, набуває лише одне значення

Крім того, зрівняні значення елементів володіють меншою (по абсолютній величині) похибкою, чим виміряні значення елементів, тобто

,

де

Таким чином, врівноваження забезпечує:

1)  однозначне визначення параметрів геодезичної побудови;

2)  підвищення точності визначення елементів і параметрів побудови.

Зрівнювання геодезичних побудов виконується в тих випадках, коли:

1)  відомі вихідні дані, яких вистачає для обчислення визначуваних параметів побудови;

2 ) виконано n вимірів, причому n>k (k – число необхідних вимірів);

3) серед виміряних n елементів побудови є k величини, необхідні і достатні для відшукання визначуваних параметрів.

Основні способи врівноваження геодезичних побудов



Основними є два способи зрівнювання:

1) параметричний спосіб (спосіб необхідних невідомих);

2) коррелатний спосіб (спосіб умов).

Окремі способи зрівнюваннями, що мають свої назви, є видозміни або різні комбінації цих способів (зрівнювання вимірів однієї величини, групове зрівнювання, параметричний спосіб з надлишковими невідомими, спосіб умов з додатковими невідомими і ін.)

Параметричний спосіб заснований на тому, що кожен елемент геодезичної побудови xi функціонально пов"язаний з системою незалежних між собою параметрів y1, y2, ..., yk, достатніх для визначення взаємного положення пунктів геодезичної побудови, тобто



де Xi і Yj – дійсні значення елементів і параметрів геодезичної побудови. При зрівнюванні параметричним способом визначають зрівняні значення параметрів y^1, y^2, ..., y^k, необхідних для представлення всіх елементів геодезичної побудови в наступному вигляді:

де xi і vi – виміряне значення i-того елементу побудови і поправка до нього. З цього рівняння отримують систему початкових рівнянь поправок або параметричні рівняння:

Для приведення цих рівнянь до лінійного вигляду знаходимо наближені значення невідомих параметрів y1, y2 ..., yk і представляємо їх зрівняні значення у вигляді:

де tj – невеликі по абсолютній величині поправки до наближених значень параметрів.

Розкладемо функцію fi(y^1, y^2, ..., y^k) в ряд Тейлора і, обмежуючись лише лінійними членами, отримаємо:

Приймемо, що

Тоді

Отже,

Приймемо, що

тобто li – це різниця між елементами, обчисленими по наближених параметрах і їх виміряними значеннями. Тоді отримаємо систему параметричних рівнянь поправок в лінійному вигляді

Число цих рівнянь дорівнює числу n виміряних величин, а число невідомих параметрів – k, причому k

Зрівнювання параметричним способом полягає у відшуканні поправок t1, t2, ..., tк наближених значень шуканих параметрів у1, у2, ..., уk, їх зрівняних значень у^1 у^2 ., у^k і х^1, х^2 ., х^n, а також в оцінці точності результатів врівноваження.

Коррелатний спосіб зрівнювання полягає у вирішенні системи r незалежних умовних рівнянь, що виникають при вимірі r надлишкових елементів в геодезичній побудові.

Умовне рівняння має вигляд:

 (1)

де wj – нев"язки в умовних рівняннях.

Для приведення умовних рівнянь до лінійного вигляду приймемо, що:

де xi і vi – виміряне значення i-того елементу геодезичної побудови і поправка до нього.

Поправки vi усувають нев"язку wj (умова зрівнювання). Тоді:

Поправки vi малі по абсолютній величині порівняно із значеннями елементів, тому розкладемо функцію f(x^i) в ряд Тейлора і обмежуючись лише членами першого порядку отримаємо:

Приймемо, що

Тоді

Підставивши отримане рівняння у формулу 1 отримаємо систему умовних рівнянь поправок в лінійному вигляді:

Дана система r рівнянь з n невідомими є невизначена, оскільки r

Параметричний спосіб зрівнювання і спосіб умов є еквівалентними за однакових додаткових умов, тобто приводять до однакових значень зрівняних елементів геодезичної побудови.

Суть і послідовність врівноваження параметричним способом

При побудові геодезичних мереж на місцевості закріплюються пункти, координати і висоти яких є шуканими величинами. Як правило, при зрівнюванні геодезичних мереж параметричним способом шукані параметри приймаються:

1) координати X і Y пунктів при зрівнюванні планових мереж;

2) висоти Н пунктів при врівноваженні висотних мереж.

Елементами геодезичних мереж є вимірювані на місцевості горизонтальні кути, довжини ліній, перевищення між точками, введемо наступні позначення (k

1)  Yj (j = 1, k) – дійсні значення шуканих параметрів або необхідних невідомих;

2)  y* j (j = 1, k) – зрівняні значення параметрів;

3)  yj (j = 1, k) – наближені значення параметрів;

4)  tj (j = 1, k) – поправки в наближені значення параметрів;

5)  Xi (i = 1, n) – дійсні значення елементів мережі;

6)  x*i (i = 1, n) – зрівняні значення елементів;

7)  vi (i = 1, n) – поправки у виміряні значення елементів мережі;

8)  aij (i = 1, n; j = 1, k) – коефіцієнти параметричних рівнянь поправок;

9)  li (i = 1, n) – вільні члени параметричних рівнянь поправок;

10) Pi (i = 1, n) – ваги результатів вимірів.

При врівноваженні параметричним способом складається система параметричних рівнянь поправок

де  - матриця коефіцієнтів параметричних рівнянь поправок розміром k*n;

- вектор поправок до вектора наближених значень параметрів yj;

- вектор вільних членів системи параметричних рівнянь поправок l= f(y1, y2 ., yk) – xi;

- вектор поправок до вектора виміряних елементів мережі xi.

Вирішення системи параметричних рівнянь поправок полягає у відшуканні вектора поправок Т до наближених значень параметрів

yj (j = 1, k) за умови

де - вагова матриця або матриця вагів результатів вимірів розміром n*n.

Для відшукання min функції необхідно прирівняти до нуля її першу похідну і вирішити отримані рівняння. У нашому випадку:

З системи параметричних рівнянь поправок виходить, що

Покажемо, що умова

Рівносильно умові



Отже:

Помножимо рівняння AT + L = V зліва на  і отримаємо:

або враховуючи умову

Отримана система k рівнянь з k невідомими параметрами tj називається системою нормальних рівнянь. Матриця коефіцієнтів системи нормальних рівнянь має вигляд:

Отримана матриця:

1)  квадратна матриця порядку k;

2)  симетрична матриця;

3)  позитивно визначена рангу k;

4)  неособлива.

В результаті вирішення системи нормальних рівнянь отримуємо поправки tj до наближених значень параметрів yj, а потім по формулі

y*j = yj + tj зрівняні значення параметрів. Поправки vi до виміряних значень елементів мережі xi обчислюються за формулою:

Потім обчислюються зрівняні значення елементів мережі:

Контроль вирішення системи нормальних рівнянь обчислення поправок vi і зрівняних значень x*i і y*j виробляється по формулі:

тобто по зрівняних значеннях параметрів ще раз обчислюють зрівняні значення елементів мережі.

Недотримання цієї контрольної рівності може відбуватися із-за помилок в обчисленнях або унаслідок недостатньої точності наближених значень параметрів yj. У першому випадку необхідно відшукати і виправити помилки в обчисленнях. У другому випадку зрівняних значень y*j слід набути як наближені значення і з ними повторити весь процес зрівнювання.

Ознакою недостатньої точності наближених значень параметрів є недопустимо великі значення поправок tj. У цих випадках не можна нехтувати нелінійними членами розкладання функції в ряд Тейлора при обчисленні коефіцієнтів параметричних рівнянь поправок.

Оцінка точності при параметричному методі врівноваження.



Визначення середньої квадратичної погрішності одиниці ваги. Визначається по формулі:

де n – число виміряних величин;

k – число необхідних вимірів.

Середня квадратична похибкам визначення m обчислюється за формулою:

Величина [pvv] або  може бути знайдена різними шляхами:

1)  по алгоритму Гауса – при вирішенні системи нормальних рівнянь до основної системи NT + L = 0 додається ще одне рівняння

2)  Знов отримана система k+1 рівнянь з k+1 невідомими зберігає всі властивості нормальних рівнянь, причому останній діагональний елемент Тому після виключення всіх невідомих ti отримаємо:

2) по обчислених поправках v – обчисливши поправки V = AT + L, де А – матриця коефіцієнтів рівнянь поправок. Обчислимо величину [pvv] за формулою:

3) по значеннях вільних членів l в рівняннях поправок і поправках v – знаючи поправки v в результати вимірів і вільні члени l рівнянь поправок знайдемо [pvv] по формулі:

або

Обчислення середніх квадратичних похибок зрівняних значень параметрів.

Виразимо невідомі Т у вигляді лінійних функцій вільних членів нормальних рівнянь за допомогою зворотної матриці:

Позначимо  Тоді

Тобто

Для будь-якого ti можна записати

У параметричному способі зрівнювання елементи зворотної матриці Q є ваговими коефіцієнтами. При цьому всі діагональні елементи Qij завжди позитивні і називаються квадратними, а Qij = Qji, тобто матриця симетрична. Середня квадратична погрішність зрівняного значення параметрів

Yj* (j = 1,k) обчислюється за формулою:

Вагові коефіцієнти Qij визначаються вирішенням системи рівнянь N·q – E = 0. Для цього в таблиці вирішення нормальних рівнянь по алгоритму Гауса додаються стовпці з коефіцієнтами одиничної матриці. Наприклад, для i = 1 маємо:

Після завершення всіх перетворень обчислимо Q11, Q12 і Q13 також, як і невідомі. При цьому замість графи L використовується додаткова графа Q1j. Використовуючи коефіцієнти нормальних рівнянь можна довести, що зворотна вага j-того параметра визначається по формулі:

Тоді

Обчислення середньої квадратичної погрішності зрівняних значень виміряних величин.

Середня квадратична погрішність обчислюється за формулою:

де Pfi – вага зрівняного значення виміряної величини xi*.

Виразимо xi* через зрівняні значення параметрів Yj*

і визначимо коефіціенти

Наприклад,

 Тоді

Зворотна вага функції 1/Рf обчислюється безпосередньо в графові F за допомогою вагових функцій fi, узятих із зворотним знаком. Крім того:

Обчислення коефіцієнтів кореляції між зрівняними значеннями параметрів.

Тоді

.

Висновок

Геоде́зія (у перекладі з грецької — «землерозділення) — наука про методи визначення фігури і розмірів Землі, зображення земної поверхні на планах і картах і точних вимірювань на місцевості, пов"язаних з розв"язанням різних наукових і практичних завдань.

Виділяють вищу геодезію (вивчає фігуру, розміри і гравітаційне поле Землі, а також теорію й методи побудови опорної геодезичної мережі), топографію та прикладну геодезію (використання методів і техніки геодезії для розв"язання спеціальних вимірювальних завдань у різних галузях господарства).

Геодезія тісно пов"язана з математикою, фізикою, радіоелектронікою, радіотехнікою, геофізикою, астрономією, картографією, географією, геоморфологією.

Геодезичні побудови створюються для забезпечення єдиної системи координат і висот, для визначення взаємного положення точок, що знаходяться на земній поверхні, під і над нею. При цьому об"єкти можуть бути нерухомими (рівновага об"єктів) або знаходиться в русі.

Врівноваження забезпечує:

1)  однозначне визначення параметрів геодезичної побудови;

2)  підвищення точності визначення елементів і параметрів побудови.

Зрівнювання геодезичних побудов виконується в тих випадках, коли:

1)відомі вихідні дані, яких вистачає для обчислення визначуваних параметів побудови;

2 ) виконано n вимірів, причому n>k (k – число необхідних вимірів);

3) серед виміряних n елементів побудови є k величини, необхідні і достатні для відшукання визначуваних параметрів.

Основними є два способи зрівнювання:

1) параметричний спосіб (спосіб необхідних невідомих);

2) коррелатний спосіб (спосіб умов).

Окремі способи зрівнюваннями, що мають свої назви, є видозміни або різні комбінації цих способів (зрівнювання вимірів однієї величини, групове зрівнювання, параметричний спосіб з надлишковими невідомими, спосіб умов з додатковими невідомими і ін.)

При побудові геодезичних мереж на місцевості закріплюються пункти, координати і висоти яких є шуканими величинами. Як правило, при зрівнюванні геодезичних мереж параметричним способом шукані параметри приймаються:

1) координати X і Y пунктів при зрівнюванні планових мереж;

2) висоти Н пунктів при врівноваженні висотних мереж.

Параметричний спосіб зрівнювання і спосіб умов є еквівалентними за однакових додаткових умов, тобто приводять до однакових значень зрівняних елементів геодезичної побудови.
