Задание 1



ПРОГРАММИРОВАНИЕ ЧИСЛЕННЫХ МЕТОДОВ ОДНОМЕРНОЙ ОПТИМИЗАЦИИ

Цель задания: закрепить теоретические сведения и приобрести практические навыки разработки алгоритмов и программ для нахождения экстремальных значений функции одной переменной методом перебора с применением ЭВМ.

Найти максимум и минимум функции при изменении аргумента от -4 до 3 с точностью 0,0001. Функция достигает максимума при меньших значениях аргумента. Постройте график функции.

Исходные данные приведены в таблице 1.

Таблица 1

Номер варианта	A	B	С	D
6	1,5	0,4	-5,6	-10,8

Рисунок 1 – блок-схема метода

Решение задачи на ЭВМ с графиком исследуемой функции

На рисунке 2 изображено решение задачи на ЭВМ с графиком функции.

Рисунок 2- результаты работы программы, график функции

Краткие выводы по работе

Задача решена методом последовательного равномерного перебора с уточнением, т.е. вначале проводится поиск с большим шагом, а при нахождении экстремума поиск повторяется в зоне экстремума с уменьшенным шагом.

Программа реализующая алгоритм

:

procedure TForm1.SpeedButton1Click(Sender: TObject);

var a,b,c,d,e,y,Ymax,Xmax,

 x0,X,Xk,Xmin,Ymin,h,k :real;

 i,n,count :integer;

 status :integer; // 0-убывание, 1-возрастание

label l1;

Function MOO(x:real):real;

 begin

 result:=a*x*x*x + b*x*x + c*x + d;

 end;

begin

 Form1.Series1.Clear;

 try // ввод начальных условий

 with form1 do

 begin

 LabelXmin.Caption:="Xmin = 0";

 LabelYmin.Caption:="Ymin = 0";

 LabelXmax.Caption:="Xmax = 0";

 LabelYmax.Caption:="Ymax = 0";

 end;

 a:=strtofloat(form1.Edit1.Text);

 b:=strtofloat(form1.Edit2.Text);

 c:=strtofloat(form1.Edit3.Text);

 d:=strtofloat(form1.Edit4.Text);

 e:=strtofloat(form1.Edit5.Text);

 h:=strtofloat(form1.Edit6.Text);

 x0:=strtofloat(form1.Edit7.Text);

 xk:=strtofloat(form1.Edit8.Text);

 k:=10;

 Ymin:=1000000000;

 Ymax:=-10000000000;

 status:=1;

 count:=1;

 except

 showMessage("Неправильно введены начальные условия");

 end;

l1: n:=trunc((xk-x0)/h)+1;

 x:=x0;

 for i:=1 to n do

 begin

 y:=MOO(x);

 case status of

 0: if y

 begin

 Ymin:=y;

 Xmin:=x;

 X:=x+h;

 end;

 1: if Y>Ymax then

 begin

 Ymax:=y;

 Xmax:=x;

 X:=x+h;

 end;

 end;

 end;

 if count <= 2 then

 if h <= e then

 begin

 with form1 do // вывод результата

 begin

 LabelXmin.Caption:="Xmin = "+floatTostr(Xmin);

 LabelYmin.Caption:="Ymin = "+floatTostr(Ymin);

 LabelXmax.Caption:="Xmax = "+floatTostr(Xmax);

 LabelYmax.Caption:="Ymax = "+floatTostr(Ymax);

 end;

 status :=(status+1) mod 2; //Следующий экстремум

 count:=count+1;

 x0:=Xmin;

 xk:= strtofloat(form1.Edit8.Text);

 h:=strtofloat(form1.Edit6.Text);

 goto l1;

 end

 else

 begin

 x0:=Xmin-h;

 xk:=Xmin+h;

 h:=h/k;

 goto l1;

 end;

 x:=strtofloat(form1.Edit7.Text);

 while x < strtofloat(form1.Edit8.Text) do

 begin

 y:=MOO(x);

 form1.Series1.AddXY(x,y);

 x:=x+0.1;

 end;

end;

Задание 2

РЕШЕНИЕ ОДНОМЕРНЫХ ЗАДАЧ ОПТИМИЗАЦИИ МЕТОДАМИ ПОСЛЕДОВАТЕЛЬНОГО ПОИСКА



Цель задания: приобрести практические навыки разработки алгоритмов и программ для решения одномерных задач оптимизации методами последовательного поиска: дихотомии и золотого сечения.

Индивидуальное задание

Найти минимум функции f(x) на промежутке [a,b] с точностью . Исходные данные и номера вариантов приведены в таблице 2. Построить график минимизируемой функции.

Найдите минимум функции  на промежутке [a,b] c точностью ε = 10^-4 , методом «золотого сечения»постройте график минимизируемой функции.

Блок-схема метода «Золотого сечения» представлена на рисунке3.

Рисунок 3 – Блок-схема метода «Золотого сечения»

На рисунке 4 изображено решение задачи на ЭВМ и график минимизируемой функции.

Вывод: Методы последовательного поиска строятся в предположении унимодальности функции на заданном интервале. Исходя из свойств, унимодальности строится такая стратегия последовательного поиска экстремальной точки Х*, при которой любая пара вычислений f(x) позволяет сузить область поиска (интервал неопределённости).

Процедура минимизации функции:

procedure TForm1.SpeedButton2Click(Sender: TObject);

label l2;

Var a,b,e,x,x1,x2,y,y1,y2,Xmin,Ymin :real ;

 n :integer;

 t:string;

Function f(x:real):real;

 begin

 f:=tan(x)+exp(-x)+x;

 { f:=x*x+sin(x);}

 end;

 begin

 Form1.Series1.Clear;

 try // ввод начальных условий

 a:=strtofloat(form1.Edit9.Text);

 b:=strtofloat(form1.Edit10.Text);

 e:=strtofloat(form1.Edit11.Text);

 except

 showMessage("Неправильно введены начальные условия");

 end;

 x1:=a+0.382*(b-a); x2:=b-0.382*(b-a);

 y1:=f(x1); y2:=f(x2);

 n:=1;

l2: n:=n+1;

 if y1<= y2 then

 begin

 b:=x2;

 if (b-a) >= e then

 begin

 x2:=x1;

 x1:=a+0.382*(b-a);

 y2:=y1;

 y1:=f(x1);

 goto l2;

 end;

 end

 else

 begin

 a:=x1;

 if (b-a)>=e then

 begin

 x1:=x2;

 x2:=b-0.382*(b-a);

 y1:=y2;

 Y2:=f(x2);

 goto l2;

 end;

 end;

 Xmin:=(a+b)/2;

 Ymin:=f(Xmin);

 str(Xmin:10:4,t);

 form1.Label20.Caption:="Xmin = "+t;

 str(Ymin:10:4,t);

 form1.Label21.Caption:="Ymin = "+t;

 form1.Label22.Caption:="n = "+Inttostr(n);

 x:=strtofloat(form1.Edit9.Text);

 while x < strtofloat(form1.Edit10.Text) do

 begin

 y:=f(x);

 form1.Series1.AddXY(x,y);

 x:=x+0.1;

 end;

end;

Задание 3



ГРАДИЕНТНЫЕ МЕТОДЫ РЕШЕНИЯ МНОГОМЕРНЫХ ЗАДАЧ ОПТИМИЗАЦИИ

Цель задания: закрепить теоретические сведения и приобрести практические навыки поиска безусловного экстремума функции многих переменных градиентным методом.

Индивидуальное задание

Найдите минимум функции  методом наискорейшего спуска, выбрав начальную точку .Дать геометрическую иллюстрацию решения задачи.

Решение

1) В точке  f(X₀) = = -14,5

Вычислим координаты градиента функции в точке Х₀ :

.

Поскольку , то Х₀ не является точкой экстремума

2) Переместимся изХ⁰ вдоль градиента -  в новую точкуХ₁ по формуле:

т.е. .

Для определения координат точки Х₁ нужно выбрать значение шага . Получим :

Из соотношения (,)=0 имеем:

(-3-3)(-3)+(1+)=10+10=0

откуда =

Задание 4



ПРИМЕНЕНИЕ ГРАДИЕНТНЫХ МЕТОДОВ ДЛЯ ОПТИМИЗАЦИИ НА ЭВМ МАТЕМАТИЧЕСКИХ МОДЕЛЕЙ ОБЪЕКТОВ



Цель задания: приобрести практические навыки разработки алгоритмов и программ оптимизации математических моделей градиентным методом.

 Индивидуальное задание

Найдите минимум функции f(x1,х2) методом наискорейшего спуска, выбрав в качестве начальной точки сначала Хо, а затем точку из противоположного квадраниа. Сравните число итераций. Для определения оптимального шага путём одномерной минимизации вдоль антиградиентного направления примите метод дихотомии в программе, предусмотрите отрисовку траектории наискорейшего спуска.

, при Хо(2,4).

Блок-схема алгоритма решения изображена на рисунке 5

Рисунок 5- блок-схема алгоритма решения методом наискорейшего спуска

Результаты работы программы.

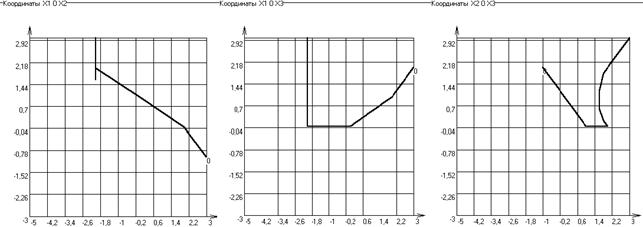

Рисунок 6- Решение задачи на ЭВМ и траектория поиска оптимальных значений (при Хо(2,4))

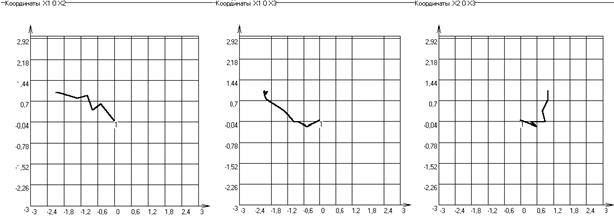

Рисунок 7 Решение задачи на ЭВМ и траектория поиска оптимальных значений (при Хо(-2,-4))

Вывод: Особенностью метода наискорейшего спуска является то, что поиск решения выполняется с оптимальным шагом, который рассчитывается с помощью одномерной минимизации функции. Градиенты в двух соседних точках ортогональны и поэтому траектория к оптимальному решению в виде зигзага с поворотом под прямым углом. При Хо(2,4) количество итераций – 5, а при Хо(-2,-4) количество итераций уменьшилось до 4,а значение целевой функции осталось прежним – F(x)=0,61370564.

Листинг подпрограммы метода.

unit Opt1_4;

interface

uses

 Messages, SysUtils, Graphics, Forms, Dialogs;

 const n=2;

 type Artype =array[1..n] of real;

 Funop=function(xi:Artype):real;

 ProcMin=Procedure(a,b,e:real; var xm,ym:real);

type

 TForm2 = class(TForm)

 private

 public

 procedure Optimiz(k: integer);

 end;

var

 Form2: TForm2;

 Nmax,prn,NN:integer;

 e,Fopt:real;

 X0,G:artype;

 f1:funop;

 Pmin:ProcMin;

 kAntGrad:real;

function model1(x: Artype): real;

implementation

 uses Main,UnitGraph;

 // Подпрограмма вычисления заданной функции

function model(x:Artype):real;

 begin

 model:= exp(x[1])+sqr(x[2])-2*x[1];

 end;

 {main program}

procedure Grad(n: integer; e: real; x: artype; var g: Artype;

 F: Funop);

 Var i:integer; fp,fo:real;

 begin

 for i:=1 to n do

 begin

 x[i]:=x[i]+e;

 fp:=F(x);

 x[i]:=x[i]-2*e;

 fo:=F(x);

 x[i]:=x[i]+e;

 g[i]:=(fp-fo)/2/e;

 end;

end;

procedure Opgrad(n: integer; e: real; var xk: Artype; Nmax: integer;

 prn: byte; var Fopt: real; var nn: integer; F: Funop);

 Label 1;

 Var dk:Artype;//Градиент

 od{норма вектор-градиента},

 lambda{шаг},s,sf:real;

 i:integer;

 Function FF(x:real):real;

 Var i:integer;

 begin

 for i:=1 to n do

 xk[i]:=xk[i]+abs(x)*dk[i]/od;

 FF:=F(xk);

 for i:=1 to n do

 xk[i]:=xk[i]-abs(x)*dk[i]/od;

 end;

 Procedure Min(a0,b0,e:real; Var xm,ym:real);// Метод Дихотомии

 Label 1,2;

 Var x1,x2,y1,y2,delta,a,b:real;

 k,n:integer;

 begin

 a:=a0; b:=b0;

 delta:=e/2;

1: n:=2*k;

 x1:=(a+b-delta)/2;

 x2:=(a+b+delta)/2;

 y1:=ff(x1); y2:=ff(x2);

 if y1<=y2 then b:=x2

 else a:=x1;

 if (b-a)

 begin

 xm:=(a+b)/2;

 ym:=ff(xm);

 end

 else

 begin

 k:=k+1;

 goto 1

 end;

end;

 {main prcvedure}

 BEGIN

 nn:=0; lambda:=0;

 if prn=0 then

 begin

 for i:=1 to n do

 form1.ListBox1.Items.Add("x"+inttostr(i)+"="+Floattostr(xk[i])+" ");

 form1.ListBox1.Items.Add(#13 + "Целевая функция = "+ Floattostr(F(xk))+#13);

 end;

 repeat

 Grad(n,e/2,xk,dk,F);

 for i:=1 to n do

 dk[i]:=-dk[i]; sf:=F(xk);

 if prn=1 then

 begin

 form1.ListBox1.Items.Add("Итерация №"+inttostr(nn)+ #13 +" Шаг = "+Floattostrf(lambda,ffGeneral,8,5) );

 form1.ListBox1.Items.Add("Текущая точка ");

 for i:=1 to n do

 begin

 form1.ListBox1.Items.Add("X"+inttostr(i)+"="+floattostrf(xk[i],ffGeneral,8,5));

 formGraph.imGraph.Canvas.LineTo(round( mx* xk[1]+ Sx),round( -my* xk[2]+ Sy));

 end;

 form1.ListBox1.Items.Add(#13+"Текущий антиградиент");

 for i:=1 to n do

 form1.ListBox1.Items.Add("g"+inttostr(i)+"="+Floattostrf(dk[i],ffGeneral,8,5)+" ");

 form1.ListBox1.Items.Add(" Целевая функция F = "+Floattostrf(sf,ffGeneral,8,5));

 form1.ListBox1.Items.Add("-------------------------------------------");

 end;

 od:=0;

 for i:=1 to n do

 od:=od+sqr((dk[i]));

 od:=sqrt(od); if od

 nn:=nn+1;

 if nn>Nmax then

 begin

 nn:=nn-1;

 showmessage("Минимум не найден !!!"+ #13+" Необходимое числоитераций больше выделенного ресурса"+Inttostr(Nmax));

 Fopt:=F(xk);

 Exit

 end;

 Min(0,10,e,lambda,s);

 for i:=1 to n do

 xk[i]:=xk[i]+lambda*dk[i]/od;

 Until(lambda

1: Fopt:=F(xk);

with form1.ListBox1.Items do

 begin

 Add(" Оптимальные значения за "+inttostr(nn)+" итерации");

 for i:=1 to n do

 Add("X"+inttostr(i)+"*"+"="+floattostrf(xk[i],ffGeneral,8,5));

 Add(" Целевая функция F(X*) = "+Floattostrf(fopt,ffGeneral,8,5));

 end;

end;

function model1(x: Artype): real;

begin

end;

procedure TForm2.Optimiz(k: integer);

begin

 try // ввод начальных условий

 with form1 do

 begin

 X0[1]:=strtofloat(form1.Edit12.Text);

 X0[2]:=strtofloat(form1.Edit13.Text);

 end

 except

 showMessage("Неправильно введены начальные условия");

 end;

 with FormGraph do //координатная плоскость

 begin

 {Установка максимума и минимума функции}

 Xb:=-abs(X0[1])-5; Xe:=abs(X0[1])+5; Ymin:=-abs(X0[2])-5;Ymax:=abs(X0[2])+5;

 GrafOrt;

 end;

 Nmax:=500; e:=0.00001;prn:=1;

 formGraph.imGraph.Canvas.Pen.Color:=clRed;

 formgraph.imGraph.Canvas.Pen.Width:=2;

 formgraph. imGraph.Canvas.TextOut(round( mx* x0[1]+ Sx),

 round( -my* x0[2]+ Sy),"0");

 formGraph.imGraph.Canvas.MoveTo(round( mx* x0[1]+ Sx),round( -my* x0[2]+ Sy));

 F1:=Model;

 Grad(n,0.1,X0,g,f1);

 Opgrad(n,e,X0,Nmax,prn,fopt,NN,f1);

 formgraph.imGraph.Canvas.Pen.Width:=1;

end;

end.
