Міністерство освіти і науки
Відкритий міжнародний університет розвитку людини ”Україна”
Лабораторна робота №1
З предмету:
Контроль і діагностика програмних систем
На тему:
Перевірка коду на парність
Виконала
студентка групи ПА-41
Руденко О.М.
Перевірив викладач
Капшук О.О.
Київ – 2010
Лабораторна робота №1
Теоретична частина
Припустимо, що ми передаємо інформацію, використовуючи деякий канал зв^язку (наприклад, телефонну лінію). В процесі передачі інформація може спотворюватися, тому виникає задача розроблення прийомів, які дали б змогу або зробити такі спотворення неможливими або звести можливі спотворення до мінімуму. Суть таких прийомів полягає в тому, що перед відсиланням інформації до каналу зв^язку розкодовують.
Найпростіший код з перевіркою на парність полягає в тому, що ми дописуємо до послідовності з нулів та одиниць, яку збираємося пропустити через канал зв^язку, ще один символ (0 або 1) так, щоб загальна кількість одиниць стала парною. Наприклад до слова 00101 дописуємо 0, а до слова10101 дописуємо 1. одержуємо довші слова 001010 та 101011, які передаємо. На виході з каналу зв^язку спочатку підраховують парність кількості входжень одиниць в одержаному слові. Якщо ця кількість парна, то роблять висновок, що помилки при передачі не з^явилося, а процес декодування полягає просто у закресленні останнього символу в одержаному слові. Якщо ж кількість одиниць в одержаному слові виявилась непарною, то можна лише зробити висновок, що при передачі з^явились помилки, але не можна відновити передане слово. Кажуть, що такий код виявляє помилки, тоді як розглянутий вище код з повтореннями не лише їх виявляє, а й виправляє.
Розглянутий код дуже елементарний, тому має серйозні недоліки. Предмет теорії кодування полягає у створенні досконаліших кодів, які б об^єднували переваги і не мали недоліків щойно розглянутих кодів.
Практична частина
1 Запишемо усі інформаційні розряди в комірки B11 : I11.
2. У комірку J11 запишемо формулу для підрахунку парності або непарності одиниць в інформаційних розрядах - =ОСТАТ(СУММ($B11:$I11)+1;2) .
Формула записує 1 в розряд контролю, якщо кількість одиниць в інформаційних полях парна або 0 - якщо непарна.
3 Аналогічно заповнюємо комірки B19 : J19
4. Почергово вносимо однократну, двократну та трьохкратну помилки.
5. З наведених результатів видно програма в змозі знаходити непарну кількість помилок, але не здатна знаходити парну кількість
Висновок
Під час виконання роботи я засвоїла основні методи контролю помилок.
Міністерство освіти і науки
Відкритий міжнародний університет розвитку людини ”Україна”
Лабораторна робота №2
З предмету:
Контроль і діагностика програмних систем
На тему:
Построение груповых кодов и их применение для обнаружения и исправления ошибок
Виконав студент групи ПА-41
Руденко О.
Перевірив викладач
Капшук О.О.
Київ – 2010
Лабораторна робота №2
Теоретична частина
Лінійним блоковим (n,k) кодом – називається безліч N послідовностей довжини n над GF(q), званих кодовими словами, які характеризується тим, що сума двох кодових слів є кодовим словом, а твір будь-якого кодового слова на елемент поля також є кодовим словом.
Зазвичай N=qk, де до - деяке ціле число. Якщо q=2, лінійні коди називаються груповими, оскільки кодові слова утворюють математичну структуру, звану групою. При формування цієї коди лінійною операцією є підсумовування по mod2.
Способи завдання лінійних кодів
1. Перерахуванням кодових слів, тобто складанні списку всіх кодових слів коди.
Приклад. У таблиці 1 представлені всі кодові слова (5,3) - коди (ai - інформаційні, а bi - перевірочні символи).
Таблиця 1 |
|||||
|
№ |
a1 | a2 | a3 | b1 | b2 |
| 1 | 0 | 0 | 1 | 1 | 0 |
| 2 | 0 | 1 | 0 | 1 | 1 |
| 3 | 0 | 1 | 1 | 0 | 1 |
| 4 | 1 | 0 | 0 | 0 | 1 |
| 5 | 1 | 0 | 1 | 1 | 1 |
| 6 | 1 | 1 | 0 | 1 | 0 |
| 7 | 1 | 1 | 1 | 0 | 0 |
| 8 | 0 | 0 | 0 | 0 | 0 |
2. Системою перевірочних рівнянь, що визначають правила формування перевірочних символів по відомих інформаційних:
де
j - номер перевірочного символу;
i - номер інформаційного символу;
hij - коефіцієнти, що приймають значення 0 або 1 відповідно до правил формування конкретних групових код.
Приклад. Для коди (5,3) перевірочні рівняння мають вигляд:
b1= a2 + a3;
b2= a1 + a2.
3. Матричне, засноване на побудові матриць, що породжують і перевірочної.
Векторний простір Vn над GF(2) включає 2n векторів (n-последовательностей), а підпростором його є множина з 2k кодових слів довжини n, яке однозначно визначається його базисом, що складається з до лінійно незалежних векторів. Тому лінійний (n,k) - код повністю визначається набором з до кодових слів, що належать цьому коду. Набір з до кодових слів, відповідних базису, зазвичай представляється у вигляді матриці, яка називається такою, що породжує.
Приклад. (5,3) - код, який був представлений в таблиці 1, може бути заданий матрицею
Решта кодових слів виходить складанням рядків матриць в різних поєднаннях.
Загальна кількість різних варіантів що породжують матрицю визначається виразом
Для виключення неоднозначності в записі G(n,k) вводять поняття про канонічну або систематичну форму матриці, яка має вигляд
де
Ik - одинична матриця, що містить інформаційні символи;
Rk,r - прямокутна матриця, складена з перевірочних символів.
Приклад. Матриця, що породжує, в систематичному вигляді для (5,3) - коди
Матриця G(n,k), що породжує, в систематичному вигляді може бути отримана з будь-якої іншої матриці за допомогою елементарних операцій над рядками (перестановкою двох довільних рядків, заміною довільного рядка на суму її самій і ряду інших) і подальшою перестановкою стовпців.
Перевірочна матриця в систематичному вигляді має вигляд
де Ir - одинична матриця;
- прямокутна матриця в
транспонованому виді матриці Rk,r з
матриці, що породжує.
Приклад. Перевірочна матриця (5,3) - коди
Практична частина
1. Запишемо генеруючу матрицю.
|
кол строк = длине инфор = 4 |
1 | 0 | 0 | 0 | 1 | 0 | 1 | |
|
G 7,4 = |
0 | 1 | 0 | 0 | 1 | 1 | 1 | |
| 0 | 0 | 1 | 0 | 0 | 1 | 1 | ||
| 0 | 0 | 0 | 1 | 1 | 1 | 0 |
информационая часть = 10 => 1 0 1 0
|
X = |
1 | 0 | 1 | 0 | 1 | 1 | 0 |
2. На основі неї створимо перевірочну.
|
кол строк = |
1 | 1 | 0 | 1 | 1 | 0 | 0 | |
|
H = |
0 | 1 | 1 | 1 | 0 | 1 | 0 | |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 |
3. Запишемо наші інформаційні поля та згенеруємо перевірочні поля.
| Х= | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
|
исползуя соотношение H * X^T = S |
| если S = 0 то ош в код комб нет |
| в прот случ с имеет вид |
| s1 | 1 | результат декодиров | ||
|
S = |
s2 | 0 |
|
|
| s3 | 0 | error |
4. Внесемо помилку.
|
X = |
1 | 0 | 1 | 0 |
0 |
1 | 0 |
5. Ми отримали скореговане значення.
| 1 | 0 | 1 | 0 | 1 | 1 | 0 |
|
|||||||
|
s1 | 0 | результат декодиров | |||||||||||
|
S = |
s2 | 0 | |||||||||||
|
s3 | 0 | знач верно | |||||||||||
Висновок
Під час виконання роботи я написала програму що виявляє та виправляє однократну помилку в повідомленні, а також знаходить багатократні помилки.
Міністерство освіти і науки
Відкритий міжнародний університет розвитку людини ”Україна”
Лабораторна робота №3
З предмету:
Контроль і діагностика програмних систем
На тему:
Коди Хемминга
Виконала студентка групи ПА-41
Руденко О.
Перевірив викладач
Капшук О.О.
Київ – 2010

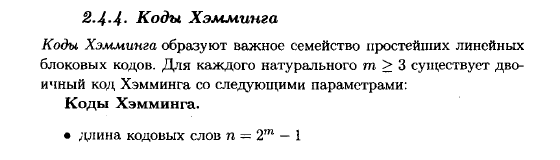

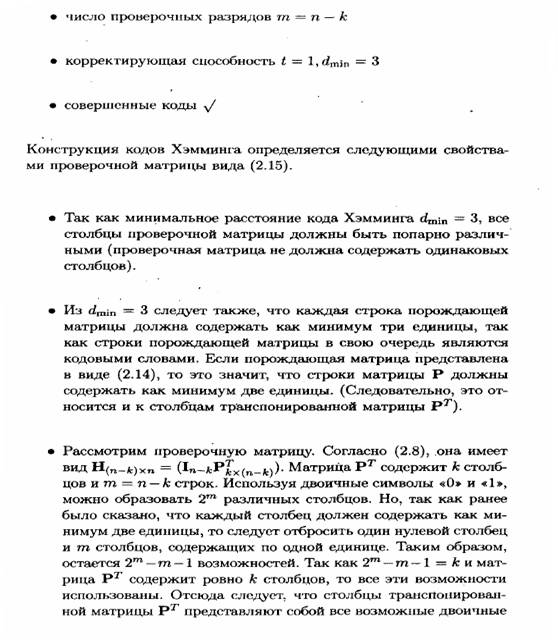

Теоретична частина
Практична частина
Проверочная матрица для кода Хемминга
|
кол строк = |
0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
|
H 15,4 = |
0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | |
| 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | ||
| 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
перепишем ее, переставив столбцы с одной единицей в конец
| a1 | a2 | a3 | a4 | a5 | a6 | a7 | a8 | a9 | a10 | a11 | b1 | b2 | b3 | b4 |
| 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 |
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 |
на ее основе создадим генерирующюю матрицу
информационая часть = 10 => 1 0 1 0
| кол строк = длине инфор. = 4 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | |
| 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | ||
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | ||
| 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | ||
| 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | ||
|
G 15,4 |
0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 1 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | ||
Кодер
информационая часть = 10 => 1 0 1 0
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
|
X отпр = |
0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
Декодер
|
Х получ |
0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
|
исползуя соотношение H * X^T = S |
|
| если S = 0 то ош в код комб нет | |
| в прот случ с имеет вид | |
| результат декодиров | ||
|
знач верно |
||
| s1 | 0 | |
|
S = |
s2 | 0 |
| s3 | 0 | |
| s4 | 0 |
Скоректированое значение
| 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
