Текст работы:


АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОРГАНИЗАЦИЯ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

БЕЛГОРОДСКИЙ УНИВЕРСИТЕТ КООПЕРАЦИИ, ЭКОНОМИКИ И ПРАВА

Кафедра информационных систем и технологий

КУРСОВАЯ РАБОТА

по дисциплине: «Вычислительные системы, сети и телекоммуникации»

на тему:Оптические накопители информации

Белгород 2016

Содержание

Введение

1. История создания оптического накопителя

2. История развития оптического накопителя

3. Виды и типы оптических накопителей

3.1. Компакт диск  (CD)

3.2.  Цифровой видеодиск (DVD)

3.3.  Blu-ray

Список используемой литературы

Введение

Оптический принцип записи и считывания информации основан на изменении угла отражения лазерного луча от поверхности оптического диска (поэтому оптические

диски ещё называют лазерными). Лазерный диск представляет собой прозрачный полимерный носитель с нанесённым на него тонким слоем светоотражающего

 материала, защищенного от повреждений пленкой лака.

 Информация на оптическом диске представляется в виде последовательности

 углублений и выступов, имеющих различные коэффи­циенты отражения и

 расположенных на одной спиралевидной дорожке, выходящей из области вблизи центра диска. При считывании информации с диска отраженный от этих участков луч, изменяя свою интенсивность, преобразуется с помощью фотоэле­ментов в электрические

 импульсы

(логические 0 или 1), которые затем по системной магистрали переда­ются в оперативную память ПК.

В процессе записи информации на оптические диски для со­здания участков

поверхности с различными коэффициента­ми отражения применяются различные технологии от про­стой штамповки до изменения отражающей способности

 поверхности диска с помощью мощного лазера. При соблюдении правил хранения и эксплуатации оптические носители могут сохранять информацию в течение

 нескольких десятков лет.

1.  История создания оптического накопителя

Оптические диски практически являются ровесниками персональных компьютеров. И у них даже есть свои родители - виниловые пластинки. Годом прихода оптических дисков в современные технологии считается 1982-й. Именно тогда две крупнейших компании Philips и Sony занялись новыми разработками. Исполнительный директор фирмы Sony Акио Морита, прославившийся также авторством знаменитого плейера Walkman, считал, что такие диски должны быть предназначены для прослушивания классической музыки. И стандартом продолжительности звучания взяли время звучания 9-й симфонии Бетховена, которое равняется примерно 73 минутам. Было решено сделать стандартным время звучания, равное 74 минутам 33 секундам. Так родился стандарт "Красная книга" (Red book) в котором был описан стандарт дисков CD-DA (CD-Digital Audio). Причем предшественником ему был стандарт обычной виниловой пластинки длительностью в 45 минут, обладающий худшим качеством звука и не сравнимыми с CD рабочими характеристиками носителя. Наравне с Sony в формировании стандарта "Красной книги" принимала участие и фирма Philips. Были введены жесткие требования к размерам, качеству звука, методу кодирования данных и использование единой спиральной дорожки.

На CD-DA данные представлены следующим образом.

Структурно весь диск можно разделить на три основные части: lead-in (вводная зона, хранящая всю информацию о структуре и принадлежности диска), PMA (Program Memory Area - непосредственно сами данные) и lead-out (выводная зона, состоящая практически из одних "нулей" и по сути являющаяся индикатором конца диска).

Вся информация записывается на CD-DA в виде дорожек, разделенных зазорами (pre-gap), равными 2 секундам. Таких дорожек может быть 99, и каждая из них может быть разбита на 99 фрагментов. Понятие дорожек несколько вторично, но хорошо подходит для простейшего описания структуры диска.

На самом деле информация на диске представлена в виде блоков-сегментов, которые имеют стандартный размер (2352 байта) и стандартную скорость их чтения - 75 блоков в секунду. То есть, если мы говорим о зазоре длиной в две секунды, то подразумеваем 150 "пустых" блоков-сегментов. Сами же дорожки состоят из наполненных информацией блоков.

Блок-сегмент, в свою очередь, состоит из 98 микрокадров, каждый из которых имеет размер в 24 байта (192 бита). 24 байта может содержать описание значений шести дискретных отсчетов правого и левого каналов. И приведенное значение 2352 байта можно получить простым умножением 98 на 24. Так что, говоря о таком размере сегмента, мы говорим только о чисто звуковой информации.


2.  История развития оптического накопителя

Разработанная Philips и Sony новая спецификация для хранения цифровых данных на CD-носителях стала называться "Желтой книгой", а сами носители - CD-ROM (Read Only Memory). Блок-сегмент, равный 2352 байтам, преобразовался. То есть по стандарту были предусмотрены типы Mode 1, предназначенный для хранения цифровых компьютерных данных, и Mode 2 - сжатых графических, текстовых и звуковых данных. Блок-сектор типа Mode 1 хранит в себе информацию по коррекции и исправлению ошибок EDC/ECC (Error Detection Code/Error Correction Code) и является самым распространенным. На коррекцию и исправление ошибок в каждом секторе отводится 288 байт. В результате на информацию остается 2064 байта, 12 из которых выделяются на синхронизацию и 4 байта - для заголовка сектора.

Таким образом, основной минимальной единицей в формате CD-DA является дорожка, а в CD-ROM - сегмент.

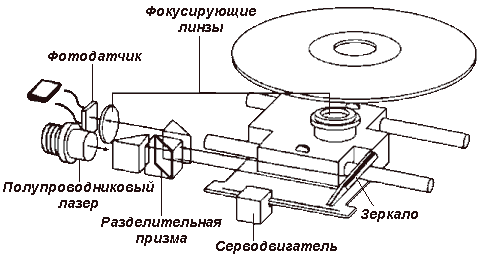

Устройство накопителей на CD-ROM.

После прихода двух стандартов, описанных "Красной" и "Желтой" книгами, стояла одна существенная проблема: носители были строго привязаны к типам накопителей. То есть совмещение аудио и цифровых данных было в то время не реализовано. Появились диски смешанных форматов, хранящие в себе данные как CD-ROM, так и CD-DA. Причем первые данные (CD-ROM) записывались в начале диска. Это не совсем удобно, поскольку аудионакопители пытаются прочитать первую дорожку, чем могут навредить аудиоаппаратуре, а CD-ROM-накопители не могут одновременно читать программу и воспроизводить аудио.

В ноябре 1985 года представители ведущих производителей CD-ROM собрались для того, чтобы обсудить проблему совместимости и общего типа структурирования файловой системы для всех носителей. То есть требовался стандарт для файловой системы, структуры записи и чтения и т.п. Был составлен документ, который являлся спецификацией (название спецификации - HSG), определяющей логические и файловые форматы компакт-дисков. Документ носил рекомендательный характер, и хотя впоследствии многое определил для технологической отрасли в целом, цвета книги для него так и не нашлось. Предложение формата HSG-спецификации во многом базировалось на представлении структуры флоппи-диска, содержащего нулевой трек или системную дорожку, в которой хранятся данные о типе носителя и его файловой структуре с директориями, поддиректориями и файлами. CD организован немного по-другому. То есть все данные такого типа хранятся в служебной и системной областях. В первой хранится информация, необходимая для синхронизации между носителем и накопителем. Во второй - файловая структура, причем указываются прямые адреса файлов в поддиректориях, что сокращает время поиска.

Через три года (1988) был принят международный стандарт ISO-9660, основные положения которого были очень схожи с HSG-представлением. Этот стандарт описывал файловую систему CD-ROM и имел три уровня. Первый уровень выглядит примерно так:

-                     имена файлов могут содержать до 8 символов;

-                     в названиях файлов используются символы только верхнего регистра, цифры и символ "_";

-                     в именах файлов не допускаются специальные символы - "-,~,=,+";

-                     имена каталогов не могут иметь расширений;

-                     файлы не могут быть фрагментированы.

Второй и третий уровень ISO-9660 только облегчают и расширяют возможности первого. В частности, на втором уровне сняты ограничения по именам файлов и каталогов (например, разрешено уже создавать имена длиной в 32 символа), на третьем уже разрешается фрагментировать файлы. Стоить отметить, что ISO-9660 первого уровня стандартизирует в основном форматы файловых систем MS-DOS и HFS (Apple Macintosh). Второй уровень в данных системах уже не читаемый.

Для Apple Macintosh существует отдельно стандарт формата файловой системы HFS (Hierarchical File System). У данной платформы компьютеров своя особая иерархия файловой системы, из-за чего данный стандарт является востребованным. На один диск можно записать несколько форматов файловых систем одновременно.

Спецификация, разработанная в 1991 году, была выпущена в виде "Оранжевых книг" (Orange Books). Их две. Первая стандартизирует магнито-оптические накопители, которые могут стирать, перезаписывать информацию. Вторая книга посвящена накопителям с однократной записью, которые могут только дозаписывать. То есть во второй книге речь идет о CD-R (Recordable). Постепенно современные технологии стали позволять перезапись дисков. Мы говорим о CD-RW (Rewritable) или же CD-E (Erasable), что, по сути, является одним и тем же. Эти носители и накопители скорее всего подпадают под первую из "Оранжевых книг".

В 1993 году вышла "Белая книга" (White Book), в которой был стандартизирован новый продукт - Video CD, разработанный совместно JVC, Matsushita, Sony и Philips. В основу данного стандарта легла видеосистема Karaoke, разработанная JVC. Новый формат позволяет хранить 72 минуты видео со стереозвуком. Формат сжатия знаком многим - MPEG (Motion Picture Experts Group). Первая дорожка записывается в формате CD-ROM/XA, потом идет блок данных, содержащий сжатое видео. Основываясь на приобретениях, полученных с помощью стандарта "Белой Книги", эксперты впоследствии внесли существенные изменения в "Зеленую книгу".

В конце прошлого века накопители CD-R, достигшие к тому времени скоростей по записи/чтению 8Х/24Х, были вытеснены более универсальными накопителями CD-RW, позволяющими записывать не только диски с однократной записью, но и перезаписываемые.

В отличие от органических красителей, используемых для формирования активного слоя в дисках CD-R, в CD-RW активным слоем является специальный поликристаллический сплав (серебро-индий-сурьма-теллур), который переходит в жидкое состояние при сильном (500-700°С) нагреве лазером. При последующем быстром остывании жидких участков они остаются в аморфном состоянии, поэтому их отражающая способность отличается от поликристаллических участков. Возврат аморфных участков в кристаллическое состояние осуществляется путем более слабого нагрева ниже точки плавления, но выше точки кристаллизации (примерно 200 °С). Выше и ниже активного слоя располагаются два слоя диэлектрика (обычно двуокиси кремния), отводящих от активного слоя излишнее тепло в процессе записи; сверху все это прикрыто отражающим слоем, а весь "сэндвич" нанесен на поликарбонатную основу, в которой выпрессованы спиральные углубления, необходимые для точного позиционирования головки и несущие адресную и временную информацию.

В накопителе CD-RW используются три режима работы лазера, отличающиеся мощностью луча: режим записи (максимальная мощность, обеспечивающая переход активного слоя в неотражающее аморфное состояние), режим стирания (возвращает активный слой в отражающее кристаллическое состояние) и режим чтения (самая низкая мощность, не влияющая на состояние активного слоя).


Разрез носителя CD-RW или DVD+RW

Самая большая проблема, которая всегда преследовала изготовителей устройств записи на оптические диски, - опустошение буфера. Поскольку запись идет с постоянной (линейной или угловой) скоростью, в буфере дисковода постоянно должны присутствовать данные для записи. Если по каким-либо причинам (перегрузка ЦП другими задачами, проблемы в интерфейсе, сбой программы и т. п.) данные начинают поступать слишком медленно, может возникнуть ситуация, когда в буфере накопителя нет данных для записи следующего блока. В накопителях первых поколений это приводило к безвозвратной порче "болванки" в случае CD-R или необходимости стирать и заново записывать CD-RW. В конце 2000 г. Sanyo запатентовала технологию BURN-Proof (Buffer UndeRuN-Proof, т. е. защита от опустошения буфера), которая позволяла останавливать запись, если объем данных в буфере становился меньше определенного порога, и возобновлять ее с того же места при заполнении буфера. Сейчас вариации этих технологий (каждая фирма называет их по-своему: у Yamaha это "SafeBurn", у Acer - "Seamless Link", у Ricoh - "JustLink") применяются практически всеми изготовителями накопителей CD-RW.

Недостаточная емкость (650 или 700 Мбайт) CD-ROM и невозможность дальнейшего повышения производительности заставили задуматься о новом формате оптических дисков. История его возникновения, в отличие от простой и ясной истории создания CD, полна противоречий, столкновений и интриг. По первоначальному замыслу новый диск должен был прийти на смену видеокассетам VHS. У истоков DVD (первоначально эта аббревиатура расшифровывалась как "Digital Video Disk", т. е. "цифровой видеодиск", а позднее, когда на DVD стали записывать не только видео, превратилась в "Digital Versatile Disk", т. е. "цифровой многофункциональный диск"), стояли, с одной стороны, Matsushita Electric, Toshiba и кинокомпания Time/Warner, разработавшие технологию Super Disc (SD), а с другой - "родители" компакт-диска Sony и Philips со своей технологией Multimedia CD (MMCD). Поскольку два этих формата были абсолютно несовместимы друг с другом, в 1995 г. под давлением гигантов индустрии ИТ (Microsoft, Intel, Apple и IBM) для выработки единого стандарта была создана организация DVD Consortium, в которую вошли основные изготовители накопителей и носителей к ним, общим числом 11; впоследствии название было изменено на DVD Forum.

Аналогично разноцветным "книгам", определяющим форматы компакт-дисков, существует 5 документов, описывающих форматы DVD-ROM, DVD-Video, DVD-Audio, DVD-R (однократно записываемый DVD) и DVD-RAM (DVD с возможностью многократной записи). В последнее время появилось также два новых формата многократно записываемых дисков - DVD-RW и DVD+RW и один - однократно записываемых DVD+R.

В отличие от CD-ROM, которые бывают только односторонними и однослойными, DVD могут быть также двухслойными и двусторонними. Таким образом, существует 4 варианта DVD-дисков: DVD-5 (односторонний однослойный, емкость 4,7 Гбайт), DVD-9 (односторонний двухслойный, 8,5 Гбайт), DVD-10 (двусторонний однослойный, 9,4 Гбайт) и DVD-18 (двусторонний двухслойный, 17 Гбайт).

Каким же образом удалось разместить на точно таком же по размерам диске в 7-25 раз больше информации? Прежде всего благодаря применению вместо ИК-лазера с длиной волны 780 нм лазера красного диапазона с длиной волны 635 или 650 нм. Уменьшение длины волны позволило сократить минимальный размер "ямок" (углублений на покрытой отражающим слоем поверхности поликарбонатной основы диска, несущих информацию) с 0,83 до 0,4 мкм, а шаг дорожек - с 1,6 до 0,74 мкм, что дало общий выигрыш в емкости в 4,5 раза. Остальное было получено за счет применения более эффективных кодов коррекции ошибок, которые позволили значительно уменьшить процент, отводимый на эти коды в каждом пакете данных.

Возможность изготовления двухслойных дисков (отражающий материал первого слоя является полупрозрачным, так что можно фокусировать лазер на лежащем над ним втором отражающем слое) позволила поднять емкость еще почти в два раза (на самом деле несколько меньше, поскольку в полупрозрачном слое не удается достичь такой же плотности записи, как в полностью отражающем). Двухсторонний диск, который представляет собой как бы два односторонних, склеенных отражающими слоями внутрь (общая толщина диска при этом остается равной 1,2 мм), еще в два раза увеличил возможную емкость DVD, хотя в этом случае возникает определенное неудобство: диск приходится переворачивать вручную.

Повышение плотности размещения данных на диске привело к автоматическому увеличению скорости передачи данных при той же скорости вращения носителя. Так, в накопителе CD-ROM IX данные передаются со скоростью 150 кбайт/с, тогда как в DVD-ROM IX скорость передачи достигает 1250 кбайт/с, что соответствует 8Х CD-ROM. Современные накопители DVD достигли скоростей 16Х, что, как несложно подсчитать, дает 128Х для CD-ROM! Для обеспечения совместимости накопителей DVD с носителями CD применяются различные технические решения, в том числе смена фокусирующих линз, два лазера с длинами волн 780 и 650 нм или специальный голографический элемент, обеспечивающий правильную фокусировку для каждого типа носителя. Принятие в качестве основного формата файловой системы DVD разработанной OSTA спецификации UDF (Universal Disc Format), а точнее, ее подмножества, называемого MicroUDF, сняло проблемы, связанные с необходимостью разработки новых форматов всякий раз, когда появляется новый класс данных, которые необходимо записывать на диск. Поскольку эта спецификация включает и стандартную для CD-ROM файловую систему ISO-9660, решаются проблемы совместимости с ОС, поддерживающими эту систему. Диски DVD-ROM используют промежуточный формат UDF Bridge (в этом формате отсутствует поддержка разработанного Microsoft для работы с длинными и Unicode-именами файлов расширения ISO 9660, названного Joliet), тогда как для дисков DVD-Video применяется полный формат UDF. Файлы DVD-Video не должны превышать по размеру 1 Гбайт, не должны фрагментироваться (каждый файл должен занимать одну связную область диска), а ссылки на них, записанные в формате 8.3, должны располагаться в каталоге VIDEO_TS, который должен быть первым на диске. Аудиофайлы размещаются в отдельной области диска (DVD-Audio zone), а ссылки на них - в каталоге AUDIO_TS.

Видео записывается на DVD обычно в формате MPEG-2. Диски DVD-Video могут использовать несколько различных систем защиты от копирования, самая известная и простая из которых, доставляющая массу неудобств пользователям, - региональное кодирование. Весь мир разбивается по этой системе на семь регионов (страны бывшего СССР попадают в пятый регион вместе с Индией, Африкой, Северной Кореей и Монголией). Диск DVD-Video, предназначенный, скажем, для первого региона (США), по идее, не должен считываться дисководом или плейером для пятого региона. На практике, однако, в России чаще всего используются многорегиональные дисководы и диски.

Всего на данный момент существует шесть форматов записываемых DVD (в хронологическом порядке их появления): DVD-R for General, DVD-R for Authoring, DVD-RAM, DVD-RW, DVD+RW и DVD+R. Сейчас ситуация складывается так, что первые четыре формата, скорее всего, уйдут в прошлое. Альянс основных изготовителей записываемых оптических накопителей, в который входят такие "киты", как HP, Sony, Ricoh и др., объединившихся вокруг технологий DVD+RW и DVD+R, похоже, не оставит им никаких шансов, хотя компания Pioneer, впервые предложившая формат DVD-RW в конце 1999 г. и добившаяся его одобрения в DVD Forum (DVD+RW пока такого одобрения не получил, несмотря на то, что все члены DVD+RW Alliance входят в число учредителей DVD Forum), не собирается пока сдавать своих позиций.

Важнейшее преимущество формата DVD+RW (и его разновидности для носителей с однократной записью DVD+R) - совместимость записанных в нем носителей с подавляющим большинством обычных накопителей DVD-ROM и бытовых DVD-плейеров. Диски формата DVD-RW обладают таким свойством только при записи их в "совместимом" режиме, в котором невозможна запись с переменной битовой частотой и требуется так называемая "финализация" диска, занимающая до 15 мин. Еще одна ценнейшая возможность - использование этих накопителей для записи (и, разумеется, чтения) дисков CD-R и CD-RW.

DVD+RW представляет собой развитие технологии DVD-RW. Для записи используется технология фазового перехода, полностью аналогичная используемой в CD-RW. Точное позиционирование головки обеспечивается волнистыми канавками, проложенными вдоль всей спиральной дорожки диска. Благодаря им появляется возможность так называемого связывания без потерь, т. е. обеспечения связности записываемого видеофайла даже при больших перерывах в передаче данных от ПК. Можно даже редактировать отдельные участки уже записанного файла!



Прямая перезапись в DVD+RW

Накопители DVD+RW позволяют записывать одно-и двухсторонние диски емкостью соответственно 4,7 и 9,4 Гбайт. Двухслойные диски не поддерживаются.

Формат однократной записи DVD+R, в отличие от CD-R, который предшествовал CD-RW, появился после успешного старта перезаписываемого DVD+RW. Первые накопители DVD+RW/+R начали появляться только весной 2002 г. Один из первых таких накопителей, Ricoh MP5125A, записывает диски DVD+RW и DVD-R на скорости 2,4Х, диски CD-R на скорости до 12Х, CD-RW - до 10Х. Максимальные скорости чтения составляют для DVD 8X, а для CD 32X, времена доступа соответственно 140 и 120 мс.

DVD-R и DVD+R ещё только завоёвывали массовый рынок, а производители уже вовсю занимались разработкой новых, более ёмких форматов. Уже в 1996 году Phillips, Toshiba и Sony демонстрировали миру первые прототипы устройств, использующих сине-фиолетовый лазер для записи информации на диск. Но перед разработчиками стояло множество проблем, связанных с излишним нагревом привода, поиском подходящего записывающего слоя и т.д.

19 февраля 2002 года девять компаний (Hitachi, LG Electronics, Matsushita Electric, Pioneer, Philips, Samsung, Sharp, Sony и Thomson Multimedia) объявили о разработке спецификации на формат оптических дисков нового поколения, получивший название «Blu-ray Disc». Название указывает на основную особенность нового формата – использование сине-фиолетового лазера. Первоначально заявлялась ёмкость 27 Гигабайт на стандартной 12-см болванке.

Уже в августе информация о формате Blu-ray стала достоянием общественности. В сентябре конкуренты в лице компаний Toshiba и NEC представили достойный ответ – формат Advanced Optical Disc (AOD). В октябре тайваньский консорциум AOSRC предложил собственный стандарт HD-DVD.

Прототипы BD- и AOD- приводов стали появляться на различных шоу, например, на Ceatec show в Японии в октябре 2002 года и на выставке Consumer Electronics Show (CES 2003) в январе 2003.

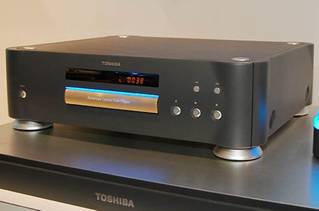

Первый прототип будущего HD-DVD

Первый прототип Blu-ray на Ceatec Show 2002

Наконец, 13 февраля 2003 года Ассоциация BDA (Blu-ray Disc Association) начала лицензирование нового формата, что практически означало официальное появление BDA на рынке оптических накопителей и отмашку на начало выпуска коммерческих продуктов на основе Blu-ray.

Оставался всего лишь один вопрос: какой формат выберет DVD Forum – консорциум компаний, взявший на себя обязанности по стандартизации и сертификации оптических носителей.

В ноябре 2003 года совершенно неожиданно для многих рабочим форматом DVD-ROM дисков следующего поколения была выбрана спецификация HD-DVD, вобравшая в себя AOD от Toshiba и Nec (заметьте, корейский HD-DVD здесь ни при чём). Перевес голосов у HD-DVD был небольшой – 8 против 6.

Появление спецификации HD-DVD было очень тяжёлым. В то время как сторонников Blu-ray становилось всё больше, а компании анонсировали всё новые прототипы приводов и носителей, DVD Forum пытался добиться единогласия в своих рядах. Спецификация HD-DVD 1.0 была утверждена только 10 июня 2004 года.


3.Виды и типы оптических накопителей

На сегодняшний день существует три вида оптических насителей. Это компакт диск (CD), цифровой видеодиск (DVD) и Blu-ray. Компакт-диски (CD), используемые для хранения данных, фактически являются производной формой аудио компакт дисков. Объем данных для записи, в среднем составляет 650 Mb - 700 Mb на один диск. Информация, записанная на диск, может содержать аудио треки, файлы данных или оба вида одновременно. Большинство программного обеспечения для компьютерных систем распространяется как раз на компакт-дисках CD. DVD формат был разработан для хранения цифрового видео, и только сейчас его стали применять для распространения программ. Тем не менее, DVD накопители имеют обратную совместимость с CD форматом.

   Blu-ray и HD-DVD (диски с высокой плотностью записи) - два конкурирующих, на сегодняшний день, формата записи данных. Каждый из этих двух форматов способен сохранять на своем носителе видео сигнал высокой четкости или иную информацию объемом от 25 Gb до 200 Gb, в зависимости от количества слоев. Однако, между собой эти два формата не совместимы. Надо также помнить, что используемый в этих устройствах лазер отличается от CD и DVD приводов и не имеет с ними обратную совместимость.

   На сегодня, оптические накопители могут быть, как только для чтения (ROM), так и для чтения и записи (R, RW, RE или RAM). Первый тип оптических накопителей позволяет читать диски, предварительно записанные на других устройствах, и не может быть использован для сменных носителей. Второй тип имеет возможность записи (прожига) данных, причем аудио и видео данные могут быть воспроизведены и на обычных CD, DVD плеерах.

   Выпускаемые производителями записывающие CD устройства имеют единый стандарт и полностью совместимы между собой. Некоторые записывающие CD устройства, имеют маркировку CD-RW/DVD, что означает возможность записи и чтения CD, а также чтения DVD дисков.
Записывающие DVD устройства более разнообразны в поддержке различных медианосителей, чем свои CD-собратья. Современные DVD приводы поддерживают новый формат записи, маркируемый как DL. Он отличается тем, что использует два слоя для записи данных, что вдвое увеличивает вместимость DVD диска, соответственно.

   Все оптические устройства оцениваются по коэффициенту (множителю) скорости, который в x раз превосходит оригинальный стандарт скорости для CD и DVD. Этот множитель не имеет постоянной величины и может изменяться по мере чтения или записи диска.

   На CD-ROM устройствах обычно указывают один множитель, например, x52. Он соответствует той скорости, при которой максимально быстро идет передача данных с CD. Иногда дополнительно, указывается множитель вторичного преобразования. Это имеет отношение к скорости, с которой данные с аудио CD будут сконвертированы в цифровой формат, в частности, в mp3.

   DVD-ROM устройства маркируют двумя - тремя показателями скорости. Первый означает максимальную скорость чтения данных с DVD, второй с CD, и третий - скорость вторичного преобразования.

   Для записывающих оптических накопителей все несколько сложнее. Спецификация устройства может содержать до десяти различных множителей для разных типов носителей. Поэтому производители стремятся маркировать устройства одним параметром, соответствующему DVD формату, который является самым быстрым для записи. Например, записывающий DVD устройство имеет множитель скорости записи 20x для носителей типа DVD+R, но в тоже время, для записи двухслойного DVD+R DL, множитель будет уже иметь значение 4x.

         Цены на оптические накопители CD и DVD форматов, сегодня, вполне доступны многим. Даже бюджетные настольные компьютеры комплектуют оптическими устройствами для чтения CD, DVD дисков. Для работы с данными, большинство пользователей выбирают DVD рекордеры, так как они с успехом выполняют чтение и запись как CD, так и DVD формата. Для тех же, кто думает о приобретении оптических устройств с высокой плотностью записи, посоветуем использовать Blu-ray, так как с февраля 2008 года компания Toshiba, основной разработчик формата HD-DVD, объявила о прекращении поддержки этой технологии в связи с решением положить конец войне форматов. Что касается записывающих Blu-ray устройств, то они сейчас весьма дороги, да и сами диски сложно найти в широкой продаже.


3.1. Компакт диск (CD)

Компакт-диски изготовляют из прозрачного пластика диаметром 120 мм. и толщиной 1,2 мм. На пластиковую поверхность напыляется слой алюминия или золота и слой красителя, защищенные от повреждений слоем прозрачного лака. Толщина напыления составляет несколько десятитысячных долей миллиметра.

Различают виды красителей:

·         цианиновый (Cyanine) - первый краситель для CD-R. Цианин придает диску синюю окраску (в комбинации с золотым отражающим слоем она становится зеленоватой).

·         фталоцианиновый(Phtalocyanine) - современная разработка. Фталоцианин практически бесцветен (легкий зеленоватый оттенок), вместе с серебряным отражающим слоем дает зеленовато-желтую окраску диску, а с золотым отражающим слоем - золотистую окраску.

·         MetalAzo(специальный). Разработка Mitsubishi Chemicals, имеет ярко выраженный темно-синий цвет; диски продаются они под маркой Verbatim DataLife Plus и Verbatim Color.

·         UltraGreen(специальный), используется активный слой dye. Разработка компании CIBA. В России используется для производства CD-R Mirex по технологии Plasmon.

В условиях массового производства запись информации на диск происходит путем выдавливания на поверхности дорожки, в виде ряда углублений. Для штамповки существует специальная матрица-прототип (мастер-диск) будущего диска, которая выдавливает дорожки на поверхности.

От центра к краю компакт-диска нанесена единственная дорожка в виде спирали шириной 4 микрона с шагом 1,4 микрона. . На каждом дюйме (2,54 см) по радиусу диска размещается 16 тысяч витков спиральной дорожки. Для сравнения — на поверхности жесткого диска на дюйме по радиусу помещается лишь несколько сотен дорожек. Емкость CD достигает 780 Мбайт.

Поверхность диска разбита на три области:

1.     Начальная(Lead In) расположена в центре диска шириной 4 мм и считывается первой. В ней записано содержимое диска, таблица адресов всех записей, метка диска и другая служебная информация.

2.     Средняя область шириной 33 мм содержит основную информацию и занимает большую часть диска.

3.     Конечная область (Lead Out) содержит метку конца диска.

Глубина впадин на поверхности диска равна четверти длины волны лазерного света. Если в двух последовательных тактах считывания информации луч света лазерной головки переходит с выступа на дно впадины или обратно, разность длин путей света в этих тактах меняется на полуволну, что вызывает усиление или ослабление совместно попадающих на светодиод прямого и отраженного от диска света.

Если в последовательных тактах считывания длина пути света не меняется, то и состояние светодиода не меняется. В результате ток через светодиод образует последовательность двоичных электрических сигналов, соответствующих сочетанию впадин и выступов на дорожке.

Различная длина оптического пути луча света в двух последовательных тактах считывания информации соответствует двоичным единицам. Одинаковая длина соответствует двоичным нулям.

CD-ROM просты и удобны в работе, имеют низкую удельную стоимость хранения данных, практически не изнашиваются, не могут быть поражены вирусами, c них невозможно случайно стереть информацию.

CD-R (CD-RW)

Компакт-диски CD-RW и CD-R могут изготовляться по различным технологиям:

·         диск может быть покрыт чувствительным фотолаком, в котором лазер прожигает отверстия, испаряя лак;

·         на подложку диска могут быть нанесены два слоя: один - из искусственных полимеров (имеющих малую теплоту плавления), другой - металлический. При нагревании металла лазерным лучом находящийся под ним слой полимера испаряется, что приводит к образованию пузырька в металлическом слое и, как следствие, к нетиповому отражению считывающего луча в этом месте;

·         поверхность диска может быть покрыта слоем галий-сурьмы или индий-сурьмы, которые при воздействии на них лазерного луча расплавляются и переходят из кристаллического в аморфное состояние, что сопровождается изменением условий отражения и может быть зафиксировано считывающим лазерным лучом.

Запись CD-R основана на "выжигании" лазером каждого бита информации на записывающем слое. Соответственно изменяется отражающая способность диска. которую лазерный луч фиксирует при считывании.

Уровень записи (отражающая способность) в CD-RW определяется специальным комбинированным слоем, который реверсивно изменяет свои характеристики. Запись производится при изменении состояния вещества записывающего слоя, когда вещество под нагревом переходит из кристаллического состояния в аморфное. Такой процесс называется фазовым переходом и широко применяется в магнитооптических устройствах. Но в отличие от магнитооптики запись на CD-RW определяется изменением отражающей способности поверхности. В связи с этим CD-RW-диски более "капризны" при чтении, так как изменение отражательных свойств у них намного меньше, чем у CD-R.


3.2. Цифровой видеодиск (DVD)

В конце 1997-гo - начале 1998 года на рынке стали появляться диски и приводы DVD. Этот стандарт был создан с расчетом на то, чтобы заменить разные носители сразу в нескольких областях - и в индустрии видео, и в сфере информационных технологий, и в звуковых записях, и даже, возможно, в индустрии игровых картриджей. По замыслу разработчиков, это должен быть некий "универсальный" носитель, необычайно вместительный и надежный.

Емкость стандартного (одностороннего, однослойного) диска составляет 4,7 Гбайт, то есть почти в восемь раз превышает емкость обычного CD-ROM. В формате MPEG-2 на DVD-диск можно записать видеофильм продолжительностью около 130 минут со звуковым сопровождением на восьми языках и субтитрами на 32 языках.

Использование двухслойных двухсторонних дисков позволяет увеличить емкость DVD-носителя вчетверо при незначительном повышении стоимости дисководов и самих дисков. Верхний слой таких дисков делается полупрозрачным, а внутренний - полностью отражающим. Для чтения информации лазерный луч фокусируется на поверхности внутреннего слоя, "игнорируя" помехи, создаваемые верхним слоем.

Диски, созданные по этой несколько модифицированной лазерной технологии, так же как и традиционные компакт-диски, используют для хранения данных углубления, расположенные в виде спиральной дорожки, "завитой" по всей поверхности диска. Так же как и в случае с CD, при считывании информации точно сфокусированный лазерный диод испускает луч, который, отражаясь от углублений на вращающемся диске, затем попадает на светочувствительный элемент. Таким образом, действуя по двоичной системе ("есть сигнал - нет сигнала"), компьютер считывает информацию с носителя. По размерам же диски CD и DVD абсолютно одинаковы - DVD разве что немного тоньше. Естественно, так же как и CD-диски, DVD производится в двух форм-факторах 12 см (4,7 дюйма) и 8 см (3,1 дюйма). Наиболее распространенным, как и в случае с CD, скорее всего, будет форм-фактор 12 см - ведь именно на него рассчитано большинство дисководов и DVD-плейеров.

В чем же заключаются различия между DVD и CD? В первую очередь у DVD-дисков меньший диаметр углублений, на дорожке они расположены с меньшим "шагом", и самих дорожек на диске гораздо больше. Использование насечек меньшего размера стало возможным благодаря применению высокочастотного лазера, посылающего более "плотный" луч. В то время как лазер в обычном устройстве CD-ROM имеет длину волны 780 нанометров, устройства DVD используют лазер с длиной волны 650 или 635 нм, что позволяет покрывать лучом в два раза больше насечек на одной дорожке и в два раза больше дорожек. Кроме того, поверхность диска, отведенная для хранения данных, немного больше, чем у CD-ROM, DVD также предусматривает новый формат секторов и более надежный код коррекции ошибок. Все эти нововведения позволили достичь примерно в семь раз большей емкости дисков DVD, чем традиционных CD.

Но семикратный прирост емкости диска - это далеко не предел. Пожалуй, самое интересное в спецификациях DVD - это возможность создания двухсторонних и двухслойных дисков.

Двухсторонний диск делается просто: так как толщина диска DVD может составлять лишь 0,6 мм (половина толщины обычного CD-ROM), появляется возможность соединить два диска тыльными сторонами и получить двухсторонний DVD. Правда, придется вручную переворачивать его, но с развитием технологий DVD появятся приводы, способные читать обе стороны без вмешательства пользователя.

Технология создания двухслойных дисков чуть более сложна: данные записываются в двух слоях - нижнем и полупрозрачном верхнем. Работая на одной частоте, лазер считывает данные с полупрозрачного слоя, работая на другой - получает данные "со дна".

Первый (ближний к лазеру) слой полупрозрачный. Благодаря этому, меняя фокусировку лазера, можно считывать информацию как с первого слоя, так и с расположенного за ним второго. Поскольку время переключения фокусировки достаточно мало, применение двух слоев позволяет получить диск с "непрерывной" емкостью 8,5 Гбайт (стандарт DVD-9 - односторонний двухслойный диск (DL/SS, рис. 2), емкостью соответственно 8,5 Гбайт).

Вместимость двухслойных DVD-дисков не в два раза больше, чем у однослойных, как следовало бы ожидать, а немного меньше: дабы минимизировать помехи, возникающие при прохождении луча лазера через внешний слой, минимальный размер углублений на дорожках был повышен с 0,4 мм до 0,44 мм. Кстати, в результате немного повысилась скорость считывания информации с таких дисков.

Приводы DVD имеют довольно медленную скорость вращения дисков, даже по сравнению с устаревшими трехскоростными устройствами CD-ROM. Однако, так как на DVD-дисках данные размещены более плотно, чем на CD, скорость передачи соответствует скоростям девятискоростных дисководов CD-ROM, что в цифрах соответствует 1,3 Мбит/с. Дисководы, работающие с такой скоростью, называются двухскоростными.

Второе поколение устройств DVD будет иметь удвоенную скорость. Это не повлияет на качество проигрываемого видео (1,3 Мбайт вполне достаточно для обеспечения ровного и четкого видеоряда), зато увеличит скорость загрузки программного обеспечения с DVD-ROM.

Существует и два варианта записываемых DVD-дисков. Это стандарт DVD-R и DVD-RAM. Первый стандарт аналогичен CD-R - данные на диск могут быть записаны только единожды. Луч лазера "выжигает" углубления в специальном слое, нанесенном на диск.

Еще один стандарт - DVD-RAM - позволяет записывать данные на диск многократно. Он основан на технологии смены фазы (phase change): луч лазера разогревает специальный отражающий магнитосодержащий слой, нанесенный на диск, а затем под воздействием магнитной головки в этом слое формируются углубления. Застывая, слой сохраняет форму, полученную в результате воздействия головки, а значит, и данные. При перезаписи достаточно повторить операцию. Количество циклов "чтение/запись" для данной технологии оценивается в миллионы раз.


3.3. Blu-ray

Blu-ray Disc, BD (англ. blue ray — синий луч и disc — диск; написание blu вместо blue — намеренное) — форматоптического носителя, используемый для записи с повышенной плотностью хранения цифровых данных, включая видео высокой чёткости. Стандарт Blu-ray был совместно разработан консорциумом BDA. Первый прототип нового носителя был представлен в октябре 2000 года. Современный вариант представлен на международной выставке потребительской электроники Consumer Electronics Show (CES), которая прошла в январе 2006 года. Коммерческий запуск формата Blu-ray прошёл весной 2006 года.

Blu-ray (букв. «синий луч») получил своё название от использования для записи и чтения коротковолнового (405 нм) «синего» (технически сине-фиолетового) лазера. Буква «e» была намеренно исключена из слова «blue», чтобы получить возможность зарегистрировать товарный знак, так как выражение «blue ray» является часто используемым и не может быть зарегистрировано как товарный знак.

С момента появления формата в 2006 году и до начала 2008 года у Blu-ray существовал серьёзный конкурент — альтернативный формат HD DVD. В течение двух лет многие крупнейшие киностудии, которые изначально поддерживали HD DVD, постепенно перешли на Blu-ray. Warner Brothers, последняя компания, выпускавшая свою продукцию в обоих форматах, отказалась от использования HD DVD в январе 2008 года. 19 февраля того же года Toshiba, создатель формата, прекратила разработки в области HD DVD. Это событие положило конец очередной «войне форматов».

В технологии Blu-ray для чтения и записи используется сине-фиолетовый лазер с длиной волны 405 нм. Обычные DVD и CD используют красный и инфракрасный лазеры с длиной волны 650 нм и 780 нм соответственно (635 нм для DVD-R for Authoring).

Такое уменьшение позволило сузить дорожку вдвое по сравнению с обычным DVD-диском (до 0,32 мкм) и увеличить плотность записи данных.

Список используемой литературы
