Реферат на тему: «Устройство и проверка нивелиров Н-3 и Н-10 и теодолитов Т30 и 2Т30»

Рязань 2012.

Поверки нивелиров Н-3 и Н-10

1. Проверка внешнего состояния и комплектности нивелира

2. Проверка работоспособности нивелира

3. Проверка круглого (установочного) уровня

4. Проверка правильности установки сетки нитей зрительной трубы

5. Проверка правильности установки цилиндрического уровня при трубе

6. Проверка работоспособности компенсатора нивелира

7. Проверка правильности смещения визирной оси при перефокусировке зрительной трубы

8.Определение погрешности измерения превышения на станции

В нивелире должны соблюдаться соответствующие геометрические и оптико-механические условия. Поэтому перед работой нивелир проверяют (делают поверки). Если будут обнаружены нарушения этих условий, нивелир исправляют (выполняют юстировку) в соответствии.

1.      Проверка внешнего состояния и комплектности нивелира

Проверку внешнего состояния и комплектности нивелира производят осмотром. Визуально проверяют чистоту оптических деталей зрительной трубы, контрастность и четкость одновременного изображения нитей сетки, концов пузырька контактного уровня. Убеждаются в отсутствии коррозии и дефектов на приборе, которые могут затруднить работу с прибором. Комплектность нивелира должна соответствовать указанной в паспорте нивелира.

2.      Проверка работоспособности нивелира

Проверку работоспособности нивелира и взаимодействие его подвижных узлов производят опробованием. При опробовании обращают внимание на исправность всех частей нивелира, отсутствие качаний в подъемных, наводящих и закрепительных винтах; плавность вращения окуляра, элевационного винта. Проверяют исправность зеркала подсветки уровня и крепления всех подвижных частей нивелира и стопорных винтов. Юстировочные винты должны занимать среднее положение. При проверке нивелира с компенсатором необходимо убедиться, что подвесная система компенсатора и демпфер работают.

Проверяют исправность штатива, убеждаются, подходит ли становой винт к нивелиру. Подтягивают все винты и гайки на штативе и проверяют его устойчивость. Для этого нивелир устанавливают на штатив и приводят его в рабочее положение; наводят трубу на рейку и запоминают по ней отсчет. Затем слегка нажимают на головку штатива, после чего опять отсчитывают по рейке. При устойчивом штативе отсчеты по рейке и положение пузырька незначительно отличаются от первоначального. При проверке нивелира с компенсатором при легком постукивании по штативу отсчет по рейке не должен изменяться. Если отсчёты различаются значительно, то следует установить и устранить причины неустойчивости штатива.

3.      Проверка круглого (установочного) уровня

Ось круглого уровня должна быть параллельна оси вращения нивелира. Ось круглого уровня – нормаль к поверхности шлифовки уровня в точке нуль-пункта.

Зрительную трубу устанавливают параллельно двум подъемным винтам. Тремя подъемными винтами приводят пузырек круглого уровня в нуль-пункт и поворачивают верхнюю часть нивелира вокруг вертикальной оси на 180° . Если после этого пузырек уровня останется в центре ампулы, то условие выполнено. В противном случае пузырек приводят в первоначальное положение, перемещая его на первую половину дуги отклонения при помощи юстировочных винтов уровня к нуль-пункту, а на другую половину - подъемными винтами. После этого проверку повторяют до выполнения условия. По окончании проверки юстировочные винты надежно закрепляют.

4.      Проверка правильности установки сетки нитей зрительной трубы

Проверку правильности установки сетки нитей производят для того, чтобы убедиться, что вертикальная нить сетки при среднем положении пузырька уровня совпадает с отвесной линией, а горизонтальная нить сетки перпендикулярна к вертикальной оси нивелира.

Для выполнения проверки на расстоянии 10 - 15 м от нивелира закрепляют отвес. Приводят нивелир в рабочее положение и наводят вертикальную нить сетки на нить отвеса. Если один конец вертикальной нити сетки отклоняется от нити отвеса более чем на 1 мм (определяется линейкой), то установку сетки нитей исправляют. Для этого отвинчивают винты (под отвертку), крепящие окулярную часть, и отсоединяют ее от корпуса трубы, тем самым освобождают доступ к оправе сетки нитей. Ослабив винты  крепящие оправу, слегка поворачивают ее до совпадения изображения вертикальной нити сетки и нити отвеса. После этого винты закрепляют и устанавливают на место окулярную часть. Проверку повторяют, чтобы убедиться, что вертикальная нить установлена правильно.

Проверку правильности установки горизонтальной нити сетки производят следующим образом: приводят нивелир в рабочее положение, наводят краем горизонтальной нити на четко видимую цель, находящуюся на удалении около 10 м от нивелира. Медленно перемещают в горизонтальной плоскости зрительную трубу наводящим винтом и следят, не отклоняется ли горизонтальная нить с выбранной цели. При отклонениях более 1 мм выполняют юстировку сетки нитей так же, как для вертикальной нити.

5.      Проверка правильности установки цилиндрического уровня при трубе

Для нивелира с цилиндрическим уровнем при зрительной трубе необходимо выполнение следующего главного условия: ось цилиндрического уровня должна быть параллельна оси визирования зрительной трубы.

Проверку правильности установки цилиндрического уровня выполняют в два последовательных этапа:

а) отвесная плоскость, проходящая через ось цилиндрического уровня, должна быть параллельна отвесной плоскости, проходящей через визирную ось зрительной трубы;

б) проекция на отвесную плоскость угла (i) между осью цилиндрического уровня и визирной осью трубы должна быть не более установленной величины (по инструкции 10" для всех типов нивелиров).

Для проверки первого условия нивелир устанавливают в 50 м от рейки, при этом один подъемный винт подставки должен быть направлен в сторону рейки. Тщательно горизонтируют прибор, совмещая элевационным винтом концы пузырька уровня, фокусирующим винтом добиваются четкого изображения и записывают отсчет. Далее подъемными винтами дают боковой наклон оси прибора (примерно на два полных оборота винта), следя при этом, чтобы отсчет по рейке не изменялся, и отмечают положение концов пузырька уровня. Те же операции необходимо проделать при боковом наклоне оси в противоположную сторону. Если в обоих случаях концы пузырька уровня остаются в совмещенном положении или смещаются в обоих случаях в одинаковом направлении, установка уровня считается правильной. В противном случае должна быть выполнена юстировка уровня с помощью горизонтальных исправительных винтов при цилиндрическом уровне, предварительно необходимо ослабить один из вертикальных исправительных винтов.

Проверку второго условия следует проводить одним из следующих способов:

  • нивелированием вперед (рис.1);
  • нивелированием из середины в сочетании с нивелированием вперед (рис.2);
  • нивелированием с разными плечами (рис.3).

Рис.1. Схема способа нивелирования вперед

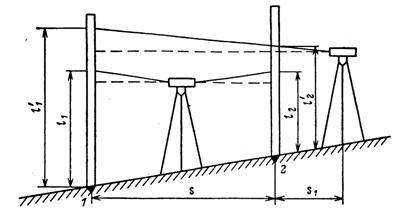

Рис.2. Схема способа нивелирования из середины в сочетании с нивелированием вперед

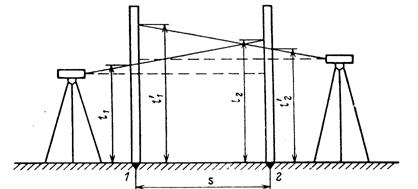

Рис.3. Схема способа нивелирования с разными плечами

Количество приемов при каждом способе измерений должно быть не менее трех. В каждом приеме определяют угол i. За окончательное значение угла iпринимают среднее арифметическое из всех результатов. Расхождение отдельных значений угла i не должно превышать 5".

Способ нивелирования вперед основан на принципе двойного нивелирования двух точек 1 и 2, закрепленных на местности костылями или кольями на расстоянии около 50 м.

Нивелир устанавливают над одной из точек, приводят его в рабочее положение, измеряют высоту прибора h1 над точкой 1 и берут отсчет l2 по рейке, установленной в точке 2. Меняют местами нивелир и рейку, повторяют операции и получают высоту h2 и отсчет l1. Значение угла i вычисляют по формуле

,

где S – расстояние между точками 1 и 2; ρ = 206265" – число секунд в радиане.

Юстировка угла i выполняется с помощью вертикальных исправительных винтов при цилиндрическом уровне, предварительно слегка ослабив один из горизонтальных винтов.

В лаборатории второе условие поверки можно выполнить методом кондукторов. Для этого закрепляют металлические линейки на противоположных стенах лаборатории на одном уровне от пола. Нивелир устанавливают на станции, приводят его в рабочее положение, берут отсчеты а и b, соответственно по дальней и ближней линейкам. Если отсчеты одинаковы или различаются на 1 мм, то условие поверки выполняется.

В противном случае полученный отсчет по дальней линейке считается неправильным. Необходимо определить правильный отсчет а1, для чего рулеткой измеряют расстояния до дальней D1 и ближней D2 линеек и вычисляют отсчет а1 по формуле

Для юстировки визирную ось трубы устанавливают элевационным винтом на правильный отсчет а1, при этом пузырек цилиндрического уровня отклоняется с нуль-пункта. Отклонение устраняют вертикальными исправительными винтами при цилиндрическом уровне, предварительно слегка ослабив один из горизонтальных винтов.

Примечание. У нивелиров с компенсатором проверяют угол между горизонтальной плоскостью и визирной осью трубы (выполняют только второе условие проверки). Проверку проводят как для нивелиров с уровнем при трубе. Юстировку выполняют вертикальными исправительными винтами (под шпильку), расположенными на окулярном колене трубы.

6. Проверка работоспособности компенсатора нивелира

Для выполнения проверки пузырек круглого уровня приводят в нуль-пункт, наводят визирную ось зрительной трубы на линейку, тщательно фокусируют и берут отсчет b1. Подъемными винтами задают наклоны оси вращения нивелира. Всего необходимо получить четыре положения пузырька круглого уровня при наклоне оси нивелира подъемными винтами: вправо, влево, вперед и назад. После каждого наклона оси берут отсчет по линейке (b2, b3, b4 и b5). Разность значений (b1– b2), (b1– b3), (b1– b4), (b1– b5) во всех случаях не должна превышать 1 мм. В случае невыполнения условия проверки, неисправность работы компенсатора устраняется в мастерской.

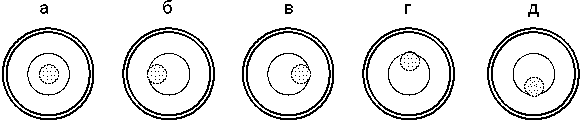

Рис.8. Положение пузырька круглого уровня при выполнении проверки работоспособности компенсатора

7. Проверка правильности смещения визирной оси при перефокусировке зрительной трубы

Зрительную трубу нивелира наводят на рейку, тщательно фокусируют и берут отсчет. Затем изображение расфокусируют головкой кремальерного устройства, снова тщательно фокусируют и берут новый отсчет. Разность отсчетов не должна превышать 1 мм, в противном случае неисправность устраняется в мастерской.

8.Определение погрешности измерения превышения на станции

Проверку производят многократным измерением превышения между двумя точками на местности способом нивелирования из середины. Измерения проводят по двум шкалам реек при длине визирного луча 100 м. Точки установки реек закрепляют нивелирными костылями или кольями с ввинченными в них шурупами со сферической головкой. Рейки в процессе измерения должны сохранять неизменное вертикальное положение. Нивелир устанавливают в створе между рейками на равных расстояниях от них, приводят в рабочее положение, и десятью приемами измеряют превышение между рейками, что составляет одну серию измерений. Число серий должно быть не менее пяти. Горизонт нивелира меняют перед каждым приемом и при переходе к новой серии.


Поверки теодолитов Т30 и 2Т30

1. Проверка внешнего состояния и комплектности

2. Проверка работоспособности теодолита

3. Проверка правильности установки цилиндрического уровня при алидаде горизонтального круга

4. Проверка правильности установки сетки нитей зрительной трубы

5. Проверка перпендикулярности визирной оси к оси вращения трубы

6. Проверка места нуля вертикального круга

7. Проверка перпендикулярности горизонтальной и вертикальной осей

8. Определение эксцентриситета вертикального круга

9. Проверка правильности установки уровня при трубе

Чтобы теодолит обеспечивал получение неискаженных результатов измерений, он должен удовлетворять соответствующим геометрическим и оптико-механическим условиям. Действия, связанные с проверкой этих условий, называют поверками. Если какое-либо условие не соблюдается, производят его исправление, т.е. юстировку.

Оптико-механические условия:

  • зрительные трубы, лупы и микроскопы должны иметь надлежащее увеличение и достаточное поле зрение, обеспечивать четкие изображения предметов наблюдения и отсчетных шкал;
  • подвижные части теодолита должны правильно и плавно перемещаться в соответствующих плоскостях.

Геометрические условия (рис.1):

  • ось цилиндрического уровня при алидаде горизонтального круга PQ должна быть перпендикулярна к вертикальной оси вращения теодолита MN;
  • визирная ось зрительной трубы CD должна быть перпендикулярна к горизонтальной оси ее вращения AB;
  • ось вращения зрительной трубы AB должна быть перпендикулярна к оси вращения теодолита MN.

Рис.1. Схема расположения осей теодолита

Нарушение этих условий приводит к появлению систематических погрешностей при измерении углов. Для того, чтобы исключить влияние этих погрешностей на результаты наблюдений, теодолит подвергается, в соответствии [1], специальным поверкам. Все поверки имеют свой номер и выполняются в строгой последовательности, соответствующей их нумерации.

1. Проверка внешнего состояния и комплектности

Проверку внешнего состояния и комплектности теодолита проводят визуальным осмотром. При осмотре устанавливается соответствие теодолита следующим требованиям: маркировка прибора и футляра должна соответствовать требованиям ГОСТ 10529-86, а также технической документации на поверяемый теодолит; прибор и футляр не должны иметь механических повреждений, следов коррозии, препятствующих или затрудняющих работу с ними; теодолит должен иметь чистые поля зрения зрительной трубы и отсчетных устройств, а также четкие изображения визирных целей и отсчетных шкал; комплектность прибора должна соответствовать указанной в паспорте для данного вида работ.

2. Проверка работоспособности теодолита

Проверку работоспособности и взаимодействия подвижных узлов теодолита выполняют опробованием. При опробовании должны быть проверены: работоспособность замков, прижимов и винтов, фиксирующих прибор в футляре; работоспособность установочных приспособлений и плавность вращения всех подвижных частей; фиксация зеркала подсветки.

3. Проверка правильности установки цилиндрического уровня при алидаде горизонтального круга

Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к вертикальной оси вращения теодолита. Осью цилиндрического уровня считается касательная в точке нормали к поверхности шлифовки.

Вначале цилиндрический уровень устанавливается параллельно каким-либо двум подъемным винтам и, вращая их в разные стороны, пузырек уровня приводят в нуль-пункт. Затем, теодолит поворачивается на 90° , и третьим подъемным винтом пузырек уровня устанавливают в нуль-пункт. Далее, теодолит поворачивают, возвращая в первоначальное положение и, если требуется, пузырек уровня приводят в нуль-пункт (подправляют его положение) вращением двух подъемных винтов. После этих действий ось вращения теодолита будет предварительно приведена в отвесное положение (плоскость горизонтального круга - в горизонтальное положение). Окончательно ось вращения теодолита может быть приведена в отвесное положение только после выполнения поверки, т.е. после приведения оси цилиндрического уровня в перпендикулярное положение относительно оси вращения теодолита.

После этого теодолит поворачивается на 180° . Если при этом пузырек уровня окажется в нуль-пункте или отклонится от него не более чем на 0,5 деления уровня, то ось уровня перпендикулярна к оси вращения теодолита (условие выполнено). Если пузырек сместится с нуль-пункта больше чем 0,5 деления, то половину дуги отклонения пузырька от нуль-пункта следует устранить с помощью шпильки, действуя исправительными (юстировочными) винтами при цилиндрическом уровне, а затем повторить проверку.

Проверка и юстировка выполняется до тех пор, пока после поворота теодолита на 180°  пузырек уровня будет отклоняться от нуль-пункта не более чем на 0,5 деления. Чтобы теперь окончательно привести ось вращения теодолита в отвесное положение, необходимо теодолит повернуть на 90°  и действием одного, третьего винта, привести пузырек на нуль-пункт. После всех этих действий, при повороте теодолита в любое положение, пузырек уровня должен оставаться на нуль-пункте или отклоняться от него не более чем на 0,5 деления уровня, что является гарантией того, что ось уровня приведена в положение, перпендикулярное оси вращения теодолита.

4. Проверка правильности установки сетки нитей зрительной трубы

Окуляр, установленный для наблюдателя с нормальным зрением, дает отчетливое изображение сетки нитей. Для наблюдателя, страдающего близорукостью или дальнозоркостью, изображение будет нечетким. Для того, чтобы получить отчетливое изображение сетки при нарушенном зрении, окуляр снабжают диоптрийным кольцом. Поворачивая его по часовой стрелке или против, то есть приближая окуляр или удаляя его от сетки нитей (примерно на 1мм), получают отчетливое изображение сетки. Перемещение окуляра дает возможность наблюдателям с нарушенным зрением при работе с геодезическими приборами не пользоваться очками. Эту установку трубы называют установкой по глазу. Если же наблюдатель, кроме дальнозоркости или близорукости, обладает еще и астигматизмом (изображение предмета вытянуто), необходимо при наблюдениях и взятии отсчетов пользоваться очками.

После установки трубы по глазу выполняют вторую установку - по предмету, которая состоит в том, чтобы получить отчетливое изображение наблюдаемого предмета.

При наведении трубы на предмет пользуются оптическим визиром, светлый крест которого наведением трубы совмещается с наблюдаемым предметом. При этом в поле зрения трубы будет виден предмет, но изображение его может быть размытым (иногда изображение предмета вообще не будет видно). Для получения четкого изображения предмета необходимо с помощью кремальеры перемещать в трубе специальную фокусирующую линзу до тех пор, пока не появится четкое изображение. В итоге этих действий изображение предмета должно быть совмещено с плоскостью сетки нитей. В случае неточного фокусирования зрительной трубы, при перемещении глаза перед окуляром, центр сетки перемещается по изображаемому предмету. Такое явление называется параллаксом сетки и приводит к ошибкам наблюдения. Параллакс устраняется небольшим поворотом кремальеры в ту или другую сторону.

Если наблюдения производятся одним наблюдателем, то установку трубы по глазу достаточно выполнить один раз в начале работы. При установке трубы по предмету (фокусировке трубы) ее необходимо выполнять всякий раз заново при наблюдении нового предмета, так как расстояние изменяется.

Сетка нитей должна быть установлена так, чтобы горизонтальная нить сетки была перпендикулярна оси вращения теодолита (линии отвеса), а вертикальная нить была перпендикулярна оси вращения зрительной трубы. При проверке трубу наводят на произвольную хорошо видимую точку так, чтобы изображение края вертикальной нити совпало с изображением точки. Далее, перемещая трубу в вертикальной плоскости вокруг горизонтальной оси, изображение точки смещают на край биссектора. Если изображение точки будет находиться посередине между штрихам биссектора, то сетка установлена правильно. Если будет замечено смещение изображения точки более чем на треть величины биссектора для технических теодолитов, то сетку необходимо развернуть. Для этого следует снять предохранительный колпачок со стороны окуляра, закрывающий юстировочные винты сетки, слегка отпустить винты, скрепляющие окуляр с корпусом трубы, и развернуть окуляр вместе с сеткой так, чтобы устранить этот недостаток. Проверку необходимо повторить.

Можно также навести на выбранную точку горизонтальную нить сетки, и, смещая изображение точки в поле зрения трубы наводящим винтом алидады горизонтального круга (вращением теодолита по азимуту), следить за перемещением изображения точки вдоль горизонтальной нити. Если изображение точки отклоняется от горизонтальной нити не более чем на 1 мм, то проверка выполняется.

Проверку можно выполнить, совмещая изображение биссектора вертикальной нити с изображением нити отвеса, подвешенного на расстоянии не менее 10 м от теодолита. Для устранения колебания нити отвеса, его опускают в ведро с маслом (машинным, трансформаторным) или с водой, смешанной с просеянными опилками.

5. Проверка перпендикулярности визирной оси к оси вращения трубы

Визирная ось зрительной трубы должна быть перпендикулярна к горизонтальной оси ее вращения. Несоблюдение этого условия вызывает коллимационную погрешность С.

В теодолитах (Т30, 2Т30) с односторонней системой отсчетов по лимбу (диаметрально противоположная часть лимба при отсчетах не используется), разность отсчетов Л - П будет искажена не только влиянием коллимационной погрешности С, но и влиянием эксцентриситета алидады, величина которого в отдельных образцах теодолитов может достигать ± 1".

Определение коллимационной погрешности выполняется следующим образом. Ось вращения теодолита приводят в отвесное положение. Наводят на удаленную, отчетливо видимую точку при положении вертикального круга Л, берут отсчет по горизонтальному кругу Л1, затем наводят на ту же точку при Пи тоже берут отсчет по горизонтальному кругу П1. Получают разность отсчетов Л1–П1. Затем открепляют зажимной винт лимба, поворачивают теодолит примерно на 180°  , вновь наводят трубу на ту же точку при Л и П и получают разность Л2–П2. Величина коллимационной погрешности вычисляется по формуле

Если С ± 2t, то есть С не более двойной точности прибора, считается, что практически визирная ось перпендикулярна к оси вращения трубы.

Коллимационную погрешность определяют дважды. Полученные два значения могут различаться, но не более чем на величину двойной точности прибора. За окончательную коллимационную погрешность принимают среднюю из двух.

При невыполнении условия проводят юстировку, изменив последний отсчет по горизонтальному кругу на величину С микрометренным винтом алидады, например Ло2–С или По2 . Микрометренным винтом алидады устанавливаем по микроскопу исправленный отсчет Л>0, при этом центр сетки нитей сместится с изображения наблюдаемой точки в горизонтальной плоскости. Далее необходимо отвернуть предохранительный колпачок со стороны окуляра трубы и шпилькой, при слегка отпущенном верхнем вертикальном исправительном винте, переместить оправу сетки при помощи боковых исправительных винтов до совмещения перекрестия сетки с изображением наблюдаемой точки. Проверку следует повторить.

После выполнения условия проверки все исправительные винты сетки должны быть затянуты и предохранительный колпачок, закрывающий доступ к юстировочным винтам сетки, должен быть навинчен на трубу.

6. Проверка места нуля вертикального круга

Место нуля (МО) – это отсчет по лимбу вертикального круга, соответствующий горизонтальному положению визирной оси зрительной трубы и отвесному положению вертикальной оси теодолита.

При измерении вертикальных углов необходимо следить за положением пузырька уровня при алидаде горизонтального круга и, в случае смещения пузырька с нуль-пункта, приводить его на нуль-пункт подъемными винтами.

Приведя с помощью уровня и подъемных винтов (у теодолитов Т30 и 2Т30 один цилиндрический уровень, которым пользуются при измерении горизонтальных и вертикальных углов) ось вращения теодолита в отвесное положение, наблюдают любую неподвижную и хорошо видимую точку при Л и П, производят отсчеты по вертикальному кругу и вычисляют значения места нуля по формулам

 – ( Т30),  – (2Т30),

При выполнении проверки необходимо наблюдать две различные точки. Из наблюдений вычисляют значение места нуля для каждой точки. Из полученных результатов, если они различаются не более чем на величину двойной точности прибора, образуют среднее арифметическое, которое принимается как окончательное значение места нуля. Для сведения места нуля к 0° удобнее всего при Л навести трубу на любую точку. Взять отсчет по вертикальному кругуЛ, и, вращением наводящего винта трубы, установить на вертикальном круге отсчет, равный Л – МО. При этом центр сетки сместится по вертикали с наблюдаемой точки. Его необходимо вернуть на точку, действуя вертикальными исправительными винтами сетки, предварительно слегка ослабив боковые исправительные винты. Проверку следует повторить. После выполнения условия проверки все исправительные винты сетки должны быть затянуты и предохранительный колпачок, закрывающий доступ к юстировочным винтам сетки, должен быть навинчен на трубу.

7. Проверка перпендикулярности горизонтальной и вертикальной осей

Ось вращения зрительной трубы должна быть перпендикулярна к оси вращения теодолита (условие равенства подставок теодолита) (см. рис.5).

Для выполнения проверки трубу наводят на четко видимую точку, расположенную под углом не менее 15° к горизонту. Берут отсчеты по горизонтальному (ЛГ и ПГ) и вертикальному (ЛВ и ПВ) кругам теодолита при положении Л и П. Определяют угол неперпендикулярности оси вращения зрительной трубы к оси вращения теодолита β по формуле

где ν = (ЛВ - ПВ) / 2 - угол наклона линии визирования. Значение угла β не должно превышать 5". При невыполнении условия поверки юстировку теодолита проводят в мастерской.

Угол β определяют дважды. Полученные два значения могут различаться, но не более чем на величину двойной точности прибора. За окончательный угол β принимают средний из двух.

8. Определение эксцентриситета вертикального круга

Из-за того, что при изготовлении и сборке деталей теодолита система его осей вращения не может быть центрирована точно, чаще всего случается, что ось вращения алидады не совпадает с центром кольца делений лимба, это вызывает погрешности в отсчетах по лимбу. Несовпадение центра алидады с центром кольца делений лимба называется эксцентриситетом алидады.

Условие проверки заключается в том, чтобы оси вращения вертикального круга теодолита и зрительной трубы совпадали. Значение эксцентриситета вертикального круга не должно превышать двойную точность теодолита. Величину эксцентриситета вертикального круга у теодолитов с односторонним отсчетом (Т30, 2Т30) можно исключить измерением углов в двух взаимно обратных направлениях (прямые и обратные углы наклона). Проверку выполняют в соответствии с.

9. Проверка правильности установки уровня при трубе

Данная проверка выполняется при необходимости использования теодолита в качестве нивелира.

Угловые измерения

Перед началом наблюдений следует проверить взаимодействие подвижных частей теодолита. Рекомендуется сделать несколько поворотов алидады, следя за положением пузырька уровня, и, в случае необходимости, произвести юстировку уровня.

Для компенсации погрешностей рекомендуется все операции в полуприеме выполнять однообразно, алидаду вращать в полуприеме только в одном направлении, в разных же полуприемах алидаду необходимо вращать в противоположном направлении. Отсчеты рекомендуется производить без остановок и задержек, так как задержки иногда приводят к плохим результатам. Не следует излишне затягивать зажимные винты алидады и трубы, а окончательное наведение трубы осуществлять однообразным вращением, лучше ввинчиванием. Всегда необходимо пользоваться средней частью винтовой нарезки всех наводящих устройств. Надо следить за тем, чтобы алидада вращалась без рывков и заметных усилий, избегать возвратных движений алидады. После наведения на предмет не прилагать к трубе, подставкам трубы и алидаде каких-либо усилий, которые могут вызвать смещение частей теодолита.

При измерении горизонтальный угол определяется как разность отсчетов по горизонтальному кругу:

,

где З - отсчёт по горизонтальному кругу при наблюдении задней точки, П - отсчет при наблюдении передней точки.

Так как деления на горизонтальном круге подписаны с возрастанием по часовой стрелке, то отсчет на заднюю точку должен быть всегда больше отсчета при наблюдении передней точки. В случае, если нулевое деление на горизонтальном круге размещается внутри измеряемого угла, отсчёт на заднюю точку будет меньше отсчёта на переднюю точку, тогда для получения величины угла к заднему отсчету необходимо добавить 360°  .

При измерении горизонтального угла теодолит ставится над вершиной измеряемого угла: центрируется и горизонтируется. Центрирование и горизонтирование взаимно зависимы, поэтому после горизонтирования необходимо проверить центрирование и, если нужно, произвести исправление, а затем проверить горизонтирование.

Наиболее распространены в инженерной практике следующие способы измерения горизонтальных и одновременно вертикальных углов: приемов, круговых приемов, повторений. Измерение вертикальных углов значительно проще, чем измерение горизонтальных углов. Во-первых, горизонтальный угол есть разность измерений двух направлений, вертикальный же угол определяется одним направлением относительно некоторой фиксированной линии или плоскости, чаще горизонтальной; во-вторых, горизонтальный угол измеряется на различных участках круга, а вертикальный круг чаще всего перестановок не имеет; в-третьих, число приемов при измерении вертикальных углов значительно меньше, чем при измерении горизонтальных углов.

Наиболее часто при измерении горизонтальных углов применяются способ приемов и способ повторений. Когда из вершины выходит более двух направлений, применяется способ круговых приемов.

В способе приемов горизонтальный угол измеряется двумя самостоятельными полуприемами - при "круге лево" (Л) и при "круге право" (П). Наводят центр сетки нитей зрительной трубы при Л на заднюю точку и берут отсчет по горизонтальному кругу, затем, открепив алидаду горизонтального круга, центр сетки нитей трубы наводят на переднюю точку и тоже берут отсчет по горизонтальному кругу. На этом первый полуприем закончен. Величина угла в полуприеме определяется как разность отсчетов по горизонтальному кругу - заднего и переднего. Необходимо помнить, что отрицательных горизонтальных углов не бывает и, в случае отрицательного значения разности следует добавить полную окружность, т.е. 360°  .

При выполнении второго полуприема необходимо "сбить лимб". Закрепительный винт подставки теодолита (лимб) открепляется, лимб поворачивается вокруг оси на 90° , при закрепленной алидаде горизонтального круга. Затем труба переводится через зенит (поворачивается вокруг горизонтальной оси на пол-оборота) и при П наводится на переднюю точку (лимб закреплен, а алидада открепляется и теодолит поворачивается вокруг оси в нужном направлении). В предыдущем полуприеме наблюдения закончились на передней точке, и труба отфокусирована на эту точку. Целесообразно, чтобы не делать лишнюю фокусировку трубы, наблюдения во втором полуприеме начинать с передней точки. Берут последовательно передний и задний отсчеты по горизонтальному кругу и определяют величину горизонтального угла во втором полуприеме.

Значения угла, полученные в каждом из полуприемов, должны различаться между собой не более чем на двойную точность теодолита (для Т30 – 2", для 2Т30 - 1"). Если это различие более допустимого, результаты измерений угла признаются неудовлетворительными, и измерения продолжаются до получения разницы значений в полуприемах в пределах допуска. За окончательное значение принимается среднее арифметическое из значений угла, полученных в двух полуприемах.

Если при какой-либо точке (вершине) требуется измерить несколько горизонтальных углов, то применяют способ круговых приемов. Отцентрировав теодолит над вершиной и приведя его в рабочее положение, трубу наводят на точку начального направления при Л и производят отсчет по горизонтальному кругу, который записывается в журнал. Вращением алидады по часовой стрелке трубу наводят на точки следующих направлений и записывают каждый раз соответствующий отсчет. Расхождение начального и конечного отсчетов на точку начального направления не должно превышать двойную точность теодолита, что гарантирует неподвижное положение лимба. На этом заканчивается первый полуприем.

Переведя трубу через зенит, ее снова наводят на точку начального направления, но уже при П, берут отсчет и, вращая алидаду против часовой стрелки,последовательно наводят трубу на точки следующих направлений и записывают соответствующие отсчеты по горизонтальному кругу. Этими наблюдениями заканчивается второй полуприем. Два же полуприема составляют один прием. Таких приемов может быть несколько. Между приемами лимб "сбивают" на угол 180° /n, где n-число приемов.

Обработка наблюдений сводится к вычислению средних отсчетов на каждую наблюдаемую точку при Л и П, при этом градусы записывают те, которые были получены в первом полуприеме. После этого определяют средний из средних отсчетов, полученных при наблюдении начального направления. Затем данный средний отсчет вычитают из средних отсчетов, вычисленных для точек следующих направлений, и получают, так называемые приведенные направления, которые являются углами между направлениями.

Дополнительным контролем измерения углов является постоянство значения двойной коллимационной ошибки, определяемой при Л и П. Колебания в значении двойной коллимационной ошибки допускаются в пределах двойной точности теодолита.

В способе повторений, как и в способе приемов, труба теодолита наводится на заднюю точку при Л, производится отсчет по горизонтальному кругу и записывается в журнал наблюдений. Открепив алидаду, трубу наводят на переднюю точку, при этом как только точка появится в поле зрения трубы, закрепительный винт алидады закрепляется, а окончательное наведение трубы на точку осуществляется микрометренными винтами алидады и трубы. Производится отсчет по горизонтальному кругу, который называется контрольным, и записывается в графу "примечания" с указанием номера (или обозначения) точки, на которую сделан отсчет.

После этого, при закрепленной алидаде, открепляется лимб, и труба наводится на заднюю точку, при этом окончательное наведение трубы на точку осуществляется микрометренными винтами лимба (подставки теодолита) и трубы. Отсчет по горизонтальному кругу не производится (он останется прежним.

Далее, открепив алидаду, труба снова наводится на переднюю точку, отсчет по горизонтальному кругу не производится. Важно помнить, что при откреплении алидады, окончательное наведение трубы на точку осуществляется микрометренными винтами алидады и трубы, а когда открепляется лимб, окончательное наведение трубы на точку осуществляется микрометренными винтами лимба и трубы.

Затем, при открепленном лимбе, труба наводится на заднюю точку в третий раз. Теперь открепляется алидада, и труба наводится на переднюю точку. Производится отсчет по горизонтальному кругу и записывается в соответствующую графу журнала. Вычитая из первого отсчета по горизонтальному кругу на заднюю точку последний отсчет на переднюю точку, получают трехкратное значение угла, которое делится на три (на число повторений). Так получают величину угла в полуприеме.

Для вычисления значения угла при Л необходимо к исходному отсчету на заднюю точку прибавить 360° столько раз, сколько раз указатель отсчетного микроскопа прошел мимо нуля лимба. Определить это легко, так как известно приближенное значение угла, которое получается как разность между первым отсчетом на заднюю точку и контрольным отсчетом на переднюю точку, который записан в графу “примечания”.

Во втором полуприеме (при П) угол измеряется на других частях лимба, для чего "сбивается лимб" (как и в способе приемов). Кроме того, если наблюдения при Л начинаются с задней точки, то при П наблюдения начинаются с передней. Если наведение трубы на заднюю точку при Л осуществлялось при открепленном лимбе, то теперь, при П, наведение трубы на заднюю точку осуществляется при открепленной алидаде, а наведение трубы на переднюю точку - при открепленном лимбе. Во втором полуприеме надобность в контрольном отсчете отпадает, так как предварительное значение угла уже известно.

Сделав отсчет на переднюю точку при П, после трехкратного повторения, когда при открепленной алидаде труба в третий раз будет наведена на заднюю точку, производится отсчет. Разность между последним и первым отсчетом даст трехкратное значение угла. Разделив его на три, получают величину угла во втором полуприеме (при П). За окончательное значение угла принимается среднее арифметическое из значений угла при Л и П, если эти значения отличаются друг от друга не более, чем на двойную точность теодолита. В рассмотренном случае было три повторения, в практике геодезических измерений повторений может быть больше, например четыре или шесть.

При измерении углов несколькими приемами, расхождение между значениями угла в различных приемах для теодолита Т2 может быть 10", для Т5 - 20", для Т30 – 1,5".
