Введение
Если задана функция y(x), то это означает, что любому допустимому значению х сопоставлено значение у. Но нередко оказывается, что нахождение этого значения очень трудоёмко. Например, у(х) может быть определено как решение сложной задачи, в которой х играет роль параметра или у(х) измеряется в дорогостоящем эксперименте. При этом можно вычислить небольшую таблицу значений функции, но прямое нахождение функции при большом числе значений аргумента будет практически невозможно. Функция у(х) может участвовать в каких-либо физико-технических или чисто математических расчётах, где её приходится многократно вычислять. В этом случае выгодно заменить функцию у(х) приближённой формулой, то есть подобрать некоторую функцию j(х), которая близка в некотором смысле к у(х) и просто вычисляется. Затем при всех значениях аргумента полагают у(х)"j(х).
Что касается критерия согласия, то классическим критерием согласия является "точное совпадение в узловых точках". Этот критерий имеет преимущество простоты теории и выполнения вычислений, но также неудобство из-за игнорирования шума (погрешности, возникающей при измерении или вычислении значений в узловых точках). Другой относительно хороший критерий — это "наименьшие квадраты". Он означает, что сумма квадратов отклонений в узловых точках должна быть наименьшей возможной или, другими словами, минимизирована. Этот критерий использует ошибочную информацию, чтобы получить некоторое сглаживание шума. Третий критерий связывается с именем Чебышева. Основная идея его состоит в том, чтобы уменьшить максимальное отклонение до минимума. Очевидно, возможны и другие критерии.
Цель задачи о приближении (интерполяции): данную функцию у(х) требуется приблизительно заменить некоторой функцией j(х), свойства которой нам известны так, чтобы отклонение в заданной области было наименьшим. интерполяционные формулы применяются, прежде всего, при замене графически заданной функции аналитической, а также для интерполяции в таблицах.
Один из подходов к задаче интерполяции — метод Лагранжа. Основная идея этого метода состоит в том, чтобы прежде всего найти многочлен, который принимает значение 1 в одной узловой точке и 0 во всех других. Легко видеть, что функция (1) является требуемым многочленом степени n; он равен 1, если X=Xj и 0, когда X=Xi, i¹j.
(1) |
Многочлен Lj(x)×Yj принимает значения Yi в i-й узловой точке и равен 0 во всех других узлах. Из этого следует, что (2) есть многочлен степени n, проходящий через n+1 точку (Xi, Yi).
(2) |
Другой подход — метод Ньютона (метод разделённых разностей). Этот метод позволяет получить аппроксимирующие значения функции без построения в явном виде аппроксимирующего полинома. В результате получаем формулу для полинома Pn, аппроксимирующую функцию f(x):
P(x)=P(x0)+(x-x0)P(x0,x1)+(x-x0)(x-x1)P(x0,x1,x2)+…+
(x-x0)(x-x1)…(x-xn)P(x0,x1,…,xn);
разделённая разность 1-го порядка; | |
разделённая разность 2-го порядка и т.д. |
Значения Pn(x) в узлах совпадают со значениями f(x)
Фактически формулы Лагранжа и Ньютона порождают один и тот же полином, разница только в алгоритме его построения.
Постановка задачи:
1. Построить интерполяционный полином Ньютона по значениям функции в узлах: .
2. Математическая постановка задачи:
Формула выглядит так:
Разделённая разность:
.
1. Алгоритм программы Polinom
Рис.1 Схема алгоритма подпрограммы Swap |
Рис.2 Схема алгоритма подпрограммы Null |
Рис.3 Схема алгоритма подпрограммы Rise |
Рис.4 Схема алгоритма подпрограммы Calculat |
Рис.5 Схема алгоритма подпрограммы Vvod
Рис.6 Схема алгоритма программы Print_Polinom
Рис.7 Схема алгоритма подпрограммы Div_Res
Рис.8 Схема алгоритма программы Nuton

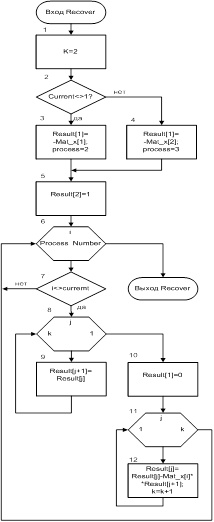

Рис.9 Схема алгоритма подпрограммы Recover
Рис.10 Блок-схема программы Polinom
2. Листинг программы Polinom
Реализуем алгоритм на языке высокого уровня Turbo Pascal, используя подпрограммы.
PROGRAM POLINOM; {Программа построения интерполяционного полинома Ньютона}
Uses Crt;
Const Max_Num_Usel=20; {Количество узлов}
Type
Matrix_Line = Array[1..Max_Num_Usel] Of Real;
Var Max:Byte;
X,F:Matrix_Line;
PROCEDURE Swap(Var First,Second:real); {Обмена двух REAL переменных}
Var Temp:Real;
Begin
Temp:=First;
First:=Second;
Second:=Temp;
End; {Swap}
FUNCTION Rise(Root:Real;Power:Integer):Real; {Возведение в степень}
Var Temp:Real;
i:Integer;
Begin
Temp:=1;
For i:=1 To Power Do
Temp:=Temp*Root;
Rise:=Temp;
End; {Rise}
PROCEDURE Null(Last:Byte;Var M:Matrix_Line); {Обнуление матриц}
Var i:Byte;
Begin
For i:=1 To Last Do
M[i]:=0;
End; {Null}
PROCEDURE Calculat(Num:Integer;Cx:Matrix_Line); {вычисление значений полинома}
Var x,y:Real;
i:Integer;
Finish:Boolean;
c:Char;
Begin
Writeln("***********************************************");
Writeln;
Writeln("Вычисление значений интерполяционного полинома:");
Writeln("~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~");
Writeln("Введите значение x:");
Repeat
y:=0;
Readln(x);
For i:=Num DownTo 1 Do
y:=y+Cx[i]*Rise(x,i-1);
Writeln("Значение полинома в точке Xo=",x:7:4," равно Yo=",y:7:4);
Write("Нажмите `ESC` для выхода или любую клавишу для продолжения");
c:=Readkey;
If c=#27 Then Finish:=True Else Finish:=False;
GoToXY(1,WhereY-2);
DelLine; DelLine;DelLine;
Until Finish;
End; {Calculat}
PROCEDURE Vvod(Var Mat_x,Mat_f:Matrix_Line;Var Number:Byte);
Var c:Char;
i,j:Integer;
Enter:Boolean;
Begin
ClrScr;
Writeln("Построение интерполяционного полинома Ньютона по значениям функции в узлах");
Writeln("~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~);
Writeln;
Writeln("Введите кол-во узлов интерполяции
(0 Repeat Readln(Number); Until
(Number ClrScr; Writeln("Значения узлов не должны
сопадать"); Writeln("Введите значения узлов и значения
функций в них:"); For i:=1 To
Number Do Begin Repeat {Ввод узлов} Enter:=True;{Правильность ввода} GoToXY(5,i+3); Write("X(",i-1,")="); Readln(Mat_x[i]); For j:=i-1
DownTo 1 Do If (Mat_x[j]=Mat_x[i]) Then {Проверка на одинаковые узлы} Begin Writeln("Значения узлов ",i," и ",j," введены неверно!!!"); Write("Нажмите `Y` для повторения ввода или любую клавишу для выхода"); c:=Readkey; If (c="Y") Or
(c="y") Then Enter:=False Else Halt; GoToXY(5,i+3); DelLine;DelLine;DelLine; End; Until Enter; {Ввод значений функции в
узлах} GoToXY(35,i+3); Write("Y(",Mat_x[i]:5:2,")="); Readln(Mat_f[i]); End; {Сортировка узлов по
возрастанию} For i:=1 To Number Do For j:=i To
Number Do If (Mat_x[j] Begin Swap(Mat_x[j],Mat_x[i]); Swap(Mat_f[j],Mat_f[i]); End; End;{Vvod} {Распечатка полинома} PROCEDURE
Print_Polinom(N:Integer;Cx:Matrix_Line); Var i:Integer; c:Char; Begin Writeln; Writeln("Полином Ньютона:"); Write("P",N-1,"(x)="); For i:=N DownTo 1 Do If Round(Cx[i]*1000)<>0 Then{Если в числе не более 3х нулей после
запятой,} Begin {тогда выводим его на экран} If
(Cx[i]<0) Then Write(" - ") Else Write(" + "); Write(ABS(Cx[i]):5:3); If (i>2)
Then Write("·x^",i-1) Else If (i>1)
Then Write("·x") End; Writeln; Writeln; Writeln("Нажмите `ESC` для выхода или любую клавишу для вычисления значения
полинома"); c:=Readkey; GoToXY(1,WhereY-1); DelLine;DelLine; If
c<>#27 Then Calculat(N,Cx); End;{Print_Polinom} PROCEDURE
Recover(Current,Number:byte; Var Result,Mat_X:Matrix_Line); {Восстановление
коэффициентов полинома по его корням} Var
Process,i,j,k:Integer; Begin {Заносим первый линейный
множитель вида (X - Cn) в Result} k:=2; {Количество коэффициентов в Result = 2} If Current<>1 Then {Если
исключаем не Х1, то Result[1] = X1} Begin Result[1]:=-Mat_X[1]; Process:=2 {Начнем обработку со второго
множителя} End Else Begin {Иначе Result[1] = X2} Result[1]:=-Mat_X[2]; Process:=3 {Начнем обработку с третьего
множителя} End; Result[2]:=1; {В любом случае Result[2] = 1, т.к. все множители вида (X - Cn) } For i:=Process
To Number Do If
i<>Current Then Begin For j:=k
DownTo 1 Do {Домнoжаем полученный полином на X} Result[j+1]:=Result[j]; Result[1]:=0; {Поэтому C0 = 0} For j:=1 To k Do {Домнoжаем
полученный полином на Cn = -X[n]} Result[j]:=Result[j]-Mat_X[i]*Result[j+1]; Inc(k); {Размерность полинома увеличилась} End; End; {Recover} PROCEDURE
Nuton(Number:Byte;Var Mat_x,Mat_f:Matrix_Line); {Интерполяционная формула Ньютона } Var
i,j:integer; Temp,Result:Matrix_Line; C:real; {Функция вычисления
разделенной разности по начальному и конечному узлам} Function
Div_Res(Beg_Usel,Fin_Usel:Byte;Var Xn,Fn:Matrix_Line):real; Begin Beg_Usel:=Beg_Usel+1; If
Beg_Usel=Fin_Usel Then Div_Res:=(Fn[Fin_Usel]-Fn[Beg_Usel-1])/(Xn[Fin_Usel]-Xn[Beg_Usel-1]) Else
Div_Res:=(Div_Res(Beg_Usel,Fin_Usel,Xn,Fn)-Div_Res(Beg_Usel-1,Fin_Usel-1,Xn,Fn))/(Xn[Fin_Usel]-Xn[Beg_Usel-1]); End; {Div_Res} Begin {Nuton} Null(Number,Result); Null(Number,Temp); For i:=2 To
Number Do Begin Recover(Number+1,i-1,Temp,Mat_x); c:=Div_Res(1,i,Mat_x,Mat_f); {Значение разделенной разности 1 и i-го узлов} For j:=1 To i
Do Result[j]:=c*Temp[j]+Result[j]; End; Result[1]:=Result[1]+Mat_f[1]; Print_Polinom(Number,Result) End;{Nuton} Begin{Main} Null(Max_Num_Usel,X); Null(Max_Num_Usel,F); {Начальное обнуление матриц} Vvod(X,F,Max); Nuton(Max,X,F); End.{Main} 3. Пример работы программы Чтобы проверить правильно
ли у нас строится полином Ньютона, разложим какую-нибудь известную функцию.
Например, y=sin(x) на
интервале Х от 0.1 до 0.9. Полином будем строить по 5 точкам (шаг 0.2). Данные
в программу вводим согласно таблице 1. Таблица 1. Исходные
значения для программы. На инженерном
калькуляторе вычисляем Sin(0.4)=
0.3894 Результаты работы
программы: Построение
интерполяционного полинома Ньютона по значениям функции в узлах Введите кол-во узлов
интерполяции (0 Значения узлов не должны
сопадать Введите значения узлов и
значения функций в них: X(0)=0.1 Y(
0.10)=0.0998 X(1)=0.3 Y(
0.30)=0.2955 X(2)=0.5 Y(
0.50)=0.4794 X(3)=0.7 Y(
0.70)=0.6442 X(4)=0.9 Y(
0.90)=0.7833 Полином Ньютона: P4(x)= + 0.018·x^4 -
0.181·x^3 + 0.005·x^2 + 0.99 Рисунок 11. Результат
работы программы Polinom Вычисление значений
интерполяционного полинома: Введите значение x: 0.4 Значение полинома в точке
Xo= 0.4000 равно Yo= 0.3894

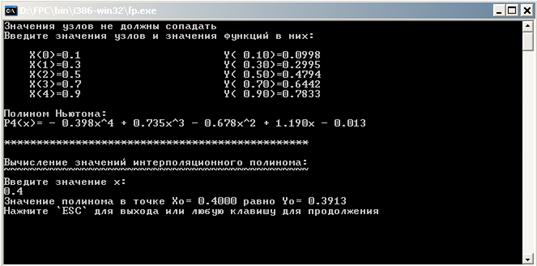

Рисунок 12. Результат
вычисления значения полинома Заключение Появление и непрерывное
совершенствование ЭВМ привело к революционному преобразованию науки вообще и
математики в особенности. Изменилась технология научных исследований,
увеличились возможности теоретического изучения, прогноза сложных процессов,
проектирования инженерных конструкций. Но более сложные расчёты требуют и более
глубокого знакомства с численными методами. Численные методы носят в основном
приближённый характер, позволяя, тем не менее, получить окончательный числовой
результат с приемлемой для практических целей точностью. Выполняя курсовую работу,
я познакомилась с понятием интерполяция, укрепила свои знания в
программировании на языке Turbo Pascal и при оформлении курсовой работы
получила практические навыки при работе в пакетах Microsoft Word и Microsoft
Visio.
x
y(x)
0.1
0.0998
0.3
0.2955
0.5
0.4794
0.7
0.6442
0.9
0.7833
