Описание работы:


Тип работы: контрольная работа
Обоснование выбора типа индикатора в соответствии с режимом стробирования. Построение буферной микросхемы. Расчет формирователей строк или столбцов. Синтез знакогенератора. Характеристики германиевого транзистора. Выбор резисторов по номинальному ряду.
Скачать бесплатно Средства отображения информации
Загрузить Средства отображения информации
Реклама от Google
Доступные действия

Введите защитный код для скачивания файла и нажмите "Скачать файл"

Защитный код
Введите защитный код

Текст работы:


Министерство образования и науки Украины

НТУ «ХПИ»

Кафедра промышленной и биомедицинской электроники

Расчетно-графическое задание

по дисциплине: «Средства отображения информации»

Подготовила: студентка

группы ЭМС 47-в

Демидова Евгения

Принял: Макаров В.А.

Харьков 2010


Задание



1.  Произвести выбор типа индикатора в соответствии с режимом стробирования. ЭО должен гореть при совпадении низкого напряжения (логический «0») на строке и столбце.

2.  Произвести выбор буферной микросхемы (регистра).

3.  Произвести расчет формирователей строк или столбцов.

4.  В соответствии с заданием синтезировать знакогенератор.

IH = IF =20 мА

UVD =2,2 B

IИМП = IH*q1/2 =20*51/2 =44,72 мА

I2 = IИМП*7 =7*44,72 =313,04 мА

R1 =……= R7 =(E - UVD – UВЫХ(0) ) / IИМП =(5 - 2,2 – 0,4 )/ 44,72*10-3=53,66 Ом

Выбираем резисторы по номинальному ряду резисторов из сетки Е24.

R1 =……= R7 =51 Ом

I2 = IС

Далее следует выбрать транзисторы, исходя из рассчитанного ранее тока.

В результате подбора транзисторов был выбран германиевый транзистор p-n-p ГТ320А, который отвечает всем поставленным требованиям.

IС =150 мА

IС И =300 мА

UСЕ =12 В

UВЕ =3 В

b =20 – 80

Выбрав средний коэффициент b, получим данные для дальнейшего расчета.

I1 = I2 / b = 313,04 / 40 =7,8 мА

UС* =Е - UВЕ - UВЫХ =5 -3 – 0,4=1,6 В

R8 =……= R12 = UС* / I1 = 1,6 / 7,8*10-3=205 Ом

Выбираем резисторы по номинальному ряду резисторов из сетки Е24.

R8 =……= R12 =200 Ом

И для выполнения условия задания нужно выбрать индикатор КWM – 20571CGB

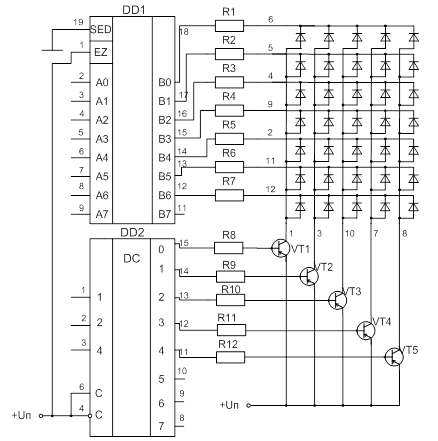

В качестве регистра можно взять микросхему 555АП6 (DD1 на рисунке1), в качестве дешифратора — микросхему К155 ИД7 (DD2 на рисунке1).


Рисунок 1.Функциональная схема

Ст.1=11101011=EB

Ст.2=10000000=80

Ст.3=11101011=EB

Ст.4=10000000=80

Ст.5=11101011=EB

Ст.1=10111101=BD

Ст.2=10111110=BE

Ст.3=10101110=AE

Ст.4=10010110=96

Ст.5=10111001=B9



Ст.1=11001110=C1

Ст.2=10111110=BE

Ст.3=10111110=BE

Ст.4=10111110=BE

Ст.5=11011101=DD

Ст.1=11001110=CE

Ст.2=10110110=B6

Ст.3=10110110=B6

Ст.4=10110110=B6

Ст.5=10111001=B9

Ст.1=11110001=F1

Ст.2=11101110=EE

Ст.3=11101110=EE

Ст.4=11101110=EE

Ст.5=11111101=FD
