Министерство Образования и Науки Украины
Государственный Университет Информатики
и Искусственного Интелекта
Кафедра
программного обеспечения интеллектуальных систем
Лабораторная работа №2
по дисциплине: Основы алгоритмизации и программирования
на тему: «Разработка форматов хранение программ. Структурирование.»
Выполнил студент
группы ПО-07д
Канатников Дмитрий
Проверил
2007год
План
1. Титульный лист
2. План
3. Задание
4. Описание блоков
5. Описание подпрограмм
6. Листинг программы
7. Тестовые примеры
Пункт №3 Задание.
Задание: Лабораторной работы №2 по дисциплине: основы алгоритмизации и программирования.
Вариант №5
На плоскости задано множество точек. Из каждого квадранта взята точка максимально удаленная от начала координат. Проверить, будет ли параллелограммом четырехугольник построенный по выбранным из множества точкам.
Пункт №4 Описание блоков.
Данная задача может быть разделена на 3 основных блока, а второй в свою очередь еще на 3 подблока.
1 – Ввод данных.
Основная цель этого блока ввод данных для работы программы. Дополнительная цель вывод информации. В этом блоке есть два условие проверки вводимых данных. Первое условие проверки на количество точек. Второе на правильность ввода координат точек.
в этой части программы возникает следующая ситуация программа не прохождение условия, присвоение переменным не подходящий тип, и при правильном вводе передача данных второму блоку. В этом блоке существует три подпрограммы.
2 – Основная часть программы.
Цель данного блока это ответ на основной вопрос программы. Блок как выше было сказано, делится еще на 3 подблока.
2.1 – Проверка на наличие точек в каждом квадранте. Возможно, что в каком-то или каких-то четвертях нет точек вследствие программа выдает результат не наличия точек во всех квадрантах.
2.2 – В этом подблоке программы мы используем четыре переменных в которых будет храниться номер ячейки массива в которой находится наиболее удаленная точка от начала координат после поиска в каждой четверти соответственно переменные max1, max2, max3, max4.
2.3 – Это часть блока проверяет принадлежность четырех угольнику построенному по точкам наиболее удаленным от начала координат уникальных свойств параллелограмма (стороны попарно равны и параллельны) положительный или отрицательный результат присваивается функции otvet (логического типа).
3 – Вывод данных.
В этом блоке завершающий этап программы выводятся точки выбранные в подблоке 2.2 и ответ на основной вопрос программы он же зависит от функции otvet, если функция имеет значение ИСТИНА то ответ положительный и если ЛОЖЬ то отрицательный. По окончание этого блока предлагается повторно использовать программу.
На этом программа завершает свою работу.
Пункт №5 Описание подпрограмм.
В этом пункте мы рассмотри все используемые процедуры и функции в программе их действия
Созданные подпрограммы:
Процедура max_kvan это процедура использующая аргумент А файл типа tochka (новый тип данных типа запись) каждый элемент файла имеет два поля Х и У вещественого типа. Процедура находит растояние от начала координат до заданной точки паралельно деля точки по квадрантам в конце программы аргументам b, c, d, e присваивается номер ячейки файла по которому потом можно обратится к файлу за координатами точки. В процедуре используется ключевое слово var перед аргументами процедуры что позволяет изменять эти аргумент в ходе процедуры.
Процедура vivod выводит точки максимально удаленные от начала координат и ответ на вопрос задачи (для этого используется функция otvet которая будет описана ниже).
Функция kvan_zapoln делает проверку на наличие точек в каждом квадранте аргументы файл с координатами точек. Функция логического типа соответственно сама функция показывает на наличие или отсутствия точек в квадрантах.
Функция otvet функция логического типа проверяет условие существования четырехугольника построенного по выбранным из множества точкам как параллелограмма. Аргументы это координаты точек.
Пункт № 6 Листинг программы.
program Laba_var_5 ;
type
tochka = record
x,y: real;
end;
var
s:array [1..100] of tochka;
g,n:integer;
t:tochka;
istin:boolean;
r:string;
io:real;
i,max1,max2,max3,max4:integer;
procedure max_kvan(var b,c,d,e:integer; j,q:integer;var a:array of tochka);
begin
b:=0;
d:=0;
c:=0;
e:=0;
for j:=1 to q do
begin
if (a[j].x>0) and (a[j].y>0) then
if sqrt(sqr(a[j].x)+sqr(a[j].y))>b then
b:=j;
if (a[j].x<0) and (a[j].y>0) then
if sqrt(sqr(a[j].x)+sqr(a[j].y))>c then
c:=j;
if (a[j].x<0) and(a[j].y<0) then
if sqrt(sqr(a[j].x)+sqr(a[j].y))>d then
d:=j;
if (a[j].x>0) and (a[j].y<0) then
if sqrt(sqr(a[j].x)+sqr(a[j].y))>e then
e:=j;
end;
end;
function otvet(bx,by,cx,cy,dx,dy,ex,ey:real):boolean;
begin
if (bx-cx=ex-dx) and (cy-dy=by-ey)
and (by-cy=ey-dy) and (cx-dx=bx-ex) then
otvet:=true
else
otvet:=false;
end;
function kvan_zapol (a:array of tochka):boolean;
var k1,k2,k3,k4:integer;
begin
k1:=0; k2:=0;
k3:=0; k4:=0;
for i:=1 to n do
begin
if (a[i].x>0) and (a[i].y>0) then
k1:=K1+1;
if (a[i].x<0) and (a[i].y>0) then
k2:=K2+1;
if (a[i].x<0) and (a[i].y<0) then
k3:=K3+1;
if (a[i].x>0) and (a[i].y<0) then
k4:=K4+1;
end;
if (k1>0)and(k2>0)and(k3>0)and(k3>0)then
kvan_zapol:=true
else
kvan_zapol:=false;
end;
procedure vivod (bx,by,cx,cy,dx,dy,ex,ey:real;a:array of tochka);
begin
writeln("Координаты точки 1 четверти[",bx:5:2,":",by:5:2,"]");
writeln("Координаты точки 2 четверти[",cx:5:2,":",cy:5:2,"]");
writeln("Координаты точки 3 четверти[",dx:5:2,":",dy:5:2,"]");
writeln("Координаты точки 4 четверти[",ex:5:2,":",ey:5:2,"]");
writeln("Паралеллограм состоящий из этих точек");
if otvet(a[max1].x,a[max1].y,a[max2].x,a[max2].y,
a[max4].x,a[max4].y,a[max4].x,a[max4].y) then
writeln("действительный")
else
writeln("Недействительный");
end;
procedure info ;
begin
writeln("Здравствуйте вы используете программ для решения следующей задачи:");
writeln("На плоскости задано множество точек.");
writeln("Из каждого квадранта взята точка, максимально");
writeln("удаленная от начала координат. Проверить,");
writeln("будет ли параллелограммом четырехугольник");
writeln("построенный по выбранным из множества точкам.");
end;
procedure kol_toch (var rio:real; var q:integer);
begin
{$i-}
repeat
writeln("Введите количество точек.");
readln(q);
rio:=ioresult;
if rio <> 0 then
begin
writeln("Ошибка ввода.После нажатия ENTER попробуйте еше раз.");
readln;
end
else
if q<4 then
writeln("Не достаточно точек. Введите значение заново.");
until (rio = 0) and (q>3) ;
{$i-}
end;
procedure vvod_toch (q:integer; var rio:real; var a: array of tochka);
begin
{$i-}
repeat
for i:=1 to q do
begin
writeln("введите x[",i,"]");
readln(a[i].x);
writeln("введите y[",i,"]");
readln(a[i].y);
end;
rio:=ioresult;
if rio<>0 then
begin
writeln("Ошибка ввода. После нажатия ENTER попробуйте еше раз сначала.");
readln;
end
until rio = 0;
{$i+}
end;
procedure povtor(var f:integer; rio:real);
begin
{$i-}
repeat
writeln("1-Да");
writeln("0-Нет");
readln(f);
rio:=ioresult;
if (rio<>0)or(f<>0)and(f<>1) then
writeln("Ошибка ввода. Попробуйте еще раз.");
until (rio=0)and(f=0)or(rio=0)and(f=1);
{$i+}
end;
begin
repeat
info;
kol_toch(io,n);
vvod_toch(n,io,s);
kvan_zapol(s);
if kvan_zapol(s) then
begin
max_kvan(max1,max2,max3,max4,i,n,s);
vivod(s[max1].x,s[max1].y,s[max2].x,s[max2].y,
s[max4].x,s[max4].y,s[max4].x,s[max4].y,s);
end
else
begin
writeln("Точки не во всех квадрантах. Воспользоваться программой еще раз");
end;
povtor(g,io);
until g=0 ;
readln;
end.
Пункт № 7 Текстовые примеры программ.

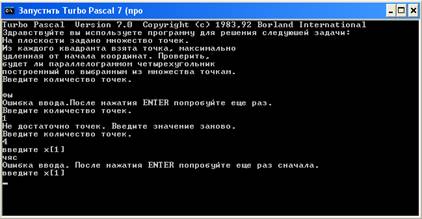

Первый вариант работы программы.
Вариант второй.
