Кремнийорганические полимеры

Описание:
Тип работы: лабораторная работа
Классификация кремнийорганических полимеров и методы получения полиорганосилоксанов с линейными (органосилоксановых эластомеров), разветвленными и циклическими цепями молекул. Производство полидиметилфенилсилоксанов и лаков на их основе согидролизом.
Доступные действия
Введите защитный код для скачивания файла и нажмите "Скачать файл"
Защитный код
Введите защитный код

Нажмите на изображение для генерации защитного кода

Текст:

Содержание

1. Кремнийорганические полимеры

1.1 Полиорганосилоксаны

1.2 Полиорганосилазаны

1.3 Полиэлементоорганосилоксаны

2. Получение полиорганосилоксанов с линейными цепями молекул (органосилоксановых эластомеров)

3. Получение полиорганосилоксанов с разветвленными и циклическими цепями

3.1 производство полидиметилфенилсилоксанов полиметилфенил-силоксанов и лаков на их основе

Задача 1

Задача 2

Список использованной литературы


1. Кремнийорганические полимеры

В настоящее время осуществлено промышленное производство кремнийорганических и кремнийэлементоорганических высокомолекулярных соединений трех классов — полиорганосилоксанов, поли-органосилазанов и полиэлементоорганосилоксанов.

1.1 Полиорганосилоксаны

Полиорганосилоксаны представляют собой полимеры, основная цепь которых состоит из чередующихся атомов кремния и кислорода с различными обрамляющими группами или органическими радикалами у атома кремния.

При получении полиорганосилоксанов протекает ряд процессов:

1)  гидролиз или согидролиз (гидролитическая конденсация) орга-ногалогенсиланов или алкоксиорганосиланов;

2)  ступенчатая поликонденсация продуктов гидролитической конденсации органогалогенсиланов или алкоксиорганосиланов;

3)  каталитическая полимеризация или перегруппировка циклических продуктов гидролитической конденсации;

4)  поликонденсация или полисоконденсация продуктов гидролитической конденсации с различными органическими соединениями.

Механизм процесса гидролитической конденсации органогалогенсиланов состоит в следующем.

При действии воды на алкил- или арилгалогенсиланы происходит гидролитические замещение атома галогена, находящегося у атома Si, гидроксильной группой и образование лабильных промежуточных продуктов — гидроксиор-ганосиланов.

Монофункциональные соединения типа R3SiCl гидролизуются водой до триорганогидроксисиланов, которые легко конденсируются с образованием гексаорганодисилоксанов:

В зависимости от характера органического радикала и от условий реакции равновесие может быть сдвинуто в ту или иную сторону. Сами по себе гексаорганодисилоксаны не представляют большого практического интереса, поэтому и гидролиз монофункциональных триорганохлорсиланов имеет ограниченное значение. Использование же монофункциональных соединений для осуществления реакций совместного гидролиза и конденсации с ди- и трифункциональными алкил(арил)хлорсиланами позволяет получать полимеры с различной, заранее заданной длиной цепи в зависимости от мольных соотношений взятых компонентов, например:

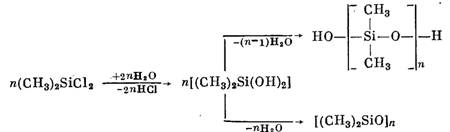

При гидролизе и конденсации дифункциональных органогалогенсиланов типа R2SiCl2 в зависимости от рН среды образуются линейные и циклические соединения:

Органический радикал также оказывает значительное влияние на ход процесса. При гидролитической конденсации трифункциональных соединений в зависимости от условий реакции, применяемого растворителя и длины радикала, находящегося у атома Si, структура, состав и свойства полиорганосилоксанов, образующихся в результате гидролиза и поликонденсации, резко меняются, и это приводит к образованию полимеров с разветвленной I, сшитой или лестничной II структурой молекул:

Полиорганосилоксаны в настоящее время выпускаются в виде:

1) олигомеров с линейными или циклическими цепями молекул (силиконовые жидкости);

2) полимеров с линейными цепями молекул (кремнийорганические эластомеры);

3) полимеров с циклолинейными, лестничными и разветвленными цепями молекул.

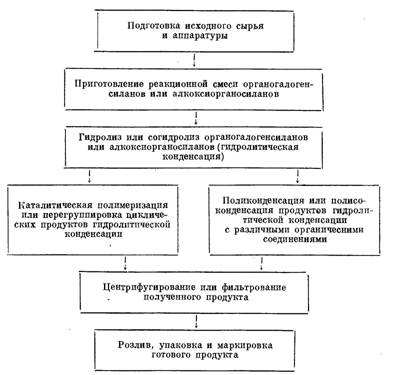

Общая схема технологического процесса производства полиорганосилоксанов:


1.2 Полиорганосилазаны

Полиорганосилазаны представляют собой полимеры, основная цепь которых состоит из чередующихся атомов кремния и азота с различными обрамляющими группами или органическими радикалами у атома кремния. Для синтеза полиорганосилазанов можно осуществлять реакцию аммонолиза или соаммонолиза органогалогенсиланов с последующей конденсацией или полимеризацией образующихся продуктов. Например, аммонолизом диорганодихлорсиланов образуются диорганоциклосилазаны.

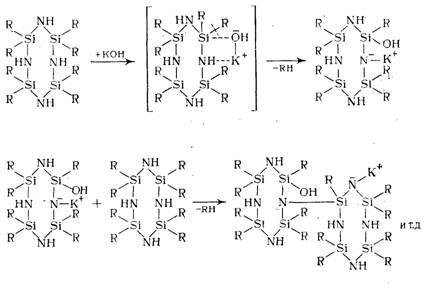

При анионной полимеризации диорганоциклосилазанов получаются органосилазаны полициклического строения (в отличие от полимеризации органосилоксанов):


Полиорганосилазаны выпускаются в виде олигомеров циклического или линейного строения и полимеров с разветвленными и циклолинейными цепями молекул.

1.3 Полиэлементоорганосилоксаны

Полиэлементоорганосилоксаны представляют собой полимеры, основная цепь которых состоит из чередующихся атомов кремния, кислорода и другого элемента (например, алюминия или титана) с различными обрамляющими группами или органическими ради-, калами у атома кремния. Получение полизлементоорганосилоксанов может быть осуществлено либо реакцией обменного разложения полиорганосиланолятов щелочных металлов солями металлов, либо путем гетерофункциональной конденсации а,со-дигидроксидиорга-носилокеанов с алкоксипроизводными металлов. Молекулы полиэлементоорганосилоксанов имеют разветвленную, лестничную или циклолинейную структуру.


2. Получение полиорганосилоксанов с линейными цепями молекул (органосилоксановых эластомеров)

Полиорганосилоксаны с линейными цепями молекул

где 1) R и R" — метил; 2) R — метил, a R" — винил; 3) R — метил, a R" — фенил и др., получают реакциями гидролитической поликонденсации или полисоконденсации дифункциональных органохлор-силанов.

Дифункциональные органохлорсиланы при гидролизе проявляют большую склонность к циклизации. Так, например, диметилдихлорсилан гидролизуется водой (в отсутствие растворителя) по конденсационно-полимеризационному механизму с образованием смеси диметилсилоксанов линейного и циклического строения:

Образование циклических соединений возрастает с величиной органических.радикалов, связанных с кремнием. Например, метил-фенилдихлорсилан и дифенилдихлорсилан образуют при гидролизе преимущественно циклические продукты. В процессе образования циклов при гидролизе органодихлорсиланов важную роль играют условия реакции, в частности рН среды. С увеличением рН, т. е. с уменьшением кислотности среды, можно уменьшить процесс образования циклов, но полностью избежать его невозможно.

Поэтому при получении полидиорганосилоксанов с линейными цепями молекул важнейшей реакцией является полимеризация циклов, образующих-ся при гидролитической поликонденсации диорганодихлорсиланов. Для раскрытия молекул органоциклосилоксанов и получения линейных полиоргано-силоксанов используют реакцию каталитической полимеризации. В качестве инициаторов полимеризации применяются инициаторы катионного типа H2S04, Н3В03, Н3Р04, НООС—СООН, BF3 и др. и анионного типа, например NaOH, КОН, R3SiONa, и др.

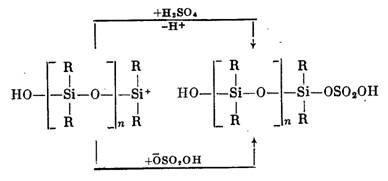

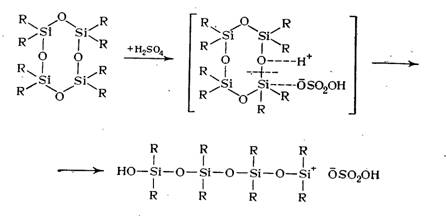

При катионной полимеризации, например, с серной кислотой процесс заключается в следующем: на начальной стадии инициирования при взаимодействии органоциклосилоксана с серной кислотой протон кислоты атакует атом кислорода силоксанового цикла. В результате перераспределения электронной плотности связь Si—О разрывается с раскрытием цикла и образованием активного центра на конце цепи:

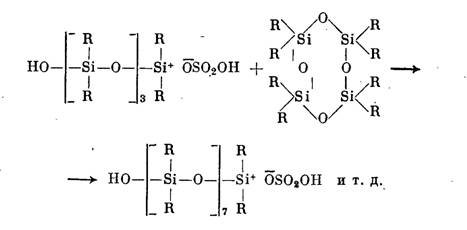

Образовавшийся активный центр ведет дальнейший процесс полимеризации (рост цепи), сопровождающийся размыканием следующих циклов:


Превращение циклов в линейную полимерную цепь продолжается до достижения равновесия в системе. Обрыв цепи связан с переносом заряда при взаимодействии макрокатиона с молекулами серной кислоты или с захватом макрокатионом присутствующих в системе анионов:

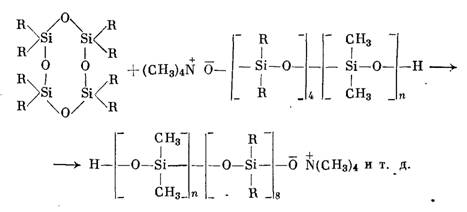

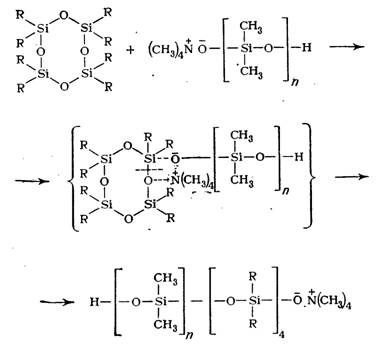

В случае полимеризации органоциклосилоксанов в присутствии анионных инициаторов, например сс-окси-ю-тетраметиламмоний-оксидиметил силок сана, анион взаимодействует с атомом кремния. При этом происходит координационное связывание нуклеофильного реагента с циклом, ослабление кремний-кислородной связи и раскрытие цикла:


Образующийся активный центр взаимодействует далее со следующей циклической молекулой, раскрывая ее:

Превращение циклов в линейную полимерную цепь происходит и в этом случае в результате взаимодействия активного центра со следующими циклическими молекулами и тоже продолжается до достижения равновесия.

Обрыв цепи в обоих случаях каталитической полимеризации происходит при потере активности, т. е. при потере концевыми группами способности присоединять циклические молекулы. Это может быть следствием отщепления концевых групп — путем омыления сульфатных групп водой (в случае катионной полимеризации) или путем термической деструкции тетраметиламмониевых групп (в случае анионной полимеризации).

В настоящее время выпускается несколько марок органосилоксановых эластомеров: полидиметилсилоксан (СКТ), полидиметилметилвинилсилокса-ны (СКТВ и СКТВ-1, различающиеся содержанием метилвинил-силоксизвеньев), полидиметилдиэтилсил-оксан (СКТЭ), полидиметилме-тилфенилсилоксан (СКТФ), низкомолекулярные полидиметилсилоксаны (СКТН и СКТН-1, различающиеся молекулярным весом), полиметилфе-нилсилоксан (СКТМФ) и др.


3. Получение полиорганосилоксанов с разветвленными и циклическими цепями

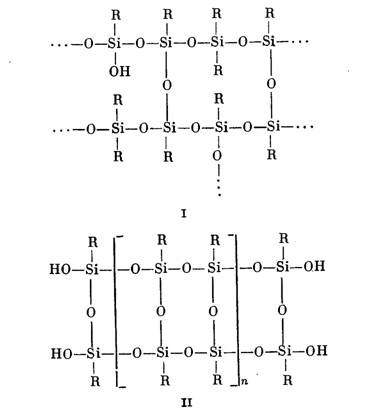

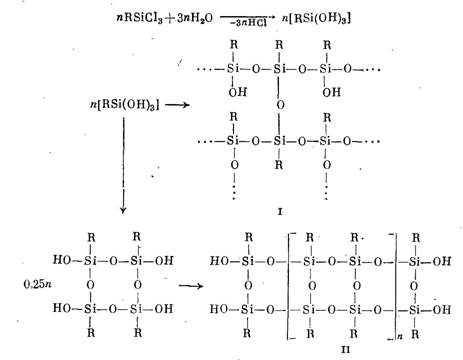

Полиорганосилоксаны разветвленного I и лестничного II строения получают гидролитической поликонденсацией трифункциональных кремнийорганических соединений (лестничные полимеры) или смеси ди- и трифункциональных соединений (разветвленные полимеры).

Решающее влияние на свойства полиорганосилоксанов разветвленного и лестничного строения оказывают два фактора: функциональность исходных мономеров, определяемая соотношением числа органических групп или радикалов в них к атому кремния и степень использования функциональных групп в процессе синтеза полимеров. Когда соотношение R : Si снижается с 2 до 1, полимеры постепенно делаются менее текучими, плавкими и растворимыми — в зависимости от эффективности сшивания. При R:Si = 1, т. е. когда в качестве исходного сырья применяются лишь трифункцио- нальные мономеры (метилтрихлорсилан, фенилтрихлорсилан или смесь метил- и фенилтрихлорсиланов), образуются жесткие полимеры, а это значит, что их растворы в органических веществах (лаки) образуют при отверждении трехмерную жесткую структуру. При полном использовании функциональных групп получаются в основном неплавкие и нерастворимые сшитые продукты; однако при том же самом соотношении R : Si специальные методы обработки исходных органотрихлорсиланов могут приводить к лестничным структурам молекул с образованием гибких высокоплавких или неплавких, но растворимых продуктов.

Введение в основную цепь полимера дифункциональных звеньев (диметилсилокси-, диэтилсилокси- или метилфенилсилоксизвеньев) приводит к образованию эластичных полимеров циклолинейной структуры:

Таким образом, с увеличением соотношения R : Si и уменьшением числа сшивок можно получить полимеры от стеклообразных до каучукоподобных. Большинство полимеров циклолинейного и разветвленного строения получается при соотношении R : Si в пределах 1,0—1,6.

Большое влияние на свойства полиорганосилоксанов оказывает и природа органических групп R, обрамляющих атомы кремния. Увеличение длины алкильных радикалов делает полимер более мягким, повышает его растворимость в органических растворителях и гидрофобизирующую способность, но уменьшает стойкость к термоокислительной деструкции и нагреванию; фенильные радикалы повышают термостойкость полимера. Широкое распространение получили полиорганосилоксаны, содержащие фенильные и метальные группы в обрамлении главной цепи молекулы.

Наряду с такими положительными свойствами полиорганосилоксанов, как высокие тепло- и морозостойкость, хорошая гидрофобность и повышенные диэлектрические характеристики, они обладают недостаточно высокими физико-механическими показателями. Для улучшения этих качеств их часто модифицируют различными органическими полимерами (полиэфирными, эпоксидными и др.).

В настоящее время промышленность выпускает большой ассортимент полиорганосилоксанов разветвленного, циклолинейного и лестничного строения, различающихся по типу органических групп или радикалов, стоящих у атома кремния. Процесс производства таких полиорганосилоксанов основан на реакциях гидролиза или согидролиза органохлорсиланов и последующей поликонденсации продуктов согидролиза.

Основные классы полиорганосилоксанов разветвленного, циклолинейного и лестничного строения такие:

1)  полиметилсилоксаны;

2)  полифенилсилоксаны;

3)  полидиметилфенилсилоксаны и полиметилфенилсилоксаны;

4)  полидиэтилфенилсилоксаны;

5)      полиалкилсилоксаны с алкильными радикалами С4 и более у атома Si.

кремнийорганический полиорганосилоксан молекула согидролиз

3.1 производство полидиметилфенилсилоксанов полиметилфенил-силоксанов и лаков на их основе

Полидиметилфенилсилоксаны получают согидролизом ди- и три-функциональных органохлорсиланов и последующей поликонденсацией полученных продуктов.

При согидролизе ди- и трифункциональных органохлорсиланов в кислой среде создаются благоприятные условия для взаимодействия (по схеме межмолекулярной конденсации) циклических соединений I образовавшихся в результате внутримолекулярной дегидратации алкил- и арилтригидроксисиланов, с продуктами гидролиза диоргано-дихлорсиланов, имеющими линейную структуру.

В результате при дальнейшей поликонденсации продуктов согидролиза образуются циклолинейные полимеры строения II:

Полимеры подобного строения являются эластичными веществами, а при получении полиметилфенилсилоксанов согидролизом только трифункциональных мономеров (например, метил- и фенилтрихлорсиланов) образуются полимеры с малой эластичностью. Полидиметил- и полиметилфенилсилоксаны можно модифицировать различными органическими полимерами (полиэфирными, эпоксидными) или кремнийорганическими веществами (например, метилфениламиноме-тилдиэтоксисиланом). При модифицировании полидиметил- и полиметилфенилсилоксанов улучшаются многие свойства этих полимеров и лаков на их основе, в частности значительно повышаются адгезия и механическая прочность лаковых пленок.

Производство полидиметил- и полиметилфенилсилоксанов и лаков на их основе состоит из двух основных стадий: согидролиза органохлорсиланов; отгонки растворителя и приготовления лака.

Исходное сырье: метилтрихлорсилан (т. кип. 65—67 °С; 69,8— 71,2% Хлора), диметилдихлорсилан (фракция 67—70,3 °С; не более 56,5% хлора) или метилфенилдихлорсилан (фракция 196—204 °С; 36,9—37,8% хлора), фенилтрихлорсилан (фракция 196—202 °С; 49-50,5% хлора), толуол (т. кип. 109-111 °С; df = 0,865±0,003), бутиловый спирт (т. кип. 115—118 °С), полиэфир — продукт поликонденсации этиленгликоля с фталевым и малеиновым ангидридами.

Модифицированный касторовым маслом (вязкость по ВЗ-4 при 20 °С не более 20 сек) или эпоксидный полимер — продукт взаимодействия эпихлоргидрина с дифенилолпропаном содержащий не более 21% эпоксигрупп, и метилфениламинометил-диэтоксисилан (т. кип. 110—120 °С при 1—2 мм рт. ст.).

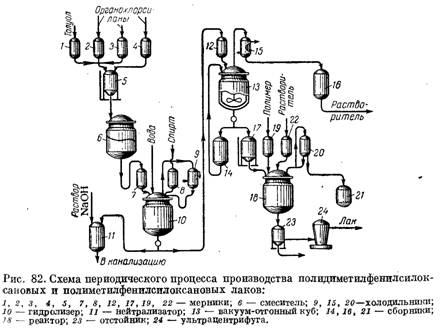

Принципиальная технологическая схема периодического процесса производства полидиметилфенилсилоксановых и полиметилфенил-силоксановых лаков приведена на рис. 82. В смеситель 6 из мерников 1, 2, 3 ж 4 через весовой мерник 5 загружают соответственно толуол и органохлорсиланы (метилтрихлорсилан, диметилдихлор-силан или метилфенилдихлорсилан и фенилтрихлорсилан) согласно рецептуре лака. По окончании загрузки смесь перемешивают в течение 1—2 ч — до удовлетворительного анализа на содержание хлора. Готовую смесь передавливают в мерник-дозатор 7 и направляют на согидролиз в эмалированный аппарат 10 с мешалкой и пароводяной рубашкой. Перед началом синтеза проверяют состояние эмали в аппарате и замазывают поврежденные места диабазовой замазкой.

Согидролиз, как правило, проводится в избытке воды. В гидро-лизер подают воду, а затем вводят соответствующее количество бутилового или этилового спирта (в зависимости от марки лака). После этого из мерника-дозатора 7 по сифону в гидролизер при работающей мешалке вводят реакционную смесь с такой скоростью, чтобы температура в аппарате не повышалась сверх 30—50 °С.

После ввода всей реакционной смеси перемешивают смесь еще 30 мин, затем останавливают мешалку и отстаивают смесь 1—1,5 ч. После отстаивания определяют кислотность нижнего слоя и сливают его в нейтрализатор 11, а верхний слой (раствор продукта согидролиза в толуоле) промывают водой до нейтральной реакции.

Готовым продуктом на этой стадии является раствор гидроли-зата с содержанием смолы 25—30%. Его подают в мерник 12 и затем в вакуум-отгонный куб 13. Продукт там нагревают до 80—90 °С и после отстаивания сливают воду. Промежуточный слой сливают в сборник 14, откуда он снова поступает в отгонный куб. Затем в кубе создают остаточное давление 150—400 мм рт. ст. и поднимают температуру до 100—120 °С. При этом режиме и отгоняется растворитель.

Растворитель поступает в сборник 16 и оттуда на регенерацию толуола, а гидролиэат (концентрация полимера 45—50%) выгружают в весовой мерник 17, откуда он поступает на конденсацию в реактор 18. В случае производства модифицированных лаков в реактор загружают также полиэфир или эпоксидный полимер из мерника 19. Смесь в реакторе перемешивают 1 ч и после этого начинают отгонять растворитель при остаточном давлении 150— 300 мм рт. ст. Растворитель отгоняется со скоростью 40—60 л/ч до достижения температуры 120 °С. При этой температуре отгонку прекращают, прямой холодильник 20 включают как обратный, поднимают температуру до 130—160 °С (при остаточном давлении 200—500 мм рт. ст.) и начинают конденсацию.

В процессе конденсации из реактора 18 отбирают пробу для определения времени желатинизации полимера при 200 или 250 °С (в зависимости от марки лака). Конденсацию считают законченной при времени желатинизации 0,5—7 мин.

После завершения процесса конденсации прекращают подачу пара в рубашку реактора 18 и доводят в нем давление до атмосферного. В рубашку аппарата дают воду и из мерника 22 вводят необходимое количество растворителя для приготовления лака (50— 65%-ной концентрации). Включают мешалку и перемешивают лак 2—3 ч. После этого продукт анализируют и сливают лак в отстойник 23. Там лак отстаивается при температуре окружающей среды в течение 24 ч (или дольше) и затем самотеком поступает на ультрацентрифугу 24. В процессе центрифугирования через каждые 30 мин отбирают пробу для контроля внешнего вида лака. Готовый лак направляют на расфасовку. Описанный периодический способ имеет, однако, существенные недостатки:

1)  небольшая мощность оборудования;

2)  низкая производительность труда;

3)  многостадийность процесса, поэтому приходится многократно перегружать полупродукты и готовый лак из аппарата в аппарат, что зачастую приводит к нарушениям технологического процесса, к браку продукции и загазованности на рабочем месте;

4)  затруднена автоматизация процесса;

5)  высокая себестоимость полимеров и лаков на их основе.

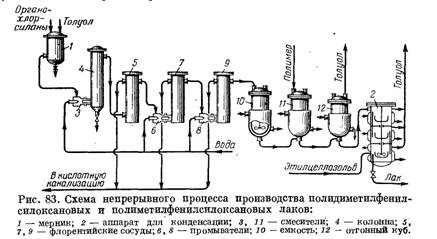

Этих недостатков лишен непрерывный процесс производства полидиметилфенилсилоксановых и полиметилфенилсилоксановых лаков, принципиальная схема которого приведена на рис. 83.

Раствор смеси органохлорсиланов в толуоле из мерника-дозатора 1 поступает в струйный смеситель 3; сюда же подается в заданном соотношении вода. Расход компонентов контролируется ротаметрами. Реакция согидролиза происходит в камере смешения смесителя 3. Для завершения согидролиза реакционную смесь направляют в колонну 4, из которой массу сливают в флорентийский сосуд 5. В этом сосуде продукты согидролиза и соляная кислота расслаиваются.


Кислоту сливают в канализацию, а гидролизат подвергают двухступенчатой промывке водой в промывателях 6 л 8, по конструкции аналогичных струйному смесителю. Гидролизат промывают до рН 5—6 и отделяют от промывных вод в флорентийских сосудах 7 и 9 и в емкости 10.

Из емкости 10 промытый гидролизат поступает для частичной отгонки растворителя в куб 12; в случае получения модифицированных полиметилфенилсилоксановых лаков гидролизат сначала смешивают с полиэфиром или эпоксидным полимером в аппарате 11, а затем направляют в куб. Из куба гидролизат направляется на конденсацию в трехсекционнып аппарат 2. В первой секции осуществляется дополнительная отгонка растворителя и частичная конденсация продукта согидролиза, во второй — дальнейшая конденсация при 125—180 °С (в зависимости от марки лака), в третьей — растворение конденсированного полимера для приготовления лака нужной концентрации (растворитель — этилцеллозольв).

Аппарат 2 колонного типа разделен внутренними поперечными перегородками на три секции. Каждая секция имеет якорную мешалку, закрепленную на общем валу, и паровую рубашку. Жидкость из одной секции в другую переливается по внутренним трубкам. Такая конструкция позволяет проводить непрерывный процесс конденсации, не опасаясь внезапного гелеобразования. Все основные аппараты в схеме непрерывного производства лаков расположены каскадом, благодаря чему обеспечивается полный самотек основного продукта по всей технологической нитке

Сравнивая непрерывный процесс производства лаков с периодическим, можно отметить следующие преимущества непрерывного процесса:

1)  мощность оборудования возрастает более чем в 10 раз;;

2)  в 10 раз возрастает производительность труда;

3)  за счет снижения потерь сырья и полупродуктов значительно уменьшаются расходные коэффициенты;

4)  непрерывный процесс легко управляем, поэтому его можно полностью автоматизировать.

Все эти преимущества позволяют в полтора-два раза снизить себестоимость лаков при непрерывном процессе производства.

Полидиметилфенилсилоксановые и полиметилфенилсилоксановые лаки представляют собой прозрачные жидкости от светло-желтого до светло-коричневого цвета. Они растворимы в толуоле, бензоле, ксилоле и других неполярных органических растворителях, но нерастворимы в воде и спиртах.

Свойства этих лаков зависят прежде всего от исходных мономеров. Как отмечалось выше, в производстве лаков используются как нефункциональные мономеры (например, диметил- или метил-фенилдихлорсилан), так и трифункциональные (метилтрихлорсилан, фенилтрихлорсилан и др.). Увеличение содержания дифункциональ-ного мономера в смеси органохлорсиланов обеспечивает большую эластичность лаковой пленки, но при этом снижаются ее твердость п время перехода лака в неплавкое и нерастворимое состояние. Увеличение количества трифункционального мономера (фенилтри-хлорсилана) в смеси повышает термостойкость и блеск пленки, но при этом время перехода лака в неплавкое и нерастворимое состояние значительно увеличивается по сравнению с лаками, содержащими метилсилсесквиоксановые звенья.

Полидиметилфенилсилоксановые и полиметилфенилсилоксановые лаки широко применяются в электротехнической промышленности. Некоторые из них (например, лаки на основе метил- и фенил-трихлорсиланов) в определенных условиях могут быть использованы в качестве связующих для прессматериалов, однако обычно для перевода этих лаков в неплавкое и нерастворимое состояние требуется длительное нагревание, и поэтому для получения слоистых пластиков они практически непригодны.


Задача 1

В каскад автоклавных реакторов полимеризации этилена при среднем давлении подают 8000 м3 этилена в час. В качестве растворителя используют бензин. На снятие выделяющейся теплоты расходуют 90 % этилена и 35% бензина. Определить массовый расход бензина, если массовая доля полиэтилена в растворе, выходящем из каскада реакторов, равна 20%.

Дано:

V Э = 8000 м3

На снятие теплоты

Э – 90%

Бенз. – 35%

Э – 20%

Решение:

 п СН2=СН2 [– СН2 – СН2 –] п

1) Массовый расход этилена, поданного в реактор  кг/ч

2) Расход этилена, поданного на снятие выделяющейся теплоты  кг/ч

3) Масса ПЭ  кг/ч

4) Масса раствора, выходящего из реактора  кг/ч

5) Массовый расход бензина  кг/ч

Ответ: 6154 кг/ч


Задача 2

Производительность установки полимеризации винилацетата равна 400 кг полимера в час. Массовое соотношение винилацетата и метанола на входе в полимеризатор 23:1; массовая доля полимера в метаноле, отбираемого из двух последовательных реакторов колонного типа объемом 5 и 12 м3, равна 20%. Полимеризацию ведут до 70% степени конверсии мономера. Определить коэффициенты заполнения реакторов, если время пребывания реакционной массы в каждом аппарате равно 4 часа. Плотность реакционной массы в первом реакторе 950 кг/м3, во втором – 820 кг/м3.

Дано:

G = 400 кг/ч

ВА : метанол 23 : 1

ВА – 20%

 – 70%

V1 – 5 м3

V2 – 12 м3

 – 950 кг/м3

 – 820 кг/м3

τ – 4 ч

К1, К2 – ?

Решение:

 п СН2=СН [– СН2 – СН –] п

СН3С - О СН3С - О

О О

1) Масса раствора на выходе из второго реактора  кг/ч

2) Объем реакционной массы второго реактора  м3

3) Коэффициент заполнения второго реактора

4) Масса мономера, поступающего в первый реактор  кг/ч

5) Масса метанола, поступающего в первый реактор  кг/ч

6) Объем реакционной массы первого реактора  м3

7) Коэффициент заполнения первого реактора

Ответ: 0,5 и 0,81


Список литературы

1.  Грандберг И.И. Органическая химия. – М.: Высшая школа, 1980. – 463 с.

2.  Перекалин В.В. и др. Органическая химия. – М.: Просвещение, 1982. – 543 с.

3.  Третьяков Ю.Д. Химия: Справочные материалы. – М.: Просвещение, 1984. – 239 с.

4.  Фурмер И.Э. Общая химическая технология. – М.: Высшая школа, 1987. – 334 с.

5.  Хомченко Г.П. Химия для поступающих в ВУЗы. – Высшая школа, 1985. – 357 с.

6.  Хананашвили Л.М. Технология элементоорганических мономеров и полимеров. – М. : Химия, 1973. – 400 с.

Информация о файле
Название файла Кремнийорганические полимеры от пользователя z3rg
Дата добавления 7.1.2012, 2:43
Дата обновления 7.1.2012, 2:43
Тип файла Тип файла (zip - application/zip)
Скриншот Не доступно
Статистика
Размер файла 219.96 килобайт (Примерное время скачивания)
Просмотров 1303
Скачиваний 153
Оценить файл
